A Rain Bird STP Plus vezérlők a legkönnyebben programozható és működtethető vezérlők az öntözéstechnikai iparágban. Tulajdonképpen az STP Plus vezérlőt annyira egyszerű kezelni, hogy el sem kell olvasnia a használati útmutatót. A Rain Bird STP beltéri vezérlők 4, 6, vagy 9 zónás lehetőségekkel elérhetőek. Egyéni öntözési beállításokkal az összes zónára, hogy mindenhol kielégítse az öntözési igényeket. A könnyen használható ’’Szempillantás Alatt’’ programozás kijelzi az összes öntözési táblázatot minden zónára egy időben a vezérlőn.

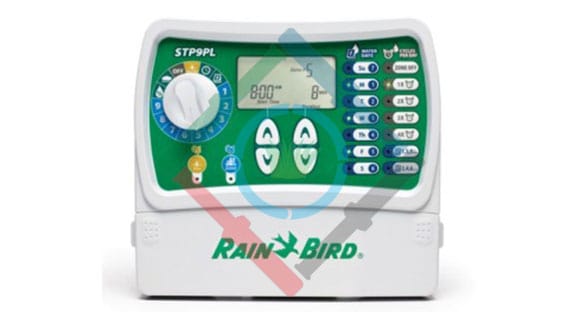

Rain Bird STP Plus vezérlő
Jellemzők
A független zóna vezérlés segítségével minden zónára egyéni öntözési ütemet lehet beállítani.
Az STP Plus vezérlő többszöri indítást nyújt naponta (felhasználói megszakításokkal) minden zónára.
Az Évszak Szerinti Igazítás lehetőség engedélyezi az öntözési idők növelését vagy csökkentését minden zónára.
Egy hosszú eső esetén a beprogramozott öntözést el lehet halasztani (maximum 72 órával) az Öntözés Késleltetése gomb használatával.
A Kézi Indítás 1 Zóna és Minden Zóna gombok használatával öntözhet meg 1 vagy minden zónát anélkül, hogy a beállított programokat módosítaná.
A víztakarék öntözés elősegítése érdekében, a vezérlőt be lehet úgy programozni, hogy csak a kiválasztott- vagy páros/páratlan napokon öntözzön.
Az öntözési ütemezést a vezérlő nem illékony memóriájában tárolja, így nem veszíti el ha nincs áram. Az időt és a dátumot egy belső lithium elem segítségével őrzi meg hét napig.
További 24 V-os csatlakozók vannak a sorkapocs lécen, hogy csatlakoztatni lehessen egy vezeték nélküli esőérzékelőt vagy egyéb kiegészítőket.
A tartós memória megőriz minden program beállítást.
Elektromos adatok
Transzformátor bemenet: 230 VAC, 50Hz
Transzformátor kimenet: 24 VAC, 0,65A
Az elsődleges bemeneti oldalon egy MOV (metal oxid varistor) gondoskodik a mikró áramkör védelméről.
A kimenő oldalon minden egyes zóna előtt van egy beépített MOV.
Lítium elem, ami elmenti a dátum és az idő beállításokat.
Zónánként egy 24 VAC, 7 VA szolenoid indítására képes a mesterszelpen kívül.
Méretek
Szélesség: 17.8 cm
Magasság: 15.3 cm
Mélység: 3.2 cm
Típusok
STP-400i: 4 zónás beltéri
STP-600i: 6 zónás beltéri
STP-900i: 9 zónás beltéri

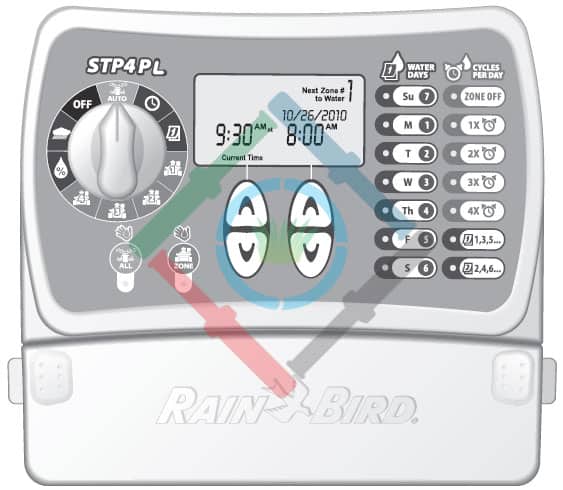

Rain Bird STP Plus
Használati és programozási útmutató
Bevezetés
Biztonsági előírások és információk
Jelek
MEGJEGYZÉS: Ez a jel figyelmezteti a felhasználót fontos működési, telepítési és karbantartási információkra.
Ez jel figyelmezteti a felhasználót elektromosság vagy elektromágneses energia jelenlétére, amely elektromos ütést, sugárzást vagy egyéb veszélyt okozhat.
FIGYELMEZTETÉS: Ez a jel figyelmezteti a felhasználót fontos utasításokra vagy feltételekre, amelyek komolyan befolyásolhatják az öntözés hatásfokát vagy a készülék működését.
FORGÓKAPCSOLÓ: Ez a jel figyelmezteti a felhasználót a forgókapcsoló átváltására egy megfelelő beállításra annak érdekében, hogy a későbbi utasításokat követni tudja.
ISMÉTLÉS: Ez a jel azt mutatja, hogy lehet meg kell ismételni az előző lépéseket ahhoz, hogy folytassa vagy befejezze a programozást.
A készülék tesztelve lett és a tesztek alapján eleget tett a B osztályú digitális készülékek előírásainak, az FCC szabályzat 15-ös részének értelmében. Ezek a határok azért lettek kijelölve, hogy védelmet nyújtsanak a lakossági telepítés során felmerülő káros környezeti behatások ellen.
Előírások
Elektromos hulladék eltávolítása. Ez a jel azt mutatja, hogy az Ön felelőssége eltávolítani minden hulladékot (az elemeket beleértve) és leadni a kijelölt gyűjtőpontokon.
Biztonsági információ
A dátumot és az időt egy elem segítségével őrzi meg a készülék, amit a helyi szabályzatok szerint kell eltávolítani.

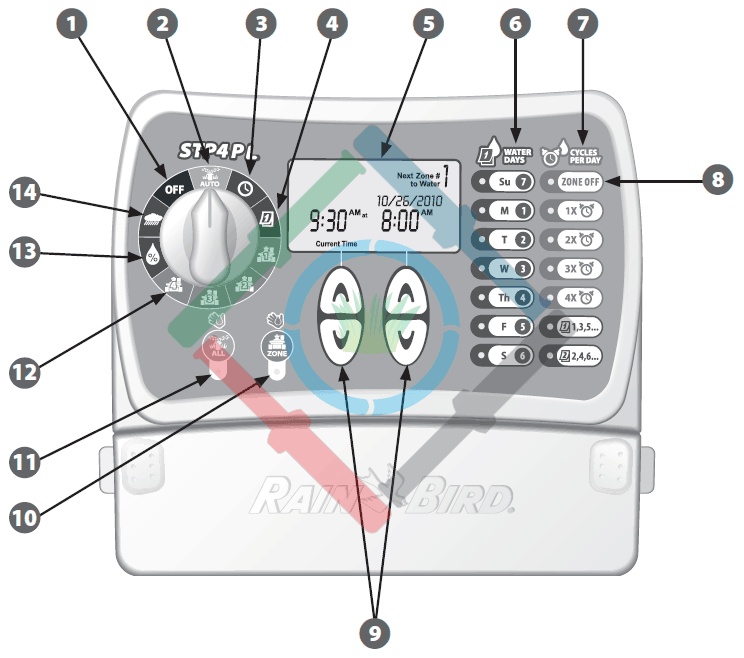

A Rain Bird STP Plus kezelőfelülete
1
OFF
Kikapcsol minden öntöző funkciót.
2
AUTO
Tekerje ide a forgókapcsolót, hogy a beprogramozott öntözés automatikusan elinduljon.
3
IDŐ
A pontos idő beállítása.
4
DÁTUM
A dátum beállítása.
5
KIJELZŐ
Az LCD kijelző megmutatja a program információt és állapotát.
6
ÖNTÖZÉSI NAPOK
Beállíthatja, hogy mely napokon öntözze a kiválasztott zónát.
7
NAPI ÖNTÖZÉSEK SZÁMA
Válassza ki, hogy naponta mennyiszer öntözze a kiválasztott zónát és milyen időközökkel.
8
ZONE OFF
Leállítja a kijelzőn látható zónát.
9
FEL/LE NYILAK
Használja a fel le nyilakat a bal vagy jobb oldalon az idő, dátum, futási idő, stb. beállításához.
10
KÉZI INDÍTÁS, 1 ZÓNA
Manuálisan elindítja egy zóna öntözését.
11
KÉZI INDÍTÁS, MIDEN ZÓNA
Manuálisan elindítja minden zóna öntözését.
12
ZÓNÁK
Kiválaszt egy zónát a programozáshoz.
13
ÉVSZAK SZERINTI IGAZÍTÁS
Százalékosan növelheti vagy csökkentheti az öntözött víz mennyiségét.
14
ÖNTÖZÉS KÉSLELTETÉSE
Elhalasztja az öntözést maximum 72 órával.
Felszerelés
Szerelje fel az STP Plus vezérlőt házon belül, egy elérhető helyre.
- Hajtson be egy csavart a falba, egy 3 mm-es rést hagyva a csavar feje és a fal között. (Használja a mellékelt tiplit, ha szükséges.)
- Keresse meg a műanyag tartót a vezérlő hátulján és biztonságosan akassza föl a kiálló csavarra.

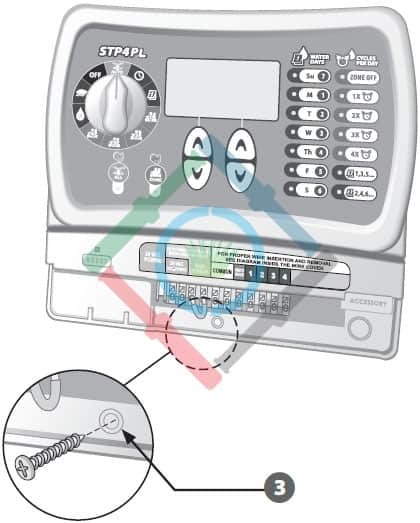

- Vegye le az elektromos bekötést takaró fedelet és hajtson be egy csavart a középső lyukon.
Mágnesszelepek csatlakoztatása
Csatlakoztassa minden mágnesszelep vezetékét a Rain Bird STP Plus vezérlőhöz.
- Kösse minden mágnesszelep vezetékét a megfelelő számú zóna kimenetbe.
- Minden zónát csatlakoztatni kell egy közös vezetékhez. Kösse ezt a közös vezetéket a COMMON kimenetek egyikéhez.

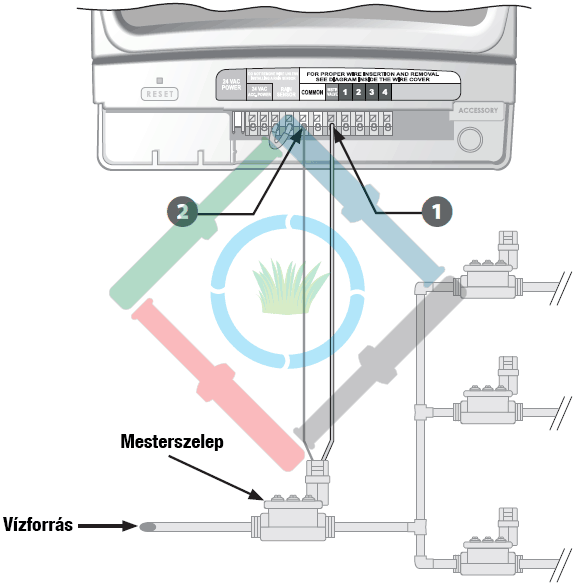

Mesterszelep vagy szivattyúindító relé csatlakoztatása
A következő példa egy mesterszelep csatlakoztatását mutatja be. A szivattyúindító relé telepítése is ugyanezen a módon történik, de az másképp csatlakozik a vízforráshoz.
A Rain Bird STP Plus vezérlő engedélyezi a mesterszelep vagy a szivattyúindító relé működését ha egy mágnesszelep üzemel (néhány helyen a szivattyú kútból vagy egyéb forrásból nyeri ki a vizet). Ha szivattyút indít el a vezérlőről szükséges lesz egy szivattyúindító relé telepítése.
- Csatlakoztassa a szín-kódolt jelkábelt a mesterszelepből (vagy szivattyúindító reléből) a vezérlő MSTR VALVE nevű kimenetébe.
- Csatlakoztassa a közös vezetéket a mesterszelepből (vagy szivattyúindító reléből) a COMMON kimenetek egyikébe.
MEGJEGYZÉS: A vezérlő nem látja el árammal a szivattyút.
A lehetséges szivattyú károsodás megelőzése érdekében (szivattyúindító relé használatakor) csatlakoztasson egy áthidaló patkót egy nem használt zóna kimenetből a legközelebbi használatban lévő zóna kimenetbe.
Például: ha egy négy zónás vezérlőt használ csak két csatlakoztatott zónával, akkor a nem használt 3-as és 4-es zónákat csatlakoztassa a legközelebbi használt zónához (a példában 2-es zóna).
MEGJEGYZÉS: Győződjön meg róla, hogy a mesterszelep vagy a szivattyúindító relé és a mágnesszelepek áramfelvétele nem haladja meg a 0.650 A-t 24 V-on és 60 Hz-en.

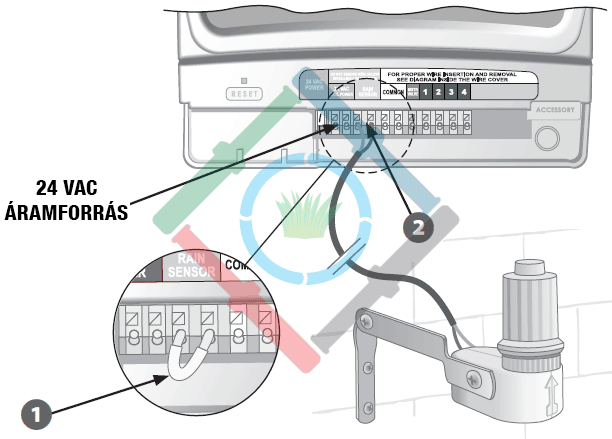

Esőérzékelő csatlakoztatása
Lehetőség van esőérzékelő csatlakoztatása a Rain Bird STP Plus vezérlőhöz. (Nem tartozék.)
- Távolítsa el az áthidalásokat az esőérzékelő kimenetekről.
- Csatlakoztassa az esőérzékelő mindkét vezetékét a RAIN SENSOR csatlakozópárba. A vezetékek sorrendje nem számít.
MEGJEGYZÉS: A Rain Bird WR2 és a SMRT-Y modelleket a 24 VAC ACC. POWER csatlakozásba is be kell kötni.
Az áramforrás csatlakoztatása
Tápkábel és egyéb tartozékok csatlakoztatása
- Csatlakoztassa a trafó kábelét a 24 V-os csatlakozó saruba a sorkapocs lécen (a csatlakozót csak egyféleképpen lehet csatlakoztatni).
- Dugja be a trafót a konnektorba.
- Ha egy vezeték nélküli érzékelőt (nem tartozék) szeretne csatlakoztatni akkor annak tápkábelét a 24VAC ACC. POWER csatlakozóba kösse be.
MEGJEGYZÉS: Ne csatlakoztassa a trafót amíg nem végzett minden kábel csatlakoztatásával és ellenőrzésével. A trafó kizárólag 1 vezérlőhöz csatlakoztatható.
MEGJEGYZÉS: Ne dugja a trafót olyan konnektorba, amit egy másodlagos Be/Ki kapcsoló irányít.

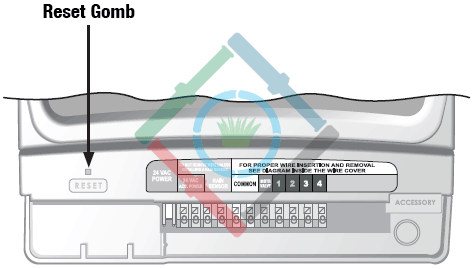

A vezérlő újraindítása
Ha a vezérlő nem megfelelően működik a RESET gomb megnyomásával visszaállíthatjuk belső elektronikáját a gyári állapotba. A dátumot és az időt ugyan újra be kell állítani, de az öntözési programok megmaradnak.
A RESET gomb megnyomásához óvatosan illesszen egy vékony eszközt a bemeneti nyílásba (például gemkapocs) és tartsa lenyomva a gombot amíg a vezérlő elvégzi visszaállítási folyamatot.
Programozás
Az óra beállítása
- A kijelzőn megjelenik a Jelenlegi Idő. Használja a baloldali FEL/LE nyilakat az idő beállításához (Ellenőrizze, hogy az AM(délelőtt)/PM(délután) beállítás helyes-e).
MEGJEGYZÉS: Nyomja le és tartsa lenyomva a FEL/LE nyilakat, hogy gyorsítsa a beállítást.
A dátum beállítása
- A kijelzőn megjelenik a Jelenlegi Dátum. Használja a baloldali FEL/LE nyilakat az év beállításához.
- Használja a jobboldali FEL/LE nyilakat a hónap és a nap beállításához.
MEGJEGYZÉS: Nyomja le és tartsa lenyomva a FEL/LE nyilakat, hogy gyorsítsa a beállítást.

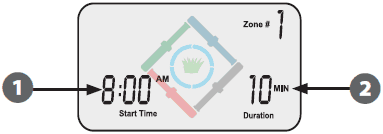

Ütemezett öntözés
Kövesse a következő lépéseket az öntözési ütem beállításához:
- A kijelzőn megjelenik az Ütemezett Öntözés a kiválasztott zónával. Használja a baloldali FEL/LE nyilakat, hogy beállítsa az öntözés indításának időpontját.
- Használja a jobboldali FEL/LE nyilakat, hogy beállítsa a futási időt a kiválasztott zónára.

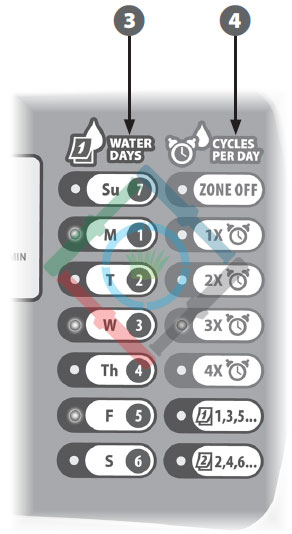

- Az ÖNTÖZÉSI NAPOK gomb használatával válassza ki azokat a napokat (vagy csak páratlan/páros napokat) a héten, amikor öntözni szeretné a zónát.
- A NAPI ÖNTÖZÉSEK SZÁMA gombok használatával válassza ki az egy napra eső öntözések számát. Az alapbeállítás egy/nap. (A ZONE OFF gomb letiltja az öntözést a kiválasztott zóna esetén.)
MEGJEGYZÉS: Azok a napok, amelyek jelenleg ki vannak választva öntözésre világítani fognak. Nyomja meg a gombot, hogy be- vagy kikapcsolja az öntözést egy kívánt napra. Ha a PÁRATLAN (1,3,5) vagy PÁROS (2,4,6) gomb ki van választva, akkor a hét többi napján automatikusan kikapcsol.
MEGJEGYZÉS: Az STP Plus vezérlőt úgy tervezték, hogy megakadályozza két zóna egyidejű futását. Ez a funkció a „Program Halmozás”. Ha egynél több zóna van ugyanarra az időszakra ütemezve, akkor a következő zóna öntözését azután kezdi el, miután az előzőt befejezte.

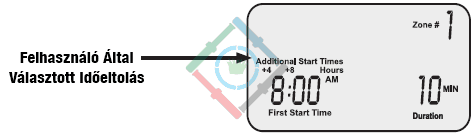

MEGJEGYZÉS: Ha többszörös öntözés (2X, 3X, 4X) gomb van kiválasztva, akkor elérhető néhány, felhasználó által választható időeltolás. Egymást követő lenyomásaival a NAPI ÖNTÖZÉSEK SZÁMA gomboknak körbe megy az elérhető időeltolások között (lásd 1. Táblázat). A kiválasztott időeltolás megjelenik a kijelzőn.
1. Táblázat – Öntözési időeltolások
| Napi öntözések száma | Elérhető öntözési időeltolások (órák) | |||||||
 |
+6 | +1 | +2 | +3 | +4 | +8 | +9 | +12 |
 |
+4 | +8 | +3 | +6 | ||||
| +1 | +2 | +6 | +12 | |||||
 |
+3 | +6 | +9 | +2 | +4 | +6 | ||
| +1 | +2 | +3 | +4 | +8 | +12 | |||
2. Táblázat – Indítási időpontok eltolásokkal
| Öntözések száma | Eltolások | 1. | 2. | 3. | 4. |
| |
+3 | 8:00 AM | 11:00 PM | – | – |
| |
+4 +8 | 8:00 AM | 12:00 PM | 4:00 PM | – |
| |
+2 +4 +6 | 12:00 AM | 2:00 PM | 4:00 PM | 6:00 PM |
MEGJEGYZÉS: A NAPI ÖNTÖZÉSEK SZÁMA gomboknak egymást követő lenyomásával léptethetünk az elérhető időeltolások között. Példák a többszöri öntözési kezdés időkre a 2. táblázatban találhatóak.
Kézi indítás - 1 zóna
Ezzel a funkcióval lehetőség van önálló zónák öntözésére ahelyett, hogy a beprogramozott ütemezésre várna.
- A kijelzőn megjelenik az Ütemezett Öntözés a kiválasztott zónával.
- Nyomja meg a
- A kijelző a jelenlegi zónát és a hátramaradó időt mutatja.
- Használja a jobboldali FEL/LE nyilakat az hátramaradó öntözési idő növeléséhez vagy csökkentéséhez.
- Ha a hátramaradó idő letelte előtt szeretné leállítani az öntözést, tekerje a forgókapcsolót az OFF állásba.
MEGJEGYZÉS: Ez a funkció nem befolyásolja a beállított öntözési ütemet.
Kézi indítás - minden zóna
Ez a beállítás az összes zóna öntözésére használható, ahelyett, hogy a beprogramozott ütemre várni kellene.
- Megjelenik az AUTO képernyő.
- Nyomja meg az
- A kijelző az éppen öntöző zóna számát és a hátralévő időt fogja mutatni. Amint a jelenlegi zóna befejezi az öntözést a vezérlő elindítja a soron következőt.
- Ahhoz, hogy befejezze az öntözést a jelenlegi zónán és a következőre lépjen mielőtt letelne az idő, nyomja meg az
- Ha a hátramaradó idő letelte előtt szeretné leállítani az öntözést, tekerje a forgókapcsolót az OFF állásba.
MEGJEGYZÉS: Ez a funkció nem befolyásolja a beállított öntözési ütemet.
Az öntözés késleltetése
Ez a beállítás arra használható, hogy felfüggessze az öntözést legfeljebb 3 napig (72 óra) időjárás vagy egyéb okok esetén:
- A kijelzőn megjelenik az Öntözés Késleltetése. A jobboldali FEL/LE nyilak használatával beállíthatja mennyi idővel kívánja késleltetni az öntözést.
- Tekerje a forgókacsolót az AUTO
MEGJEGYZÉS: Miután lejárt a beállított késleltetési idő a vezérlő automatikusan visszaáll a programozott ütemre. Minden öntözés, ami a késleltetett időtartományba esik, kimarad.
Évszak szerinti igazítás (százalékos beállítás)
Ezzel a funkcióval egyszerűen igazíthatjuk a vezérlőt az évszakokhoz, anélkül, hogy módosítanánk a programozáson.
- A kijelzőn megjelenik az Évszak Szerinti Igazítás. A baloldali FEL/LE nyilak használatával állítsa be a százalékot, mellyel növelni vagy csökkenteni kívánja zónák futási idejét.
MEGJEGYZÉS: Ha egy zóna 10 percre van beállítva és Ön +50%-ra állítja az Évszak Szerinti Igazítást akkor a zóna futási ideje megnő 15 percre. Ez nem befolyásolja a ütemezett indítások kezdetét. Fontos megjegyezni, hogy ez az érték gyárilag 0% és nem 100%. Amikor beállít egy értéket, akkor a százalék az AUTO képernyőn jelenik meg.
Üzemmódok
Amikor kész a programozás és a forgókapcsoló az AUTO állásban van, akkor a kijelző a következők egyikét fogja mutatni.
Normál üzemmód
A kijelző mutatja a pontos időt, az ütemezés szerint következő zónát, és a dátumot valamint az időpontot amikor ez öntözve lesz.
Öntözés késleltetéssel
A kijelző mutatja a pontos időt és a hátramaradó órák számát, amíg a vezérlő visszaáll a normál üzemre.
Öntözés folyamatban
A kijelző mutatja a pontos időt, az éppen öntözött zóna számát és az öntözéséből hátralévő perceket.
Hiba észlelve
Hiba esetén, az érintett zónát jelzi ki a bal felső sarokban.
Hibaelhárítás
Hibajelenség
Lehetséges ok
Lehetséges megoldás
Automata és kézi üzemmódba nem indul az öntözés.
A vízforrás nem látja el vízzel a rendszert.
A kábelek nincsenek megfelelően csatlakoztatva.
A kábelek eloxidálódtak, meglazultak vagy el lettek vágva.
A forgókapcsoló nem az AUTO állásban van.
Ha esőérzékelő csatlakoztatva van, lehet, hogy aktív.
Ha nincs esőérzékelő csatlakoztatva, akkor az áthidaló patkó, ami összeköti a két esőérzékelőt megsérülhetett vagy hiányzik.
Túláram megkárosíthatta a vezérlő elektronikáját.
Győződjön meg róla, hogy a gerinc- és szárnyvezetékek nyitva vannak és megfelelően működnek.
Győződjön meg róla, hogy minden elektromos kábel és mesterszelep/szivattyúindító relé vezeték megfelelően van csatlakoztatva.
Ellenőrizze a zóna vezetékeket, hogy nincs-e rajtuk törés, vágás vagy szigeteléssérülés és cserélje, ha szükséges. Továbbá ellenőrizze a kábelcsatlakozókat, ha hibát talál, javítsa ki. Használjon vízmentes kábeltoldót!
Győződjön meg róla, hogy a forgókapcsoló az AUTO állásban van.
Várja meg, amíg az esőérzékelő kiszárad, vagy kösse ki a vezetékeket a sárga csatlakozókból, majd hidalja át azokat.
Használjon egy rövid vezetéket a gyári áthidalás cseréjére vagy pótlására.
Nyomja meg a RESET gombot. Ha a készülék nem szenvedett maradandó károsodást, akkor visszaáll a normál működése. A dátumot és az időt ugyan újra be kell állítani, de az öntözési programok megmaradnak.
Az LCD kijelző “lefagyott” és a vezérlő nem válaszol a gombnyomásokra.
Túlfeszültség megkárosíthatta a vezérlő elektronikáját.
Húzza ki a trafót és várjon 3 percet, majd dugja vissza. Ha a készülék nem szenvedett maradandó károsodást, akkor újra programozható és visszaáll a normál működése.
Az LCD kijelző üres.
A trafó nincs csatlakoztatva vagy a konnektorban nincs áram.
Győződjön meg róla, hogy a trafó megfelelően csatlakozik a kétágú csatlakozóhoz és a konnektorhoz.
Győződjön meg róla, hogy a konnektorban van áram.
