A vezérlők új generációja: Intelligens, moduláris, intuitív.

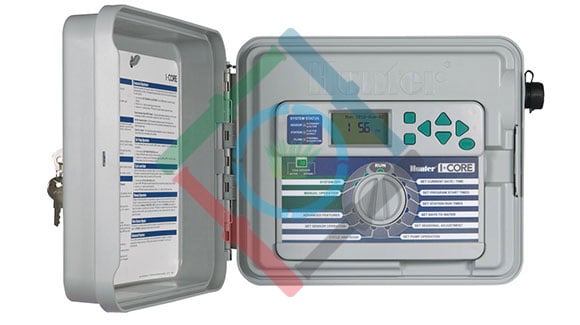

Hunter I-Core vezérlő
Nem csak szép, okos is. Ha szeretne gyönyörű gyepet, fejlett programozó képességet és intuitív kezelőfelületet, akkor ismerje meg a Hunter I-Core vezérlőt. Ez a vezérlő az igényes házi kertek és magas tudást megkövetelő közterületek igényeire lett kifejlesztve. A Hunter I-Core vezérlőt könnyű használni, könnyű telepíteni és egyszerű programozni, mindemellett számos olyan új funkcióval rendelkezik, melyek újraértelmezik az öntözőrendszerek vezérlését.
A modularitás több lehetőséget jelent, a több lehetőség pedig könnyű telepíthetőséget. A műanyag házas Hunter I-Core vézérlő 6-tól 30 zónáig bővíthető, a fémházas kivitel pedig 42 zónáig, ezzel széles választási lehetőséget kínálva, mely minden felhasználói igénynek megfelel.
Haladjon az árral. A Hunter I-Core a valós idejű átfolyás érzékelés lehetőségének köszönhetően véd a csőtörés vagy vandalizmus miatt bekövetkező túlárasztás ellen, a vízátfolyás mérő és összegző pedig csökkenti a lehetséges vízpazarlást.
Az új funkciók közül kiemelnénk még a programtól független szezonális állítást, ami általánosan vagy akár havi szinten állítható, de arra is lehetőség van, hogy ennek elbírálását a SolarSync-re bízzuk; a könnyen hozzáférhető Easy Retrieve™ másodlagos memóriát, ami a beállított programot tárolja és áramszünet vagy véletlen elprogramozás esetén könnyen előhívható; a hat választható programozási nyelvet; valamint a négy, egymástól teljesen független programot, ami lehetővé teszi az öntözés ütemezésének testreszabását.
Kiemelkedő tulajdonságai
A Hunter I-Core egyedülálló diagnosztikai rendszere gyors és átfogó képet ad a rendszerről és az érzékelőkről valós időben, ezzel kategóriájában az egyetlen olyan vezérlő, mely ilyen magas szintű visszajelzésre képes.
A nagyméretű, háttérvilágítással ellátott kijelző megkönnyíti a programozást.
Miért változtassunk egy jó dolgon? A Hunter I-Core új, de a programozás maradt a régi, ezért ismerősek lesznek a lépések, amikor először beállítja a vezérlőt.
A gyárilag beépített Smart Port segítségével alkalmas a távirányítóval történő vezérlésre. A készülék alkalmas az összes Hunter érzékelő csatlakoztatására, beleértve a Flow Sensor, a Rain-Clik™, a Wind-Clik®, és a Solar Sync érzékelőket.
A vezérlő belső áramellátása a power lock kapcsolóval ki- és bekapcsolható.Ez lehetővé teszi a modulok behelyezését vagy eltávolítását üzem közben, valamint a bekapcsolt power on pozícióban rögzíti a modulokat.
A Hunter innovatív modul kialakítása lehetővé teszi, hogy eltávolítsuk a modult anélkül, hogy a vezetékekhez kéne nyúlni.
Több szenzorcsatlakozás: a műanyag házas kivitel esetén 2 csatlakozás, míg a fémházasnál 3. Az érzékelők zónánként programozhatóak.
Teljesen testre szabható, hogy megfeleljen az ön változó igényeinek. Az I-Core modulok 6 zónás kivitelben kaphatóak. A modulok többszintes feszültségvédelemmel vannak ellátva.
Jellemzői
Moduláris felépítésű vezérlő, műanyag házas kivitel esetén 6-30 zónáig, a fémházas kivitel esetén 6-42 zónáig bővíthető a 6 zónás ICM modulok segítségével.
Az egyéni modulkialakítás lehetővé teszi a modulok szerelését anélkül, hogy a vezetékek eltávolítaná a foglalatukból.
Nagy, könnyen olvasható és háttérvilágítással ellátott kijelző.
Levehető előlap, a távirányítóval történő programozás megkönnyítése érdekében.

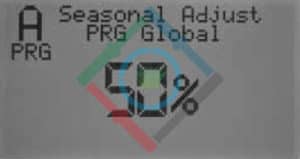

Évszak szerinti igazítás: 0 – 300%
4 független program (A, B, C, és D)
Többnyelvű kijelző, 6 különböző nyelv közül választhatunk
A diagnosztikai rendszer folyamatosan figyeli és kijelzi a rendszer működését, valamint a vízátfolyást, a zónák és érzékelők állapotát.
Automatikus rövidzárlat felismerés, kihagyja a rövidre zárt zónát és folytatja az öntözést; nincs szükség biztosíték cserére.
A zónák futási ideje: 12 óra
Az A, B, C programhoz 8 indítási időpont tartozik a D programhoz pedig 16.
Egy időben két program is futhat.
Beépített valós idejű átfolyásmérő.
A zónánkénti vízátfolyás tanulása és zóna szint diagnosztika; riaszt és leállítja az öntözést
Az átfolyás összesítő teljes képet ad a vízátfolyás történetéről.

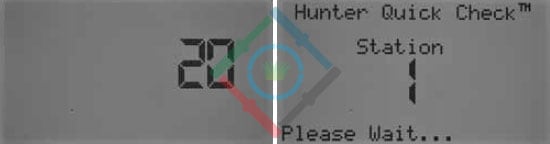

A Hunter Quick CheckTM megkönnyíti vezetékek hibaelhárítását.
Az öntözés szüneteltetése.
Teljes futási idő számolása.
Tesztprogram
Könnyen visszaállítható memória: elmenti és visszaállítja az előzőleg beállított programokat.
Egy gombos kézi indítás és léptetés
Gyárilag beépített Smart Port csatlakozó, a Hunter ROAM és ICR távirányítók használatához.
Minden modell vízálló; NEMA által értékelt.
Programozható zónák közötti intervallum, akár 9 óráig
Programozható öntözési szünet, akár 180 napig
Zónánként állítható szivárgási idő.

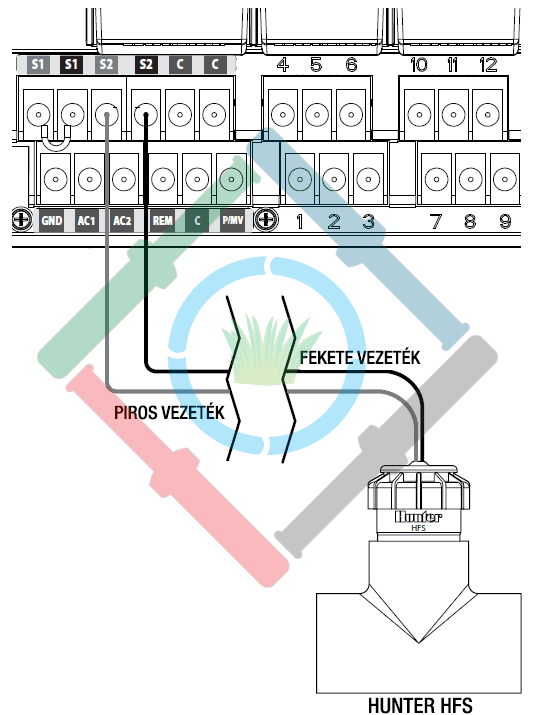

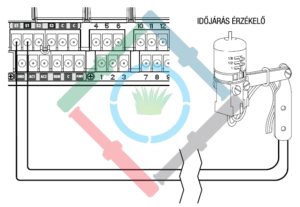

Több érzékelő bekötésére alkalmas.
Esőérzékelő megkerülés
Elektromos adatok
Trafó bemenet: 120/240 VAC, 50/60 Hz
Trafó kimenet: 24 VAC, 1.5 A
Zóna kimenet: 24 VAC, 0.56 A (2 szelep)
A maximális teljes kimenet: 24 VAC, 1.4 A (5 szelep, a mesterszelepet beleértve)
Mesterszelep kimenet: 24 VAC, 0.28 A
Tartalék elem: 9 Voltos alkáli elem (nem része a csomagnak) csak a pontos idő megőrzésre szolgál áramszünet esetén, a tartós memória megőrzi a program információt áramszünet esetén elem nélkül is.
Típusok
IC-600-PL – 6 zónás, házi kerti kivitel kültéri műanyag házzal, a zónaszám 6 zónás modulok hozzáadásával 30 zónáig bővíthető
IC-600-M – 6 zónás, fémházas kivitel, a zónaszám 6 zónás modulok hozzáadásával 42 zónáig bővíthető
IC-600-PP – 6 zónás, műanyag tartó állvánnyal, a zónaszám 6 zónás modulok hozzáadásával 42 zónáig bővíthető
Méretek
Műanyagházas Kivitel
Magasság: 28 cm
Szélesség: 30.5 cm
Mélység: 9.5 cm
Fémházas Kivitel
Magasság: 40 cm
Szélesség: 29 cm
Mélység: 11.4 cm

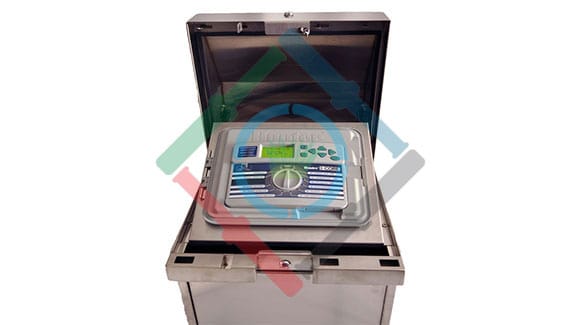

Fém Állvány
Magasság: 76 cm
Szélesség: 29 cm
Mélység: 10 cm
Műanyag Állvány
Magasság: 96 cm
Szélesség: 52 cm
Mélység: 38 cm

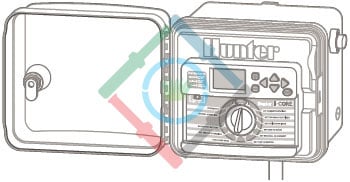

Hunter I-Core
Programozási és használati útmutató
Bevezetés
A Hunter I-Core egy minden igényt kielégítő vezérlő automatika komoly közterületi, vagy felső kategóriás házikerti alkalmazásokhoz.
MEGJEGYZÉS:
- Ez a termék nem használható másra, csak arra, ami ebben a leírásban meg van határozva.
- Ezt a terméket kizárólag hozzáértő szakember javíthatja.
- Ezt a terméket 2000 m tengerszint feletti magasságig, valamint 5 és 40ºC közötti hőmérsékleten történő folyamatos, kültéri üzemre tervezték.
- Ezt a terméket úgy tervezték, hogy legfeljebb 80%-os relatív páratartalom mellett, maximum 31ºC-on kültéri folyamatos használat mellett is üzemeljen.
- Ez a készülék IP44 védelmi besorolású.
- Ezt a terméket gyermekek, vagy csökkent értelmi képességű emberek nem használhatják felügyelet nélkül; ügyeljen arra, hogy gyermeke ne használja játékként a készüléket.

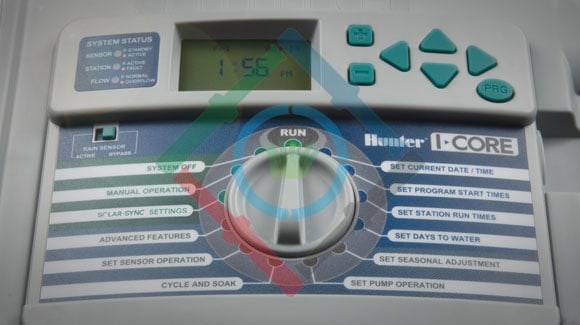

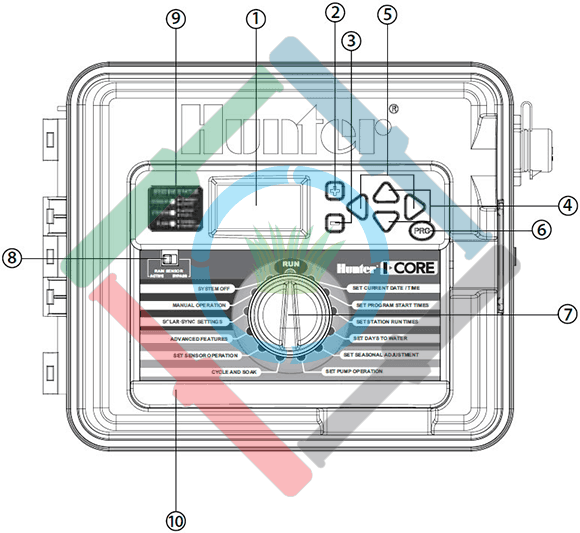

A Hunter I-Core kezelőfelülete
1
LCD kijelző
Háttérvilágítással és állítható kontraszttal.
2
Plusz gomb
Növeli a kijelzőn villogó értéket.
3
Mínusz gomb
Csökkenti a kijelzőn villogó értéket.
4
Fel gomb
Felfelé mozoghatunk segítségével a különböző menükben, valamint a kiválasztásokat módosíthatjuk.
Le gomb
Lefelé mozoghatunk segítségével a különböző menükben, valamint a kiválasztásokat módosíthatjuk.
5
Balra nyíl gomb
Balra tudunk mozogni segítségével a különböző menüpontontokban, valamint a fontos kiválasztásokat tudjuk módosítani, mint például a zónákat, az indítási időpontokat, valamint az öntözés napjait.
Jobbra nyíl gomb
Jobbra tudunk mozogni segítségével a különböző menüpontontokban, valamint a fontos kiválasztásokat tudjuk módosítani, mint például a zónákat, az indítási időpontokat, valamint az öntözés napjait.
6
Program gomb
Ennek segítségével választhatjuk ki a négy automatikus program egyikét, valamint ezzel indítható a tesztprogram.
7
Forgókapcsoló
Ezzel tudjuk elérni a Hunter I-Core programozási funkcióit. A legalapvetőbb öntözési funkciókat az első 4 forgókapcsoló állásban lehet beállítani.
8
Esőérzékelő megkerülő kapcsoló
A felhasználó megkerülheti a telepített esőkapcsolót.
9
Rendszerállapot kijelző panel
LED-ek tájékoztatnak a rendszer állapotáról, az érzékelőkre, a szelepekre, valamint az átfolyás érzékelőre vonatkozóan.
10
Levehető előlapi panel
A Hunter I-Core előlapja eltávolítható a könnyebb programozhatóság érdekében.

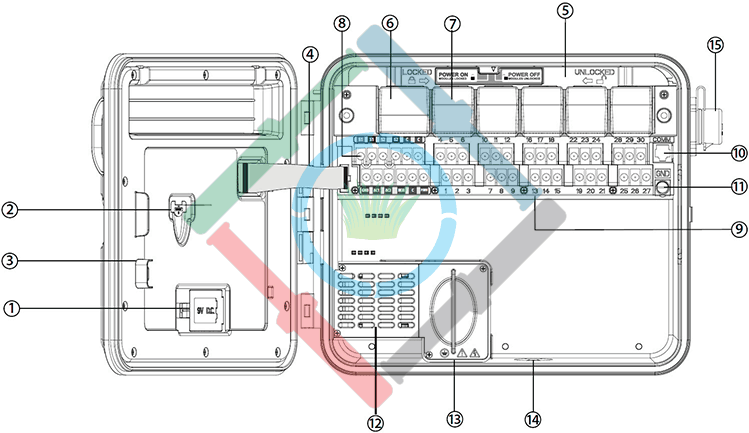

Az I-Core belső kialakítása
1
Elemtartó (9 Volt alkáli elem)
Az alkáli elem (nem tartozék) segítségével őrzi meg a vezérlő a pontos időt áramszünet esetén. Váltófeszültség nélkül is be lehet programozni a vezérlőt, amennyiben van benne elem.
2
Elemtartó (CR2032 3 Volt lítium elem)
A lítium elem biztosítja, hogy a vezérlő áramkimaradás esetén is megőrizze a pontos időt, még akkor is, ha nincsen benne 9 V-os alkáli elem (az előlap hátoldalán található).
3
Előlaprögzítő
Húzza meg a rögzítő fület, és az előlap eltávolíthatóvá válik a keretből.
4
Szalagkábel
Ez a kábel továbbítja az információkat az előlap és a vezérlő belső része között.
5

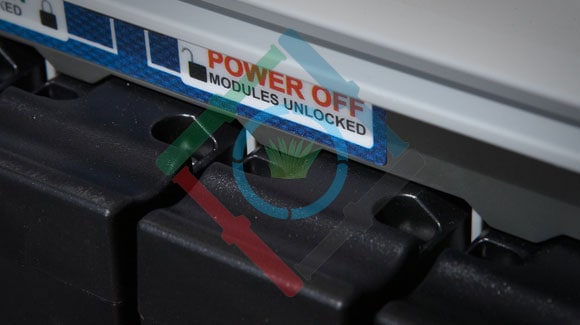

Csúszózár és kapcsoló a bővítő modulokhoz
A csúszózár elmozdításával ki illetve bekapcsolható a vezérlő kisfeszültségű áramellátása. Lehetővé teszi a bővítő modulok behelyezését, valamint kivételét, továbbá rögzíti azokat a „POWER ON” pozícióban.
6
Alap modul
Ez biztosítja a vezérlő áramellátását. Az alap modulnak mindig a vezérlőben kell lennie, hogy az megfelelően működjön.
7

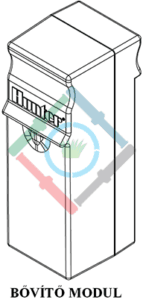

Bővítőmodul(ok)
6 zónás bővítőmodulok segítségével a Hunter I-Core vezérlőt 6-ról 30 zóna kapacitásúra bővíthetjük a műanyag házas kivitel esetében, valamint 42 zónára a fémházas kivitelnél.
8
Trafó és kiegészítő csatlakozási pontok
Ide csatlakozik a trafó, az érzékelők, a szivattyú indító relé vagy a mesterszelep, valamint az egyéb kiegészítők.
9
Zóna csatlakozási pontok
Ide csatlakoznak a zónák elektromos kábelei. Kizárólag azon zónák lesznek aktívak és ismeri fel azokat a vezérlő automatika, melyekhez tartozik bővítő modul.
10
Kommunikációs csatlakozó
Csatlakozási lehetőség jövőbeli funkciók elérésére a központi vezérlő rendszerekkel.
11
Földelési pont
Földelő rézvezeték csatlakoztatására (kizárólag túlfeszültség elleni védelemhez). Ne csatlakoztassa ide a mágnesszelepek közös vezetékét, vagy a bejövő hálózati kábel földelését!
12
Transzformátor
A beépített transzformátor biztosítja a vezérlő számára 24 V váltófeszültséget. A transzformátorhoz 120 vagy 230 V váltófeszültség is csatlakoztatható.
13
Magasfeszültségű kötődoboz
A 120 V vagy 230 V hálózati feszültség csatlakoztatására.
14
Kábel bevezető nyílás
25 és 38 mm közötti nyílás a kábelek bevezetéséhez. Tömszelence használata ajánlott.
15
SmartPort™
Beépített csatlakozási pont ICR/SRR/ROAM távirányítók számára.
Felszerelés
Rögzítés falra
Műanyag és fémházas kivitel falra történő felrögzítése.
Mellékelve megtalál minden olyan alkatrészt, mely a vezérlő falra történő rögzítéséhez a legtöbb esetben szükséges.
Szükséges szerszámok:
- Fúrógép és 6 mm-es kőzetfúró
- PH (Philips) kereszthornyas csavarhúzó, vagy PH bit-fej hosszabbító szárral (mágneses kivitel javasolt)
- Blankoló fogó
MEGJEGYZÉS: Ezt a vezérlőt a helyi villanyszerelési és vonatkozó szabályoknak megfelelően kell telepíteni!
A rögzítés helyével kapcsolatos elvárások:
- Főkapcsoló, vagy kismegszakító beépítése szükséges.
- A kapcsoló vagy kismegszakító a vezérlőhöz közel kerüljön elhelyezésre, oly módon, hogy a felhasználó számára könnyedén hozzáférhető legyen.
- A kapcsolón vagy kismegszakítón jelölje, hogy az a vezérlő automatika áramellátását biztosítja.
- A kapcsoló vagy kismegszakító meg kell feleljen a vonatkozó EU és Magyar szabványoknak.
Keressen egy könnyen hozzáférhető helyet a vezérlő számára, ahol sima a falfelület, és közel van a hálózati csatlakozáshoz 230/240 VAC (5A) (konnektor, kötődoboz).
Kültéren történő elhelyezéskor ügyeljen arra, hogy az öntözőrendszer szórófejei ne öntözzenek rá a vezérlőre. Inkább árnyékos, vagy félárnyékos helyet keressen a vezérlőnek, hogy elkerülje a hosszú ideig tartó tűző napnak való kitettséget.
- A vezérlőhöz mellékelt rögzítő sablon segítségével jelölje a falon a rögzítési pontokat. Lehetőség szerint szemmagasságban rögzítse a vezérlőt.
- Fúrjon egy 6 mm átmérőjű furatot minden egyes jelölésnél.
- Helyezzen egyet-egyet a mellékelt tiplikből a furatokba. Gipszkarton fal esetén használjon megfelelő tiplit (nem tartozék).
- Nyissa ki a vezérlő ajtaját, valamint a belső előlapot is. a belső előlap oly mértékben nyitható, hogy szabaddá válnak a rögzítő furatok.
- Emelje fel a vezérlőt és hozza fedésbe a rögzítő furatokat a falban lévő tiplikkel.
- Minden egyes furaton vezessen át egyet a mellékelt csavarokból és húzza meg azokat érzéssel.
- TETSZŐLEGES: Keresse meg a vezérlő hátoldalának felső részén a kulcslyuk alakú pozicionáló nyílást (A). Ennél fogva akassza fel a vezérlőt egy, a falban lévő csavarra (B). Helyezzen egy vízmértéket a vezérlő tetejére és végezze el a szintezést. A rögzítő furatokon keresztül jelölje azok helyét a falon, majd a vezérlőt levéve a falról fúrjon a megjelölt helyeken egy-egy 6 mm-es furatot. Helyezzen ezekbe tiplit, majd akassza vissza a vezérlőt a falra a kulcslyuk alakú pozicionáló nyílás segítségével. Ezután a rögzítő furatokon keresztül (C) hajtson csavart az előbb elhelyezett tiplikbe, és óvatosan húzza meg azokat.

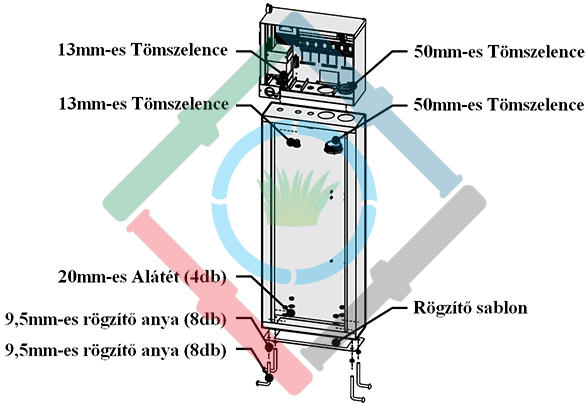

Rögzítés fém állványra
A rögzítés helyével kapcsolatos elvárások:
- Főkapcsoló, vagy kismegszakító beépítése szükséges.
- A kapcsoló vagy kismegszakító a vezérlőhöz közel kerüljön elhelyezésre, oly módon, hogy a felhasználó számára könnyedén hozzáférhető legyen.
- A kapcsolón vagy kismegszakítón jelölje, hogy az a vezérlő automatika áramellátását biztosítja.
- A kapcsoló vagy kismegszakító meg kell feleljen a vonatkozó EU és magyar szabványoknak.
Keressen egy könnyen hozzáférhető helyet a vezérlő számára, ami könnyen hozzáférhető, és közel van a hálózati csatlakozáshoz 230/240 VAC (5 A) (konnektor, kötődoboz).
- Végezze el a betonozást a talapzat használati utasításában leírtak szerint. Az elkészített beton felület fölött hagyjon 50 mm hézagot a kábel kivezetéseknek.
- Szerelje össze a rögzítő sablont. Tekerjen mindegyik menetes szárra egy anyát, majd helyezze a rögzítő sablont a menetes szárakra, hogy az felütközzön az anyákon. helyezzen egy alátétet, majd egy anyát mindegyik menetes szárra, és ezek segítségével rögzítse a sablont. Az anya fölött hagyjon 64 mm-nyit kilógni a menetes szárból.
- Szintezze be a rögzítő sablont, mielőtt megköt a beton. Az egyenetlen felszín a talapzat eltorzulását eredményezheti, ezzel megakadályozva az ajtók megfelelő tömítését.
- Hagyja kötni a betont legalább 24 órán keresztül. Miután a beton megkötött, távolítsa el a felső anyát és az alátétet, majd húzza át a talapzatot a menetes szárakon. Rögzítse a talapzatot a mellékelt alátétek és anyák segítségével.
- Távolítsa el a Hunter I-Core vezérlő ajtaját és előlapját, majd helyezze a vezérlőt a fém talapzatra, majd rögzítse a vezérlőt a talapzathoz mellékelt eszközök segítségével.
- Először a talapzat ajtaját helyezze vissza és csak ezután a vezérlő előlapját és ajtaját. Zárt vezérlő ajtó mellett a talapzat ajtaja nem távolítható el.

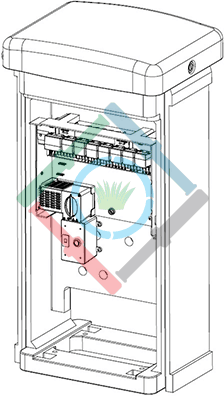

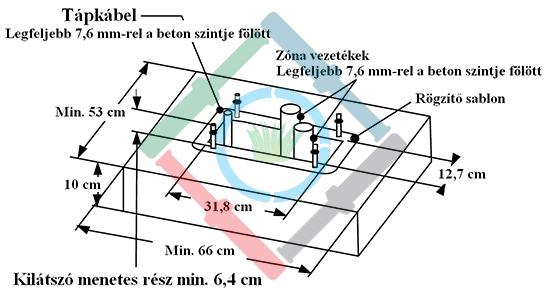

Rögzítés műanyag állványra
A rögzítés helyével kapcsolatos elvárások:
- Főkapcsoló, vagy kismegszakító beépítése szükséges.
- A kapcsoló vagy kismegszakító a vezérlőhöz közel kerüljön elhelyezésre, oly módon, hogy a felhasználó számára könnyedén hozzáférhető legyen.
- A kapcsolón vagy kismegszakítón jelölje, hogy az a vezérlő automatika áramellátását biztosítja.
- A kapcsoló vagy kismegszakító meg kell feleljen a vonatkozó EU és Magyar szabványoknak.
Keressen egy könnyen hozzáférhető helyet a vezérlő számára, ami könnyen hozzáférhető, és közel van a hálózati csatlakozáshoz 230/240VAC (5A) (konnektor, kötődoboz).
- Végezze el a betonozást a talapzat használati utasításában leírtak szerint. Az elkészített beton felület fölött hagyjon 50 mm hézagot a kábel kivezetéseknek.
- Szerelje össze a rögzítő sablont. Tekerjen mindegyik menetes szárra egy anyát, majd helyezze a rögzítő sablont a menetes szárakra, hogy az felütközzön az anyákon. helyezzen egy alátétet, majd egy anyát mindegyik menetes szárra, és ezek segítségével rögzítse a sablont. Az anya fölött hagyjon 64 mm-nyit kilógni a menetes szárból.
- Szintezze be a rögzítő sablont, mielőtt megköt a beton. Az egyenetlen felszín a talapzat eltorzulását eredményezheti, ezzel megakadályozva az ajtók megfelelő tömítését.
- Hagyja kötni a betont legalább 24 órán keresztül. Miután a beton megkötött, távolítsa el a felső anyát és az alátétet, majd húzza át a talapzatot a menetes szárakon. Rögzítse a talapzatot a mellékelt alátétek és anyák segítségével.
Áramforrás csatlakoztatása
MEGJEGYZÉS: Javasolt, hogy az alábbi műveletet szakképzett villanyszerelő végezze el!
A Hunter I-Core vezérlő automatika 120 V váltó feszültséggel, valamint 230 V váltófeszültséggel egyaránt képes üzemelni. A megtápláló kábel keresztmetszete legalább 2.0 mm² legyen.
- Kapcsolja ki a hálózati megtáplálást az áramforrásnál, majd multiméter segítségével győződjön meg róla, hogy valóban elvégezte az áramtalanítást.
- Távolítsa el a kötődoboz fedelét.
- A tápkábel vezetékeinek mindhárom erét csupaszítsa le nagyjából 13 mm hosszan.
- A kábel bevezető nyíláson, valamint a tömszelencén keresztül vezesse a kábelt a kötődoboz belsejébe.
A tápkábel földelő vezetékét soha ne csatlakoztassa a vezérlő kötődobozán kívül található földelő csatlakozójához.
120 V-os hálózat esetén
- A bejövő tápkábel fekete vezetékét (FÁZIS) csatlakoztassa a vezérlő transzformátora felől érkező fekete vezetékhez a vezérlőhöz mellékelt kábeltoldó gyűszű segítségével.
- A bejövő tápkábel fehér vezetékét (NULLÁZÓ) csatlakoztassa a vezérlő transzformátora felől érkező kék vezetékhez a vezérlőhöz mellékelt kábeltoldó gyűszű segítségével.
- A bejövő tápkábel zöld vezetékét (FÖLD) csatlakoztassa a vezérlő transzformátora felől érkező zöld-sárga vezetékhez a vezérlőhöz mellékelt kábeltoldó gyűszű segítségével.
- Szigetelje le a vezérlő transzformátora felől érkező barna színű vezetéket, majd helyezze vissza a kötődoboz tetejét és rögzítse azt a hozzá tartozó csavarok segítségével.
230 V-os hálózat esetén
- A bejövő tápkábel barna vezetékét (FÁZIS) csatlakoztassa a vezérlő transzformátora felől érkező barna vezetékhez a kötődobozban található sorkapocslécen.
- A bejövő tápkábel kék vezetékét (NULLÁZÓ) csatlakoztassa a vezérlő transzformátora felől érkező kék vezetékhez a kötődobozban található sorkapocslécen.
- A bejövő tápkábel zöld-sárga vezetékét (FÖLD) csatlakoztassa a vezérlő transzformátora felől érkező zöld-sárga vezetékhez a kötődobozban található sorkapocslécen.
- Miután minden csavart meghúzott a sorkapocslécen, helyezze vissza a kötődoboz tetejét és rögzítse azt a hozzá tartozó csavarok segítségével.

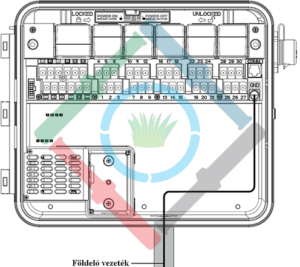

A Hunter I-Core elektromos földelése
A Hunter I-Core vezérlőben van egy csatlakozási pont a földelés számára, mely elkülönített az elsődleges tápkábel földelésétől, és azt a célt szolgálja, hogy a kommunikációs porton, vagy a mágnesszelepek felől érkező túlfeszültség ellen védjen.
FIGYELEM! Soha NE kösse a tápkábel földelését ehhez a földelési ponthoz!
- Egy 6 vagy 8 mm átmérőjű csupasz, tömör réz kábellel kösse össze a földelési csatlakozó pontot a talajban található földelő szondával. A földelő kábelt vezesse át a vezérlő alján található, ~3.6 cm átmérőjű kábel kivezető nyíláson. A földelő kábelt ne a tápkábellel azonos kivezető nyíláson keresztül bújtassa át.
- Lazítsa meg a földelési csatlakozó csavarját, majd miután a földelő kábelt behelyezte a csavarfej alá, húzza meg ismét a csavart, de vigyázzon, ne feszítse túl.
A megfelelő földelés egy 2.5 méter hosszú rézköpenyű rúdból, vagy egy 10 cm x 240 cm lemezből, vagy mindkettőből áll, melyet legalább 2.5 méteres távolságban helyeznek el a vezérlő automatikától a talajban, lehetőleg a zóna és kommunikációs kábelekre merőlegesen.
Az ideális földelési ellenállás 10 Ohm vagy kevesebb multiméterrel vagy hasonló mérőműszerrel mérve. A földeléssel kapcsolatos részletesebb információkért forduljon villanyszerelő szakemberhez.
Áramszünet
Lehetséges áramszünetek esetén, a Hunter I-Core vezérlő tartós memóriája a végtelenségig megőrzi a beállított értékeket. Hálózati áram híján egy 9 V-os elem szükséges a vezérlő programozásához. Mind a 9 V-os mind pedig a lithium elem (ha nincs 9 V-os elem beszerelve) megőrzi a pontos időt és dátumot az áramszünet ideje alatt. Ha elmegy az áram, akkor a vezérlő a kijelzőjén megjelenik a NO A/C felirat. Egyik zóna sem fog öntözni ha a kijelzőn a NO A/C felirat olvasható, amíg az áram vissza nem jön.
Modulok csatlakoztatása
A Hunter I-Core vezérlő gyárilag egy alapmodullal és egyetlen hat körös bővítő modullal van szerelve. További hat zónás bővítő modulokkal növelhető a vezérlő automatika kapacitása. Az I-Core vezérlő műanyag házas kivitele 30 zónáig bővíthető, míg a fémházas kivitel 42 zónáig.
Bővítőmodulok csatlakoztatása
- Nyissa ki a vezérlő belső előlapját és keresse meg a modulokat ellátó csúszó kapcsolót. Tolja a kapcsolót a „POWER OFF” állásba.
- A bővítő modulokat balról jobbra haladva kell a helyükre rakni. Ne hagyjon ki üres bővítő modul helyet a sorban.
- Helyezze be a modult a nyílásba, úgy, hogy a modulon lévő aranyszínű csatlakozó fölfelé mutasson. Nyomja be a modult, amíg az be nem kattan a helyére.
- Tolja a kapcsolót a „POWER ON” állásba.
- A vezérlő automatikusan felismer minden újonnan telepített bővítő modult. A forgókapcsoló „SET STATION RUN TIMES” állásában ellenőrizheti a felismert zónák számát.
Az alapmodul csatlakoztatása
A Hunter I-Core alap modulja biztosítja az áramellátást az előlap és a kiegészítők számára. Ezt általában nem kell eltávolítani, de meghibásodás esetén cserélhető.
- Az alapmodul cseréjéhez nyissa ki a vezérlő belső előlapját és keresse meg a modulokat ellátó csúszó kapcsolót. Tolja a kapcsolót a „POWER OFF” állásba.
- Helyezze be az alapmodult balról az első modul nyílásba, úgy, hogy a modulon lévő aranyszínű csatlakozó fölfelé mutasson. Nyomja be a modult, amíg az be nem kattan a helyére.
- Tolja a kapcsolót a „POWER ON” állásba.
- Az alap modulnak a helyén kell lennie, ahhoz, hogy a vezérlő működőképes legyen.
Mágnesszelepek csatlakoztatása
Minden beillesztett bővítő modul alatt megtalálható a hozzá tartozó hat csavarból álló sorkapocs léc. A bővítő modulok behelyezésével aktiválódnak az azok alatt elhelyezkedő csatlakozási pontok.
Minden zóna kimenet maximum 0.56 A áramerősségű, ami elég két Hunter váltófeszültségű (AC) solenoid egyidejű üzemeltetésére.

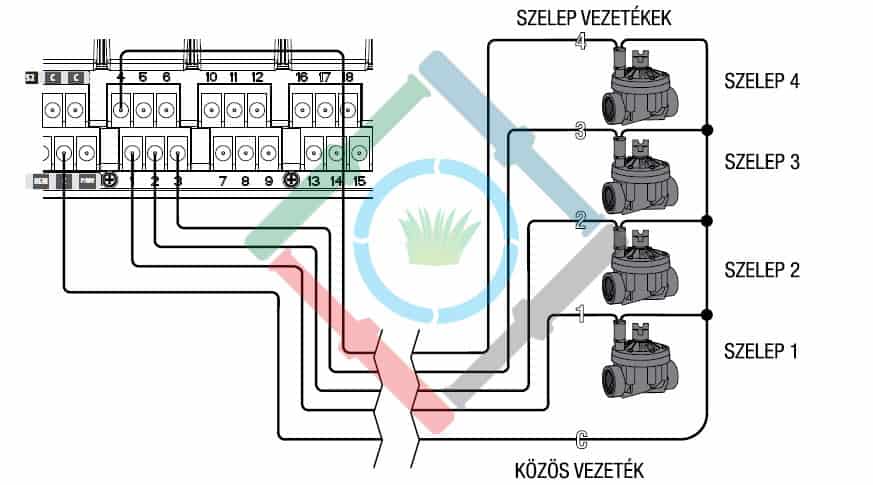

- Telepítse a jelkábelt a mágnesszelepek és a vezérlő automatika között.
- Minden mágnesszelep egyik kábelét csatlakoztassa a közös kábelhez. Ez leggyakrabban egy fehér színű kábel. Csatlakoztasson egy-egy különálló vezérlő kábelt minden fennmaradó mágnesszelep kábelhez. A kábeltoldásokat vízmentes kábeltoldókkal végezze.
- Nyissa fel az előlapot a vezérlőn, hogy hozzáférjen a számozott zóna csatlakozásokhoz.
- A mágnesszelepek jelkábelét védőcsövön keresztül vezesse a vezérlő automatikához, majd egy megfelelő méretű tömszelence segítségével csatlakozzon a vezérlő alján található 37.5 mm-es nyílásba és ezen keresztül vigye be a jelkábelt a csatlakozási pontokhoz.
- Vágjon le 13 mm szigetelést minden kábel végéről. Rögzítse a mágnesszelepek kábelét az alapmodul fölső során található két darab C (közös) zóna egyikéhez. Mindkét közös zóna aktív, ezért a mágnesszelepek közös kábelét mindegy melyikhez csatlakoztatja. Kösse az összes jelkábelt a megfelelő zóna csatlakozási pontokhoz.
Mesterszelep vagy szivattyúindító relé csatlakoztatása
Ezt a fejezetet csak akkor olvassa el ha telepített mesterszelepet vagy szivattyú indító relét a vezérlőhöz. A Hunter I-Core vezérlő alapállapotban zárt mesterszeleppel működik amit általában a gerincvezeték elején helyeznek el és csak akkor nyílik ki ha az automata rendszer üzemel. A szivattyú indító relé egy elektromos szerkezet ami az öntözés vezérlő jelének hatására indítja a szivattyút, ami vízzel látja el az öntözőrendszert.
A mesterszelep vagy a szivattyúindító relé csatlakozója az alapmodul alsó során található, P/MV jelöléssel. Ez a kimenet 24 V váltófeszültséget és maximum 0.32 A áramerősséget biztosít egy darab mesterszelep számára. A szivattyú indító relé tartó áramerőssége nem haladhatja meg a 0.28 A-t. Amennyiben szivattyú indító relét használ, ajánlott, hogy a vezérlő legalább 4.5 m-re legyen a szivattyútól és a relétől is. Ahhoz, hogy a vezérlő működtesse a szivattyút, egy szivattyú indító relé beépítése szükséges. Ne csatlakoztassa a vezérlőt közvetlen a szivattyúhoz – ez a vezérlő biztos károsodásához vezet.
- Telepítsen jelkábelt a mesterszelep vagy a szivattyú indító relé és a vezérlő között.

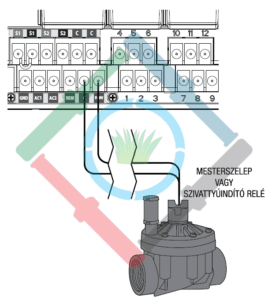

- A mesterszelepnél csatlakoztasson egy közös kábelt a mágnesszelep egyik szolenoid kábeléhez. Kössön hozzá egy külön jelkábel eret a fennmaradó szolenoid kábelhez. A szivattyú indító relénél kösse az egyik kábelt a relé valamelyik sárga vezetékéhez. A megmaradó kábelt kösse a relé másik sárga vezetékéhez. A kábeltoldásokat vízmentes kábeltoldókkal végezze.
- Nyissa fel a vezérlő előlapját.
- Vezesse védőcsövön keresztül a szeleptől/szivattyú indító relétől érkező kábelt a vezérlőig.
- Csatlakoztassa az egyik kábelt a mesterszelepből vagy a szivattyú indító reléből a P/MV csatlakozóba ami az alapmodul sorkapocslécének alsó felén található. A megmaradt kábelt csatlakoztassa a C (közös) csatlakozásba ami pontosan balra van a P/MV csatlakozótól.
A mesterszelep és a szivattyú indító relé zónánként külön-külön aktiválható. A mesterszelep vagy a szivattyúindító relé zónánkénti programozásának leírását a Szivattyúindító kimenet beállítása fejezetben olvashatja.
Időjárás érzékelő csatlakoztatása (nem tartozék)
A Hunter I-Core vezérlő két Hunter érzékelő fogadására alkalmas (A fémházas I-Core három érzékelő fogadására) az alábbiak közül:
A Hunter I-Core vezérlővel a Clik érzékelők beállíthatóak oly módon, hogy csupán egyes zónákat tiltsanak le és ne a teljes öntözési programot. Minden érzékelő bemenetnek külön meg lehet adni, hogy zónánként hogyan reagáljon a beérkező jelre. A Hunter Clik érzékelők alapállapotban zárva vannak és „riasztás” esetén nyitnak. Ez jelzi a vezérlőnek, hogy függessze fel az öntözést csapadék, fagy vagy szél esetén. Az érzékelő közvetlenül az érzékelő bemenetekhez csatlakozik, ami lehetővé teszi az érzékelő felülírását az érzékelőt megkerülő Rain Sensor Bypass kapcsolóval.
- Clik érzékelők csatlakoztatásához keresse meg a 2 pár érzékelő csatlakozást az alapmodulon, amelyek S1, S1- és S2, S2-ként vannak felcímkézve (fémházas I-Core esetében S3 is elérhető)
- Telepítse a kábelt a Clik érzékelőtől valamelyik kikönnyítésen keresztül a vezérlőbe.
- Az érzékelő csatlakozások párokba rendezve találhatóak a vezérlőn. Távolítsa el a érzékelő csatlakozás áthidaló patkót egy pár S1 vagy S2 csatlakozásból. Csatlakoztasson egy érzékelő kábel párt a két S1 vagy S2 csatlakozásokhoz.
- Vezeték nélküli Rain-Clik csatlakoztatásához, a kék és a fehér kábeleket a megfelelő érzékelő csatlakozáshoz kell kapcsolni, ahogy az feljebb is olvasható: Az egyiket az első S1 csatlakozásba és a másikat a második S1 csatlakozásba. Csatlakoztasson egy sárga kábelt az AC1 kimenethez és a másik sárga kábelt az AC2 kimenethez.
Az érzékelő(k) megkerülése
Ha az esőérzékelő aktív és automatikus vagy manuális üzemeltetés szükséges, akkor tolja el a megkerülő Bypass kapcsolót a Bypass felirat irányába.
Ha az esőérzékelő kapcsoló az aktív pozícióban van de nincs érzékelő csatlakoztatva a vezérlőhöz és az áthidaló patkó el van távolítva a szenzor csatlakozókból akkor a kijelző a Hunter I-Core-on azt fogja mutatni, hogy az érzékelő aktív. Ez még a diagnosztikai kijelzőn is látható lesz a fő kijelzőtől balra. Az érzékelő lámpa pirosan fog világítani, ezzel jelezve, hogy nyitva van az áramkör. Amíg az érzékelő az aktív módban van, bármely zóna ami be van programozva az aktív érzékelőhöz, nem fog öntözést végrehajtani és bekerül a Felfüggesztett módba. Amennyiben önnek nincs érzékelője és szeretné elhárítani ezt a lehetséges problémát, akkor hagyja az eső érzékelő kapcsolót a megkerülő Bypass módban, vagy telepítsen egy áthidaló patkót az érzékelő csatlakozók közé, ha az el lett távolítva.
Az érzékelők beprogramozásáról bővebben az Érzékelő működésének beállítása fejezetben olvashat.
Érzékelő áthidaló kapcsoló
Ez a kapcsoló be- vagy kikapcsolja a vezérlőhöz csatlakoztatott Eső vagy a Fagy érzékelőt. Amikor a kapcsoló az aktív pozícióban van, a vezérlő az esőérzékelő állapotának megfelelően leállítja az öntözést ha az érzékelő nyitott állapotban van. Amennyiben az érzékelő zárt állapotban van, a vezérlő normál üzemmódban fog működni. Amennyiben az érzékelő nyitott állapotban van, de Ön szeretné ha az automata öntözés működne akkor tolja el a kapcsolót a Bypass felirat irányába. Ebben az esetben az érzékelő felülírásra kerül és a vezérlő a programozás szerint fog működni.
Amennyiben az érzékelő áthidaló kapcsoló aktív pozícióban van akkor a diagnosztikai kijelző felismeri, hogy a kapcsoló az aktív pozícióban van és az érzékelő státuszt jelző lámpa világítani fog. Amennyiben az érzékelő nyitott állapotban van a diagnosztikai kijelzőn az érzékelő lámpa pirosan fog világítani. Abban az esetben, ha az érzékelő zárt állapotban van a diagnosztikai kijelzőn az érzékelő lámpa zöldre vált.
Amennyiben Önnek nincs érzékelője telepítve akkor az esőérzékelő megkerülő kapcsoló lehet akár aktív vagy akár áthidaló bypass módban is. Ez addig igaz amíg a két érzékelő kimenetet összekötő áthidaló patkó a helyén van. Amennyiben az áthidaló patkót eltávolították, akkor az esőérzékelő megkerülő kapcsolót az áthidaló bypass módba kell állítani, másképp az automatikus öntözés nem fog megvalósulni.
Távirányító csatlakoztatása (tetszőleges)
A Hunter I-Core vezérlőben gyárilag telepített SmartPort csatlakozó található. Ez lehetővé teszi Hunter ICR, ROAM és SRR távirányítók egyszerű csatlakoztatását.
- Távirányító csatlakoztatásához távolítsa el a vízhatlan gumi borítást a SmartPort-ról, tartsa a vevőegységet csatlakozó oldalával a SmartPort felé és ütközésig nyomja be. A távirányító használatának megismeréséhez olvassa el annak használati útmutatóját.
A Hunter I-Core képes átfedni a távirányító parancsait és engedélyezi legfeljebb öt mágnesszelep egyidejű nyitva tartását. Ezért, ha egy zóna üzemel és a vezérlő kap egy távoli parancsot egy másik zóna beindítására, akkor az a zóna nem fogja kikapcsolni a már futó zónát, hanem egyszerre működteti mindkettőt.
Amennyiben öt mágnesszelep van nyitva és a távirányítóval új parancsot ad egy újabb zóna elindítására, akkor a parancs nem lesz figyelembe véve. A vezérlő nem vesz figyelembe új parancsokat amíg az épp futó öt zóna egyike futási idejének végére nem ér. A Hunter I-Core képes egy teljes program, valamint egy tetszőleges zóna kézi indítására egyazon időben. A kijelzőn minden parancs megjelenítésre kerül, jelezve, hogy az öntözés folyamatban van, mindezt olyan sorrendben, ahogyan az egyes zónák követik egymást a távirányítóról megadott sorrendben.
A távirányítóval adott parancsokat a vezérlő akkor is végrehajtja, ha annak forgókapcsolója kikapcsolt OFF állásban van. Amennyiben a forgókapcsoló az OFF pozícióban van a vezérlő csak egy zóna kézi indítását, vagy egy teljes program kézi indítását hajtja végre. A forgókapcsoló OFF pozíciójában a kijelző nem fogja mutatni, hogy a zóna öntöz hanem csak a diagnosztikai kijelzőn lévő LED világít zölden a zóna (STATION) mellett, ezzel jelezve, hogy egy zóna öntöz (ACTIVE). Amikor a vezérlő érzékeli a manuális program indítást a távirányítón keresztül, akkor a vezérlő csak az adott programban szereplő zónákat fogja elindítani. Ha a programon belül egy zóna valamelyik érzékelőhöz van rendelve, és az érzékelő aktív, akkor az a zóna nem fog üzemelni és felfüggesztett módba kerül. A vezérlő vissza számolja a zóna beállított futási idejét anélkül, hogy valóban üzemeltetné a zónát.
Amennyiben a programon belül üzemel olyan zóna ami ezt a zónát követi számozásban és nincsen hozzárendelve az aktív érzékelőhöz, akkor ezek a zónák üzemelni fognak és a vezérlő betartja a távirányító parancsát és végigköveti az egész programon. A zónák érzékelőhöz programozásáról bővebben a 29. oldalon olvashat.
Átfolyásérzékelő csatlakoztatása
A Hunter I-Core elsősorban Hunter HFS érzékelők működtetésére van kifejlesztve, ugyanakkor néhány nem Hunter gyártmányú átfolyás érzékelő is működik vele.
- A Hunter HFS átfolyásérzékelő bekötéséhez, vezessen egy pár 1mm keresztmetszetű kábelt az átfolyás érzékelőből a vezérlőbe.
- Keresse meg az S1 vagy S2 (S3 elérhető az I-Core Fémházas kivitel esetében) érzékelő csatlakozási pontokat (piros és fekete) az alapmodulon. Távolítsa el az áthidaló patkót az egyik pár S1 vagy S2 érzékelő kimenetről. Az S1 és S2 érzékelő kimenetek közül bármelyiket használhatja. Csatlakoztassa a piros kábelt a HFS-ből a piros kimenetbe és a fekete kábelt a fekete kimenetbe.
- Az I-Core-hoz egyszerre két átfolyásérzékelőt lehet csatlakoztatni. Ebben az esetben az egyik átfolyás érzékelő a piros és fekete S1 kimenethez csatlakozna, a másik érzékelő pedig az S2 piros és fekete kimenethez.
Hogy hogyan lehet megtanítani a zónák vízfogyasztását a vezérlővel arról részletesebben a haladó tulajdonságok alatt olvashat. Az átfolyás figyelés teljes leírását a haladó programozási tulajdonságok és a rejtett funkciók részleg alatt találja.
MEGJEGYZÉS: Amennyiben átfolyásérzékelőt csatlakoztat a vezérlőhöz, mely a zónák vízfogyasztását figyeli, akkor kérjük olvassa el a vezérlő diagnosztika és probléma elhárítás alatt található fontos információkat. Nagyon fontos, hogy értse hogyan fogja a vezérlő figyelni az átfolyást bizonyos körülmények között és milyen teszteket fog elvégezni riasztás esetén.
Hunter Solar Sync csatlakoztatása
A Hunter Solar Sync egy „okos” vezérlő rendszer ami ha a Hunte I-Core vezérlőhöz van csytlakoztatva, automatikusan a helyi időjárási viszonyoknak megfelelően módosítja a zónák futási idejét. A Solar Sync magába foglal egy nap és hőmérséklet érzékelőt, hogy meghatározza a felszínről történő párolgást és növényzet párologtatását. Ezen kívül még felhasználja a Rain-Clik-et és a Freeze-Clik-et, hogy leállítsa az öntözést amikor az időjárási viszonyok megváltoznak. Egyéb programozása a Solar Sync-nek megtalálható a Solar Sync használati útmutatóban.
MEGJEGYZÉS: Győződjön meg róla, hogy melyik típusú I-Core vezérlővel rendelkezik. Lásd a két típust lejjebb.
Csatlakoztatás régi I-Core vezérlőhöz (modulos)
- A Solar Sync csatlakozásához vezesse át a vezérlő alján lévő kikönnyítésen a 7 eres, színkódolt kábelt.
- A Solar Sync az alapmodulba kerül bekötésre. Először csatlakoztassa a PIROS kábelt az AC1 csatlakozóhoz, majd a FEHÉR kábelt az AC2 csatlakozóhoz, végül a KÉK kábelt a REM csatlakozóhoz.
- Ha ezzel készen van, csak az után csatlakoztassa a SÁRGA és NARANCSSÁRGA kábelt a szenzor aljzatokhoz. Mindegy melyik szenzor csatlakozó párt használja, a lényeg, hogy párban kell bekötni. S1-S1, S2-S2, ill. fémházas vezérlő esetén S3-S3. Ne felejtse el eltávolítani az áthidalást az éppen használt csatlakozó párból.
- Az utolsó lépés, hogy a ZÖLD és a FEKETE kábelt párosítsa a Solar Sync érzékelő ZÖLD és FEKETE kábelével.
- További programozáshoz, beállításhoz használja a Solar Sync felhasználói kézikönyvet. További beállítások szükségesek a Solar Sync megfelelő működéséhez.
- További beállítások lehetnek szükségesek, melyekről a felhasználói kézikönyv Haladó Beállítások/Érzékelő beállítása és Évszak szerinti igazítás fejezeteiben olvashat bővebben.
MEGJEGYZÉS: Amennyiben Hunter I-Core vezérlőhöz csatlakoztatja a Solar Sync érzékelőt, akkor a modulon beállítás közben válassza a Pro-C vezérlőt.
A Solar Sync beállítható úgy, hogy a zónák futási idejét programonként módosítsa. Ennek beállítása a következő képen történik:
- Tekerje a forgókapcsolót a SET SEASONAL ADJUSTMENT állásba. A
- A
Miután a Solar Sync csatlakoztatva van és elvégezte rajta a szükséges beállításokat, a futási idők a Solar Sync által mért értékekhez képest módosulnak. A Solar Sync zónánként automatikusan állítja a futási időket és a 4 db I-Core programban egymástól függetlenül beállítható. A Solar Sync magába foglalja a Rain-Clik és a Freeze-Clik érzékelők tudását, melyeket zónánként lehet programozni. Bővebben erről az Érzékelő működésének beállítása fejezetben olvashat.
Csatlakoztatás új I-Core vezérlőhöz (modul nélküli)
Az új Hunter I-Core vezérlő már rendelkezik beépített Solar Sync szoftverrel. Az újabb típust egyszerű felismerni, mivel a kezelőfelületén a forgókapcsolónak most már egy SOLAR SYNC SETTINGS állása is van. Mivel a vezérlő már rendelkezik beépített Solar Sync szoftverrel így elegendő csupán a Solar Sync érzékelőt csatlakoztatni. A Solar Sync modulját ezekkel a típusokkal nem lehet használni.

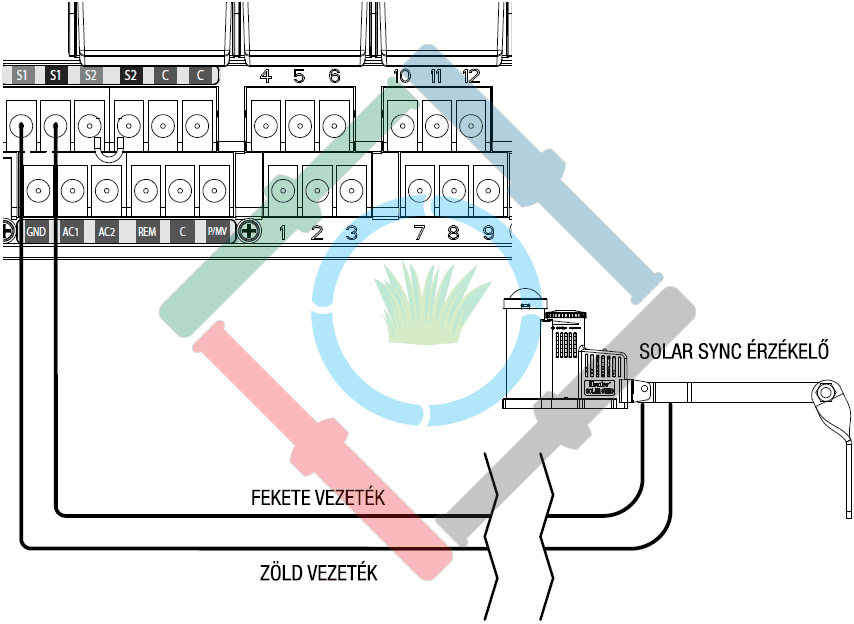

- Csatlakoztassa a Solar Sync érzékelő FEKETE és ZÖLD vezetékeit a vezérlő S1 csatlakozópárjába. A vezetékek sorrendje nem számít, de a Solar Syncet minden esetben az S1 szenzor csatlakozópontba kell bekötni.
- Olyan helyre szerelje fel az érzékelőt, hogy a lehető legtöbb napfény érje. (Bővebb utasításokért olvassa el a Solar Sync használati útmutatóját.)
- Tekerje a forgókapcsolót az ADVANCED FEATURES állásba.
- Használja a
- A SEN1 pozícióban a
Vezeték nélküli Solar Sync csatlakoztatása esetén ugyanezek a lépések (1-5) kivéve, hogy az első lépésben most a Solar Sync vevőegységének FEKETE és ZÖLD vezetékeit kell csatlakoztatni a vezérlő S1 csatlakozópárjába. így majd a vevőegység kommunikál az érzékelővel.
A Solar Sync beállítható úgy, hogy a zónák futási idejét programonként módosítsa. Ennek beállítása a következő képen történik:
- Tekerje a forgókapcsolót a SET SEASONAL ADJUSTMENT állásba. A
- A
Miután a Solar Sync csatlakoztatva van és elvégezte rajta a szükséges beállításokat, a futási idők a Solar Sync által mért értékekhez képest módosulnak. A Solar Sync zónánként automatikusan állítja a futási időket és a 4 db I-Core programban egymástól függetlenül beállítható. A Solar Sync magába foglalja a Rain-Clik és a Freez-Clik érzékelők tudását, melyeket zónánként lehet programozni. Bővebben erről az Érzékelő működésének beállítása fejezetben olvashat.
Gyorstalpaló
Az I-Core vezérlő maximális időzítési rugalmasságot nyújt beleértve a 4 programot, melyek egyenként 8 napi indítási időponttal rendelkeznek, mely lehetővé teszi a különböző növények eltérő öntözési igényeihez való alkalmazkodást. A többszöri indítási időpont lehetővé teszi a reggeli, délutáni és esti öntözést, kiváló új fű vetésekor és egynyári növények esetén. A vezérlő képes a beépített 365 napos naptár segítségével a
tényleges páros/páratlan napok szerinti öntözésre anélkül, hogy havonta újra kéne programozni. Ön egyszerűen meghatározhatja, hogy a hétnek mely napjain kíván öntözni vagy könnyedén alkalmazhatja az egyszerű napi intervallum szerinti öntözést. A fent leírtak részletes bemutatásra kerülnek a programozási és működési fejezetben. Észre fogja venni, hogy milyen egyszerű az I-Core programozása és a haladó tulajdonságok adta lehetőségei a versenytársakhoz képest.
A következőkben alap programozási útmutatókat talál az I-CORE vezérlő beállításához. A részletesebb programozáshoz szükséges információkat a következő oldalakon találja.
- Dátum és idő beállítása: A
- Program indítási idők: Minden automatikus programnak 8 indítási ideje van. A
MEGJEGYZÉS: A kijelzett szám nem a zóna számát jelzi, hanem az adott program aktuális indítási idejének számát.
- Zóna futási idők beállítása: Ebben a forgókapcsoló pozícióban hozzárendelheti egy zóna futási idejét egy adott programhoz. Ha programot szeretne váltani, hogy futási időt rendeljen hozzá, akkor nyomja meg a
- Öntözési napok beállítása: Nyomja meg a
MEGJEGYZÉS: A hét napjai táblázatnál, a pipa jel öntözési napot jelez, a _ jel pedig öntözés nélküli napot. Páros/páratlan és intervallum szerinti öntözések programozásánál az X öntözés nélküli napot jelez, és minden egyéb X nélküli nap öntözési napot fog jelezni.
- Szivattyú működés beállítása (opcionális): A szivattyú/mesterszelep kimenet zónánként állítható. Ha a szivattyú/mesterszelep használatban van győződjön meg róla, hogy a zónák ON-ra vannak állítva. Ha nincsen szivattyú/mesterszelep használatban, akkor ez a lépés nem szükséges. A
- Állítsa vissza a forgókapcsolót a RUN pozícióba: Ezek a lépések szükségesek az alap műveletekhez. A Hunter I-Core automatikusan öntözni fog az előző lépések elvégzésével minden forgókapcsoló pozícióban az OFF kivételével.
- Teszt program: A teszt program elindít minden zónát szám szerinti sorrendben a megadott időre. Állítsa a forgókapcsolót a RUN pozícióba. Tartsa lenyomva a
- Kézi indítás: Ha a forgókapcsoló a RUN pozícióban van, lehetséges egy rövidebb út a program kézi indítására. Tartsa lenyomva a
Programozás
Dátum és idő beállítása
A Dátum és idő beállítása forgókapcsoló pozícióban beállíthatja a pontos dátumot és időt a Hunter I-Core vezérlőjén.
- Tekerje a forgókapcsolót a SET CURRENT DATE/TIME állásba.
- Az évszám fog villogni a kijelzőn. A
- A hónap fog villogni. A és gombokkal válthatja a hónapot. Nyomja meg a
- A nap fog villogni. A
- A
- A
Indítási időpont beállítása
A SET PROGRAM START TIMES üzemmódban állíthatja be a kezdési időket mind a négy programnál (A, B, C, D) függetlenül. Legfeljebb 8 kezdési idő állítható be naponta egy programhoz.
MEGJEGYZÉS: Két program futhat egy időben, amennyiben átfedik egymást. Ezt érdemes figyelembe venni az indítási idők programozásánál ha az öntözőrendszer vízellátása nem képes egynél több zóna egyidejű futtatására.
- Tekerje el a forgókapcsolót a SET PROGRAM START TIMES állásba.
- Az A program és az 1-es kezdési idő lesz kijelezve. Ha szükséges kiválaszthatja a B, C, vagy D programot a
- A program indítási idő villogni fog. A
- Egy program indítási idejének kikapcsolásához fordítsa a kapcsolót a SET PROGRAM START TIMES pozícióba, nyomja le a
Ha egy program indítási időt kihagy (pl. egy indítási idő 1-re és 3-ra van beállítva), az indítási időt elfogadja de ha visszatér ebbe a forgókapcsoló pozícióba, akkor az indítási idők vissza állnak sorrendbe. (a 3-as kezdési idő átáll 2-esre).
Ha egy korábbi indítási idő magasabb számú indításra van beállítva ( pl. az egyes indítási idő hajnali 4 óra és a kettes indítási idő pedig hajnali 3 óra), akkor ha visszafordítja a kapcsolót ebbe a pozícióba a kezdési idők visszaállnak idő szerinti sorrendbe. A legalacsonyabb számú indítási idő mindig a legkorábbi időt fogja kapni (ahogy a példában látható, az 1-es indítási idő lesz hajnali 3-kor és a 2-es kezdési idő hajnali 4-kor).
MEGJEGYZÉS: Egy indítási idő elindít minden (a programhoz rendelt) zónát. Több kezdési idő a reggeli, délutáni, vagy éjszakai öntözési ciklusoknál szükséges. Nem lehet külön kezdési időt beállítani minden zónához. Ha csak egyszer szeretné öntözni a zónákat az adott programmal, akkor csak az 1-es kezdési időt kell beállítania. A többi kezdési idő a másodiktól a nyolcadikig üresen marad –:–.
A Hunter I-Core vezérlő képes öt Hunter mágnesszelep egyidejű működtetésére, ebből kiindulóan lehetőség van egynél több program egyidejű futtatására. Legfeljebb két program futhat egyszerre. Ha két programnak megegyező kezdési időt állít be, vagy a kezdési idők átfedik egymást, akkor mindkét program egyidejűleg fog futni. Ez egy remek tulajdonság ha önnek kevés ideje van az öntözésre de rendelkezésre áll a szükséges víz több zóna működtetéséhez; viszont, ez probléma is lehet ha az ön öntözőrendszere nem képes több zóna egyidejű futtatására.
Ha önnek nem áll a rendelkezésére elég víz több zóna egyidejű futtatásához, akkor ki kell kalkulálnia, hogy mikor végez minden egyes program vagy megnézi, hogy mikor érnek véget a programok a TOTAL WATERING TIME alatt az ADVANCED FEATURES kapcsoló pozíció alatt. Minden programnak a kezdési idejét úgy kell beprogramozni, hogy csak akkor induljon ha az előző program már végzett ezzel kizárva több program egyidejű futását.
Zóna öntözési idő beállítása
A SET STATION RUN TIMES üzemmódban állíthatja be a futási idő hosszát zónánként az adott programban. Minden zóna, aminek futási idő van megadva egy programban, elindul sorban egymás után minden egyes indítási időpontban ami az adott programhoz hozzá lett rendelve.
- Tekerje a forgókapcsolót a SET STATION RUN TIMES állásba.

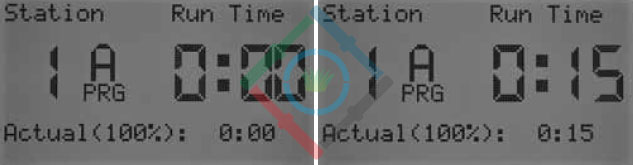

- A kijelző a zóna számát és a programot fogja mutatni. A
- A
- A
- Ha kész a futási idők beállításával tekerje a forgókapcsolót a RUN állásba.
A
MEGJEGYZÉS: Futási idő beállításakor az évszak szerinti igazításnak megfelelő futási idő lesz kijelezve a jobb alsó sarkában a képernyőnek. Az alapértelmezett szezonális beállítás 100%. Ha az aktuális ACTUAL érték eltér a beállított PROGRAMMED értéktől, akkor a szezonális beállítás el lett állítva az alapértelmezett 100%-ról egy új értékre.
Az aktuális futási idő az az időtartam ami alapján a zóna öntözni fog a szezonális beállítás értékénél. Részletes információ a “Szezonális beállítás” fejezetben található.
Öntözési napok beállítása
A SET DAYS TO WATER üzemmódban választhatja ki, hogy melyik napokon szeretne öntözni, programonként egymástól függetlenül.
- Tekerje a forgókapcsolót a SET DAYS TO WATER állásba.
- Az A program lesz megjelenítve. A
- A
Ez program specifikus ezért minden programnál külön-külön kell beállítania.
Páros vagy páratlan napok szerinti öntözés
Ez a funkció a naptári napok számértéke szerint végzi az öntözést. (pl., páratlan napok 1., 3., 5., stb. és páros napok 2., 4., 6., stb.)
- Tekerje a forgókapcsolót az SET DAYS TO WATER állásba.
- A
- Használja a
- Mind a páratlan vagy páros mód esetében, lesz egy “Nem öntözési nap” **No Water Days** opció, mely a kijelzőn villog. A páros és páratlan öntözési módban kiválaszthatja, hogy melyik napokon NEM szeretne öntözni. Ezt a lehetőséget gyakran használják arra, hogy bizonyos napokon pl. fűnyírás idején kihagyja az öntözést. A
- Az öntözésből kimaradó napok megváltoztatásához a
MEGJEGYZÉS: Minden hónap 31-én és február 29-én a páratlan napok szerinti öntözés esetén ki lesz kapcsolva az öntözés.
Intervallum szerinti öntözés
Ez az üzemmód akkor megfelelő, ha egy következetes öntözési programot szeretne beállítani, anélkül, hogy a hét napjaival kéne foglalkozzon.
Az intervallum amit beállít lesz az az időköz ahány naponta az öntözés elindul. Például, ha egy 3 napos intervallumot állít be akkor minden harmadik napon lesz öntözés. A hátralévő napok REMAINING azt jelzi, hogy mennyi nap van még a következő öntözésig. Például, ha hármas intervallumot állít be és 1 nap van még hátra, akkor az öntözés a következő napon indul el a beállított időpontban. Éjfélkor a napok száma 1-ről 0-ra fog váltani ezzel jelezve, hogy aznap öntözést fog indítani a vezérlő.
- Tekerje a forgókapcsolót az SET DAYS TO WATER állásba.
- A
- A
- Nyomja meg a

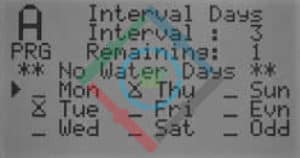

- Az intervallum szerinti öntözés módban a kijelzőn látni fogja, hogy melyik napokon nem lesz öntözés **NO WATER DAYS**. Ebben a módban kiválaszthatja, hogy mely napokon nem szeretne öntözni. Ez egy gyakran használt funkció az öntözés elmulasztására egyes napokon, például, fűnyírás napján. Nyomja a
- Ha vissza szeretné kapcsolni az öntözést egy adott napon akkor a
- Ha készen van a programozással tekerje vissza a forgókapcsolót a RUN állásba.
Évszak szerinti igazítás
Az évszak szerinti igazítással futási idő változtatásokat végezhet az összes zóna futási idejének újraprogramozása nélkül. Ez a funkció tökéletes apróbb változtatások elvégzésére, melyet az évszakok változása miatt bekövetkező időjárás váltakozások indokolnak. Például, az év melegebb napjain az ön területének több vízre lesz szüksége. A szezonális szabályozás növelhető, hogy a zónák többet fussanak a beállított időnél. Fordított esetben, ha jön az ősz, a szabályozás csökkenthető, ezzel visszavéve a zónák öntözési idejét.

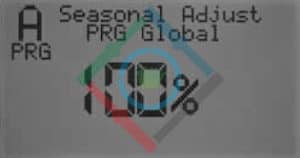

Három különböző szezonális szabályozó mód van, amiket függetlenül lehet használni minden programhoz. Ezért a beállításokat minden programnál külön kell elvégezni.
Teljes szezonális szabályozás (PRG Global)
Ez a választás minden programot érint, növeli vagy csökkenti a zónák futási idejét egy fix % szerint. Minden programon belüli zóna, ami rendelkezik futási idővel, teljes szezonális szabályozás értéke szerint módosul.
- Tekerje a fogókapcsolót az SET SEASONAL ADJUSTMENT állásba.
- A
- A
- A PRG Global módban nyomja meg a
- A
Havi szezonális szabályozás (BY MONTH)

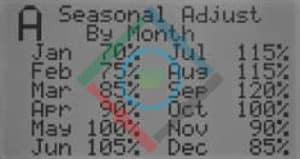

Minden szezonális szabályozási érték beprogramozható a vezérlőbe egy teljes évre. Minden hónapban a vezérlő új szezonális szabályozási értékre fog váltani.
- Tekerje a fogókapcsolót a SET SEASONAL ADJUSTMENT állásba.
- A
- A
- A By Month módban a
- A
- A
Solar Sync általi szabályozás (BY SOLAR SYNC)
Ebben az üzemmódban lehetősége van a szezonális szabályozás mindennapos állítására ha egy Hunter Solar Sync érzékelő van csatlakoztatva a vezérlőhöz. Ez a legmagasabb víz megtakarítást biztosítja, mialatt elősegíti a növények egészséges növekedését. A Solar Sync az időjárás alapján fogja változtatni a szezonális szabályozás százalékos értékét.
- Tekerje a forgókapcsolót a SET SEASONAL ADJUSTMENT állásra.
- A
- A
A Solar Sync érzékelő átveszi a beállítást és a százalék a Solar Sync szenzorának mérései alapján fog változni. Ha önnek nincs Solar Sync szenzora de mégis erre a módra állítja a szezonális szabályozást akkor a vezérlő automatikusan 100%-on tartja az értéket.
További beállítások a Solar Sync, Rain és Freeze szenzorokkal kapcsolatban a haladó funkciók alatt a szenzor beállítás és a szenzor működésének beállítása részleg alatt található.
MEGJEGYZÉS: A Solar Sync modul beállításakor a Pro-C-t válassza ki a vezérlő típusánál, amennyiben Solar Sync érzékelőt csatlakoztat a Hunter I-Core vezérlőhöz.
Szivattyúindító kimenet beállítása - SET PUMP OPERATION
Az alapbeállítás minden zónánál az, hogy a szivattyú/mesterszelep indító kimenet be van kapcsolva P/MV ON. A szivattyú/mesterszelep indító kimenet be vagy ki lehet kapcsolva zónánként, attól függetlenül, hogy melyik program van a zónához rendelve. Ez a funkció olyan rendszereknél lehet hasznos ahol nyomásfokozó szivattyú használata szükséges némely zóna működtetéséhez. Olyan rendszereknél is használható ahol két vízcsatlakozás van és néhány mágnesszelepnek szüksége van egy mesterszelepre/szivattyúra, hogy bekapcsoljon más mágnesszelepek viszont különböző vízforrásokból működnek amiknek nincs szüksége mágnesszelepre/szivattyúra a bekapcsoláshoz.
- Tekerje a forgókapcsolót a SET PUMP OPERATION állásba.
- A
- A
- Amennyiben végzett, fordítsa vissza a kapcsolót a RUN pozícióba.
Öntözés és beszivárgás - CYCLE/SOAK
Az öntözés és beszivárgás funkció segítségével megoszthatja egy zóna futási idejét rövidebb, sokkal használhatóbb öntözési időtartamokra, ciklusokra. Ez a funkció hasznos lejtős terület vagy kemény talaj öntözésekor, mert automatikusan rövidebb ideig adagolja a vizet ezzel megelőzve a területről történő vízelfolyást. Az öntözési ciklus CYCLE idejének a zóna öntözési idejének a töredékének kell lennie, a beszivárgási idő SOAK pedig az az idő amennyinek két öntözés között el kell telnie. Ha elosztja a zóna teljes futási idejét az öntözési ciklusok CYCLE idejével akkor megkapja az öntözési ciklusok számát.

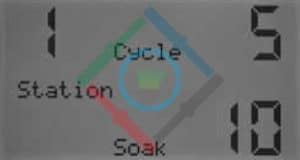

Például: Az egyes zónának 20 percnyi öntözésre van szüksége, de 5 perc öntözés után viszont el kezd lefolyni a víz a területről. Viszont 10 perccel később a talaj már minden vizet beszívott. A megoldás az, hogy beállít 20 percet a zóna futási idejének, 5 percet az öntözési körök idejének, és 10 percet a beszivárgási időnek.
- Tekerje a forgókapcsolót az CYCLE AND SOAK állásba.
- A
- Ekkor a CYCLE felirat mellett az OFF villog. A
- Nyomja le a
- Fordítsa el a kapcsolót a RUN pozícióba, ha készen van az öntözési körök és beszivárgási idők beállításával a kívánt zónákhoz.
Előnyös lehet ha érti hogyan működik az Öntözés és Beszivárgás alkalmazás folyamat. Például, az egyes zóna 5 perces öntözési ciklus időre és 10 perces beszivárgási időre van beállítva. Az egyes zóna nem pontosan 10 perccel később kapcsol be újra. Amennyiben az adott programban több zónának is van beállított futási ideje az egyes zóna után akkor a program szám szerinti sorrendben fog minden következő zónát indítani mielőtt visszatér az egyes zónához, hogy elindítsa annak következő öntözési ciklusát. A program végigöntöz minden zónát a beprogramozott futási idejükkel vagy öntözési ciklus idejükkel mielőtt még visszatérne az egyes zónához, hogy befejezze az öntözését és beszivárogtatását. Ha nincs másik zóna a programban öntözési körrel és beszivárogtatással akkor az egyes zóna folytatni fogja a második öntözési ciklussal ha minden másik zónának kész az öntözése és ezt addig folytatja amíg a teljes futási ideje véget nem ért.
Érzékelő működésének beállítása
Az SET SENSOR OPERATION kapcsoló állás speciálisan az érzékelő zónára vonatkozó válaszának beállítására szolgál. A Hunter I-Core vezérlő képes két külön Clik típusú érzékelő figyelésére, beleértve a Solar Sync eső/fagy érzékelőt. Önnek lehet két Clik szenzora, egy Click szenzora és egy átfolyás érzékelője, egy Clik szenzora és egy Solar Sync eső/fagy szenzora vagy két átfolyás érzékelője. A Hunter I-Core fémházas vezérlőnek van plusz egy szenzor kimenete, mely lehetővé teszi három szenzor egyidejű csatlakoztatását és programozását. További programozása szükséges a szenzor(ok)nak ahhoz, hogy leállítsák az öntözést. A két szenzor bemenet programozása a Haladó funkciók szekció alatt a Szenzor Beállítás részlegnél található és el kell végezni a szenzor működésének beállítása előtt.
MEGJEGYZÉS: A Solar Sync eső/fagy szenzort Clik érzékelőkét kell beprogramozni. Nincs semmiféle speciális megkülönböztetés vagy lehetőség a Solar Synchez, és Clik szenzorként lesz megnevezve a szekció további részében.
Amennyiben két Clik szenzor van telepítve a vezérlőhöz, a kijelző a SET SENSOR OPERATION forgókapcsoló állásban lehetőséget ad minden egyes zónánál külön külön beállítani az érzékelő zónára vonatkozó válaszát SENSOR RESPONSE. A Sensor Response egy pipát ü fog mutatni ezzel jelezve, hogy az érzékelő le fogja állítani az öntözést vagy _ jelet fog mutatni, ami azt jelenti, hogy a zóna figyelmen kívül hagyja a zóna állapotát és folytatja a normális működését.
- Tekerje a forgókapcsolót a SET SENSOR OPERATION állásba.
- A

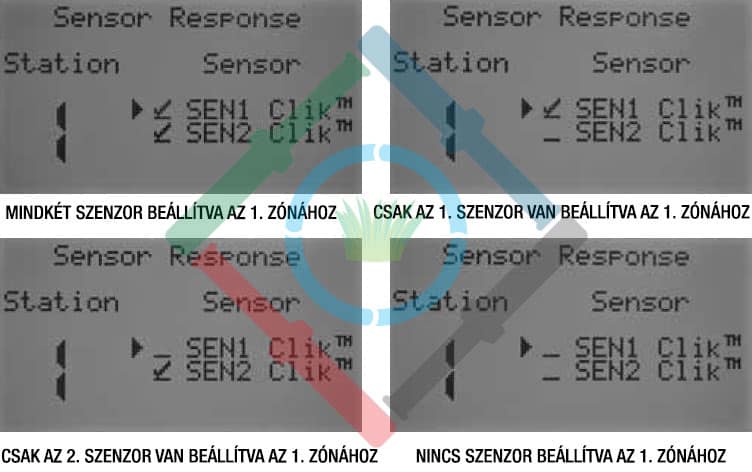

- Az alapbeállítás az, hogy a szenzor bemenet aktív minden zónán, vagyis egy pipa ü van mellette. A
- Miután a SEN1-et beprogramozta a
- Fordítsa el a kapcsolót a RUN pozícióba ha végzett a programozással.
Ha egy Clik szenzor és egy átfolyás érzékelő van telepítve, az Érzékelő Működésének Beállítása SET SENSOR OPERATION képernyő csak egy lehetőséget fog mutatni a szenzor válasz kiválasztására a Clik szenzorhoz. A Clik szenzor SEN1 vagy SEN2-ként fog megjelenni, ez attól függ, hogy melyik szenzor kimenetbe lett csatlakoztatva. Pipát ü tegyen a szenzor mellé ha szeretné, hogy a szenzor leállítsa az öntözést vagy egy _ jelet ha nem szeretné, hogy a szenzor leállítsa az öntözést szenzor állapot változás esetén. Az átfolyás érzékelő beállítása nem fog megjelenni lehetőségként a Set Sensor Operation képernyőn. Az átfolyás érzékelő programozása az haladó funkciók forgókapcsoló állásban végezhető el és csak később lesz róla szó abban a fejezetben.
- Tekerje a forgókapcsolót az SET SENSOR OPERATION állásba.
- A
- Az alapbeállítás az, hogy a szenzor bemenet aktív minden zónán, vagyis egy pipa ü van mellette. A kurzor villogni fog a SEN1 vagy a SEN2 mellett. A
- Fordítsa a kapcsolót a RUN pozícióba, amennyiben végzett a beállításokkal
Amennyiben önnek két átfolyás érzékelője van a szenzor kimenetekhez csatlakoztatva akkor nem lesz lehetősége kiválasztani, hogy miként reagáljon a vezérlő az időjárás érzékelő jelére. Amikor az Érzékelő Működésének Beállítása SET SENSOR OPERATION állásra fordítja a kapcsolót a képernyő a „NO CLIK OR WRS” feliratot fogja kijelezni. Az átfolyás érzékelők beállításáról részletesebben a haladó funkciók forgókapcsoló állás részlegnél olvashat.
Miután telepítette és beprogramozta az érzékelőt és beállította a kívánt zónákat, akkor a vezérlő felismeri az érzékelő állapotát. Amikor az érzékelő inaktív vagy zárt állapotban van a rendszer állapot kijelző panelon egy zöld fény fog világítani az érzékelő mellett, ezzel jelezve, hogy az öntözés normál beállítások szerint fog üzemelni. Ha a szenzor aktív módban vagy nyitott állapotban van, akkor a vezérlőn, a rendszer állapot kijelző panelen piros fény lesz az érzékelő mellett. Ez azt jelzi, hogy a szenzor aktív és némelyik automatikus öntözés nem fog megtörténni. Ha egy érzékelő aktívvá válik a vezérlő ki fogja jelezni a szenzor állapotát a képernyőn a RUN pozícióban.
Miután egy érzékelő aktív lesz a vezérlő felfüggesztett módba teszi az öntözést. A vezérlő nyugtázza a program indítási idejét és a kijelző mutatja, hogy hol öntözne a program. Mindegy, hogy a zóna be van-e állítva arra, hogy válaszoljon vagy sem az érzékelő jelére, a vezérlő fogja eldönteni, hogy a zóna fut-e vagy sem. Ha a zóna be van állítva, hogy reagáljon az érzékelőre, akkor a kijelző visszaszámolja a zóna futási idejét és jelezni fogja, hogy fel van függesztve a zóna. Ha a szenzor állapota változik és inaktív lesz, akkor a zóna visszaáll az öntözésre a még hátralévő futási időre. Ha egy zóna nincs beállítva, hogy reagáljon, akkor a zóna figyelmen kívül hagyja az érzékelőt és a normál beállítás szerint fog öntözni.
Egy távoli zóna parancs fölül írja az érzékelő állapotát, akár reagálásra van állítva a zóna akár nem, és a zóna a beállított ideig fog öntözni. Ha manuális programot indít el távirányítóval, a vezérlő felismeri a zónákat amik reagálásra lettek beállítva és azok a zónák nem fognak öntözni hanem felfüggesztett módba kerülnek.
Ugyanez a szabály érvényes abba az esetben is, ha a programot vagy a zónát a forgókapcsolóval kézi üzemmódban indítja el. Egy manuálisan indított zóna fölülírja az aktív szenzort, de emellett a manuális program alkalmazkodik az öntözés leállításának szabályaihoz, ha programon belüli zóna reagálásra van beállítva.
Kézi üzemeltetés – MANUAL OPERATION
Ebben a forgókapcsoló állásban indítható el egy program vagy egyetlen zóna. Az elvárt vízátfolyás felismerésére is használható, ami fontos része a vízátfolyás felügyeletnek. Egyszerre több Kézi programot vagy zónát üzemeltethet egy időben, mert a Hunter I-Core képes egyszerre öt zóna vagy esemény futtatására. Több esemény indításához el kell forgatnia a kapcsolót a Kézi Üzemeltetésről RUN-ra majd vissza a Kézi Üzemeltetés kapcsoló pozícióba, hogy elkezdje a következő esemény indítását. A
Egy program kézi indítása – MANUAL PROGRAM
Ez a funkció lehetőséget ad egy egész program indítására bármelyik zónától. Fontos tudni, hogy ha egy zóna ki van választva kezdő pontnak, akkor onnan fog futni a program a végéig. A kézi program nem fog visszatérni a kihagyott zónákra.
- A
- Fordítsa a kapcsolót a RUN pozícióba, hogy a programot az elején kezdje el. Minden zóna az automatikus öntözéshez beprogramozott idejéig fog futni és a programon belüli futási idő nélküli zónák kimaradnak. Az első zóna futási idejét növelheti a kézi sorozatban, de minden másik zóna a programozott idejéig fog futni.
- Ha egy nagyobb számú zónánál szeretne kezdeni a programban, akkor a
- Fordítsa a kapcsolót a RUN pozícióba és a kézi program a kiválasztott zónától fog indulni. A kézi program addig fut, amíg az utolsó zóna véget nem ér.
- Miután a kézi program elindul, a
Egy zóna kézi indítása – MANUAL STATION
A kézi zóna indítással bármelyik zónát azonnal indíthatja.
- A
- A
- Fordítsa a kapcsolót a RUN pozícióba és ezután el fog indulni az öntözés.
Legfeljebb 5 Hunter mágnesszelepet üzemeltethet egyszerre.
Várható vízátfolyás meghatározása – LEARN EXPECTED FLOW
Ez a funkció a zónák vízfogyasztásának mérésére szolgál és ez az utolsó lépés amit el kell végezni a vezérlőn, hogy a vízátfolyás felügyelet elkezdődjön. Az elvárt vízátfolyást megmérheti zónánként vagy az összes zónánál egyszerre.
Fontos, hogy a következő programozási lépéseket el kell végezni azelőtt, hogy elkezdhetné az elvárt vízátfolyás mérését:
- Ki kell választania egy átfolyás érzékelőt a szenzor beállítások képernyőn a haladó funkciókban
- Be kell állítania, hogy figyelve legyen a zóna vízfolyása, amit a vízfolyás működése képernyőn a Haladó funkciókban talál meg
- A zónának kell, hogy legyen beállított futási ideje a Zóna futási idők beállítása forgó kapcsoló pozíciónál. A teljes Vízátfolyás felügyelet folyamatról a Vízátfolyás felügyelet rész alatt lesz szó bővebben.
Ha egy szenzor nincs kiválasztva a szenzor beállítások képernyőn, a zóna vízátfolyása nincs megfigyelve vagy a zónáknak nincs beprogramozott futási ideje, akkor a vezérlő nem fogja engedélyezni az elvárt vízátfolyás felismerését. Ha a felhasználó nem választott ki átfolyás érzékelőt a szenzor beállítások képernyőn, akkor a vezérlő azt fogja ki jelezni az Elvárt vízátfolyás mérése LEARN EXPECTED FLOW képernyőn, hogy nincs átfolyás érzékelő NO FLOW SENSOR.
Ha a felhasználó nem választott ki egy zónát az vízátfolyás megfigyelésére akkor a vezérlőn a nincs átfolyás figyelt zóna NO FLOW STATION és a nincs futási idő NO RUNTIME felirat fog megjelenni még abban az esetben is ha van futási ideje a zónáknak.
Ha a felhasználó nem állított be zóna futási időket a zóna futási idő beállítások menüben akkor a képernyőn a „nincs futási” idő NO RUNTIME felirat fog megjelenni.
Ha ezek a szempontok közül egyik sem teljesül akkor a kijelzőn megjelenik mind a három hiba üzenet.
Miután végzett a beállításokkal, a vezérlő engedélyezni fogja az elvárt vízátfolyás mérését.
Amennyiben meg szeretné mérni az elvárt vízátfolyást minden zónára, fordítsa a kapcsolót a RUN pozícióba. A vezérlő elkezdi a diagnosztikai tesztelését a valódi vízátfolyásnak minden zónánál, ami korábban be volt programozva vízátfolyás felügyeletre. A vízátfolyás megállapítása zónánként nagyjából 1 percig tart. Fontos tudni, hogy a folyamat alatt a zóna be fog kapcsolni és öntözni fogja a területet.
Ha csak egy zóna vízfolyását szeretné megmérni, akkor a
Miután a megfelelő zóna számát látja a képernyőn fordítsa a kapcsolót a RUN pozícióba. A vezérlő elkezdi a diagnosztikai vízátfolyás tesztelést a kiválasztott zónánál. A vezérlő elindítja a zónát és a mérési folyamat egy percig is eltarthat.
Miután a vezérlő megmérte az elvárt vízátfolyást leállít minden zónát és visszaáll a fő dátum/idő képernyőre. Miután végzett a vízátfolyás meghatározás folyamattal átnézheti a vízátfolyást minden zónánál. Fordítsa a kapcsolót a haladó funkciókra ADVANCED FEATURES és válassza ki a Flow Operation menüpontot. A kijelzőn ekkor az elvárt vízátfolyás értéke látható. Az elvárt vízátfolyást kézileg állíthatja ebben a menüben vagy újra ismertetheti a vezérlővel bármelyik zóna vízfogyasztását az előző lépéseket megismételve. Ez szükséges lesz ha új szórófejeket szerel be vagy le, vagy szórófejeket cserélt egy zónánál, ami változtathatja a zóna vízfogyasztását.
Rendszer kikapcsolása – SYSTEM OFF
Minden öntözés leállításához, beleértve azokat a zónákat amik éppen futnak, tekerje a forgókapcsolót a SYSTEM OFF pozícióba. Pár másodpercen belül megjelenik egy nagy OFF felirat a kijelzőn és minden zóna ami öntözött le fog állni, és nem indulhat új automatikus öntözés.
Lehetséges egy olyan periódus beállítása amikor a vezérlő kikapcsolva marad a System Off kapcsoló pozícióban. Ennek a funkciónak a Esőnap a neve, amiről bővebben az Esőnap rész alatt lesz szó.
Egy távirányítóval (SRR, ICR, ROAM) adott parancs Kikapcsolt SYSTEM OFF módban is aktiválja a vezérlőt. Ez egy távirányítású zóna vagy program indítás parancsnál igaz. A kijelző továbbra is OFF felirat lesz látható, de a parancsot elfogadja és elkezdi a zóna vagy a program öntözését.
A Solar Sync beállítása
A pontos mérési eredmények érdekében a vezérlő automatikát az adott régió átlagos, legmagasabb ET értékéhez kell programozni. Az alábbi táblázat segítségével tudja meghatározni saját régióját.
A táblázat segít Önnek meghatározni a lakókörnyezetének típusát. Négy általános ET régió létezik, mindegyiknél láthatja az adott régió leírását a jellemző ET és hőmérséklet értékekkel. Amennyiben lehetséges, ajánlott a régiót az átlagos júliusi ET érték alapján kiválasztani (mm/nap).

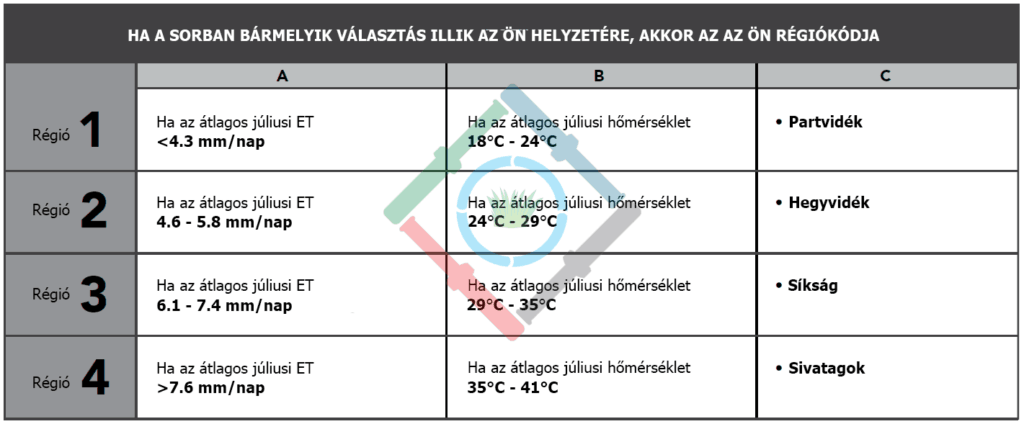

Az alábbi táblázat segítségével válassza ki saját régióját. A táblázat A, B ill. C oszlopa segít eldönteni, hogy mely régió felel meg Önnek leginkább:
- Ez az oszlop az ET érték – átlagos júliusi ET érték (mm/nap) – alapján határozza meg a régiókat. Ez alapján javasolt a régió kiválasztása.
- Ez az oszlop a hőmérséklet – júliusi átlaghőmérséklet (nem a legmagasabb júliusi hőmérséklet) – alapján határozza meg a régiókat.
- Ez az oszlop az adott régió általános leírását tartalmazza.
A régió kiválasztása és +/- vízmennyiség beállítása
Miután a Solar Syncet csatlakoztatta és hozzárendelte a vezérlőhöz, ki kell válassza az Önnek megfelelő régiót.
- Tekerje a forgókapcsolót az SOLAR SYNC SETTINGS állásba. A kijelző baloldalán látható szám jelzi a beállított régiót (Region), a jobboldalon látható szám pedig a +/- Vízmennyiség beállítást (+/- Water Adjustment Setting).
- Állítsa be a régiót a
- Állítsa be a +/- Vízmennyiség beállítást úgy, hogy a
- Használja a
Az ET memória törlése
Miután telepítette a Solar Sync érzékelőt a vezérlő elkezdi gyűjteni az ET adatokat. Ezek az adatok törölhetők ha szükséges.
- Tekerje a forgókapcsolót a SOLAR SYNC SETTINGS állásba.
- A
- A törlés megkezdéséhez nyomja le és tartsa lenyomva a
Az érzékelő ellenőrzése
Lehetővé teszi a felhasználó számára, hogy ellenőrizze a kommunikációt a Solar Sync érzékelő és a vezérlő között.
- Tekerje a forgókapcsolót a SOLAR SYNC SETTINGS állásba.
- A
- A vezérlő elvégzi a kommunikáció ellenőrzését és megjeleníti a következő válaszok egyikét:
- Upgrade power module – a vezérlő alapmodulja nem kompatibilis a beépített Solar Sync-el. Cserélje ki az alapmodult egy 2.1 vagy annál újabb verzióra.
- Sensor OK – A Solar Sync érzékelő csatlakoztatva és megfelelően működik.
- Sensor failed – A Solar Sync érzékelő nincs csatlakoztatva, nincs engedélyezve vagy nem működik megfelelően.
MEGJEGYZÉS: Ahhoz, hogy ez a funkció működjön a Solar Sync engedélyezve kell legyen. Ha nincs engedélyezve a kijelzőn a “Sensor Failed” felirat fog megjelenni. A Solar Sync engedélyezéséhez kövesse az Érzékelő beállítása fejezet lépéseit.
Solar Sync késleltetés – SOLAR SYNC DELAY
A beépített Solar Sync programmal rendelkező Hunter I-Core képes az évszak szerinti igazítás (százalékos beállítás) automatikus, minden napos beállítását késleltetni, egészen 99 napig. Ez a lehetőség azon felhasználók számára lehet hasznos, akik nem akarják, hogy a Solar Sync átállítsa a programozott zóna öntözési időket amíg a beállított vetési vagy túlöntözési időszak tart. A Solar Sync Delay lehetővé teszi, hogy a vezérlő egy kézzel beállított százalékos érték szerint üzemeljen, a késleltetés ideje alatt. Azok a programok, melyeknél engedélyezve van a Solar Sync Általi Szabályozás, a most beállított százalékos értéket fogják használni, amíg a beállított időszak véget nem ér. Miután letelt a beállított időszak , újra a Solar Sync által végzett napi mérések szabályozzák az öntözést.
- Tekerje a forgókapcsolót az ADVANCED FEATURES állásba.
- A
- Használja a
- A
Haladó beállítások
A haladó funkciók módban további funkciók és haladó programozási lehetőségek találhatóak. A
Nyelv kiválasztása – SET LANGUAGE
Ennek a funkciónak a segítségével beállíthatja a kijelző nyelvét Angolra, Spanyolra, Németre, Portugálra vagy Olaszra.
- Tekerje a forgókapcsolót az ADVANCED FEATURES állásba.
- A
- A
- Nyomja meg a
Mértékegység beállítása – SET UNITS
Ezzel a funkcióval kiválaszthatja, hogy melyik mértékegységet szeretné használni az Angolszász vagy a Metrikus közül.
- Tekerje a forgókapcsolót az ADVANCED FEATURES állásba.
- A
- A
- Nyomja meg a
Érzékelő beállítása – SENSOR CONFIGURATION
Ennek a lépésnek az elvégzése fontos ha érzékelőt fog csatlakoztatni a vezérlőhöz. Ha ön nem fog érzékelőt csatlakoztatni a vezérlőhöz akkor ezt a lépést átugorhatja. A szenzor beállítása funkció segítségével be tudja állítani, hogy a SEN1 vagy SEN2 kimenetek elfogadjanak egy Hunter Clik típusú érzékelőt, egy Solar Syncet, egy Hunter HFS átfolyásérzékelőt vagy egy nem Hunter gyártmányú átfolyásérzékelőt. Fontos, hogy a megfelelő átfolyás érzékelő méretet programozza be. A HFS szenzorokat mindig a Hunter FCT fittingbe kell bekötni és a helyes fitting méret kiválasztásával automatikusan beállítódik a szenzor.
- Tekerje a forgókapcsolót az ADVANCED FEATURES állásba.
- A
Érzékelő lehetőségek
| Átfolyásérzékelők |
| Clik Típusú Érzékelő |
| HFS 100 (1″ PVC csatlakozás 40-es érzékelő ház) |
| HFS 150 (1 ½” PVC csatlakozás 40-es érzékelő ház) |
| HFS 158 (1 ½” PVC csatlakozás 80-as érzékelő ház) |
| HFS 200 (2″ PVC csatlakozás 40-es érzékelő ház) |
| HFS 208 (2″ PVC csatlakozás 80.as érzékelő ház) |
| HFS 300 (3″ PVC csatlakozás 40-es érzékelő ház) |
| HFS 308 (3″ PVC csatlakozás 80-as érzékelő ház) |
| HFS400 (4″ PVC csatlakozás 40-es érzékelő ház) |
| Custom 1,2, és 3 |
Amennyiben a

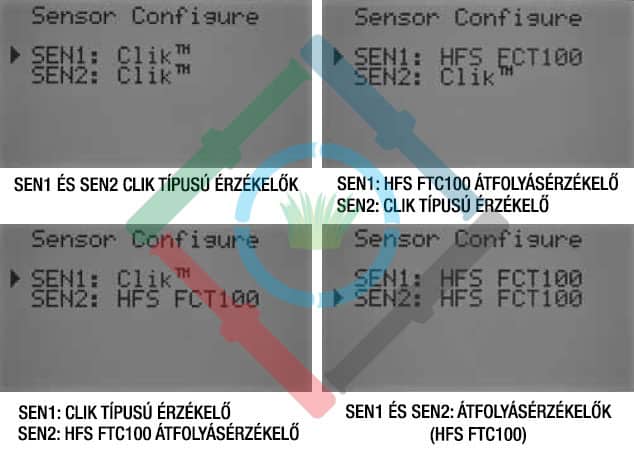

Amennyiben Clik szenzort választ ki a SEN1-nek vagy SEN2-nek a szenzor beállítás képernyőn belül akkor lehetősége lesz kiválasztani zónánként egyet vagy mindkettőt az érzékelők közül, hogy leállítsák az öntözést a Set Sensor Operation képernyőn, amiről korábban szó esett.
A gyári alapbeállítások SEN1-re és SEN2-re Clik érzékelők lesznek. Ha önnek nincs érzékelője bekötve a vezérlőbe akkor a szenzor beállítás részleget figyelmen kívül hagyhatja. Mindaddig amíg az áthidaló patkók összekötik a két érzékelő kimenetet a vezérlőben, az áramkör zárt marad és a szenzor nem fog hibásan riasztani vagy öntözést leállítani.
Nem Hunter márkájú átfolyás érzékelő beállítása
A Custom 1, 2, és 3 nem Hunter típusú átfolyás érzékelő programozására választható ki. Nyomja meg a
A
Ha egy HFS érzékelő ki lett választva és beprogramozva a szenzor beállítások képernyőn, akkor a forgókapcsoló RUN állása mellett a főképernyő villogó átfolyás értéket fog mutatni mindig amikor egy zóna öntöz. Ha egy zóna átfolyása még nincs megtanítva a vezérlővel, vagy a zóna nincs engedélyezve az átfolyás figyelésnél (amiről az Átfolyás működése és manuális működtetés szekcióban lesz bővebben szó) a képernyő ebben az esetben 0.0 liter/perc-et fog jelezni mert a HFS ki lett választva.
Vízátfolyás működése – STATION FLOW
Az vízátfolyás működése beállítás segítségével be tud programozni vízátfolyás figyelő funkciókat minden zónára. Be tudja programozni a vezérlőt, hogy figyelje a vízátfolyást egy zónánál vagy sem.
- Tekerje a forgókapcsolót az ADVANCED FEATURES állásba.
- A
- A
- A kurzor a MONITORED felirat mellett fog megjelenni. A
Ha a vízátfolyás figyelés engedélyezve van (Yes), akkor meg lesz a lehetősége, hogy megváltoztasson néhány értéket minden zóna megfigyelt vízátfolyásán. Amint a zóna engedélyezve lesz megjelenik az új képernyő a következő lehetőségekkel:
- Várt vízátfolyás (EXPECTED) – a becsült vízfolyás a zónán Liter Per Percben (LPM), vagy Gallon Per Percben (GPM).
- Túlzott vízelfolyás (OVERFLOW) – A várt vízátfolyás 110%-ától 300%-áig állítható. A rendszer működése alatt, ha a zóna vízfogyasztása meghaladja a beállított túlzott vízelfolyás maximumát akkor a vezérlő leállítja a rendszert és elindítja a diagnosztika tesztelést. Például, ha a várt vízátfolyás 20 l/min (LPM) és a túlzott vízelfolyás 115%-ra van állítva, akkor a tényleges átfolyásnak 15%-al ( 3 liter) meg kell haladnia a várt vízátfolyást. Ezért a zónának meg kéne haladnia a 23 l/min (LPM)-t, hogy a vezérlő túlzott vízelfolyás riasztást indítson.
- Alacsony vízátfolyás (UNDERFLOW) – A várt vízátfolyás 10%-ától 100%-áig állítható. A rendszer működése alatt, ha a zóna a vízátfolyása megadott alacsony vízátfolyás százaléka alá esik, a vezérlő leállítja a rendszert. Például, ha az elvárt átfolyás 20 l/min (LPM) és az alacsony vízátfolyás értéke 50%-ra lett állítva akkor a tényleges átfolyásnak 50% alá kell mennie (10 liter). hogy a vezérlő Alacsony vízátfolyás riasztást indítson.
- Késleltetés (START DELAY) – 5 másodperctől 10 percig állítható. A Késleltetés megelőzi az idő előtti rendszer leállást, aminek a szabálytalan vízfolyás lehet az oka, azzal, hogy időt nyer a leállításnak. Megadja a lehetőséget a rendszernek, hogy stabilizálódjon mielőtt megtörténik a leállítás.
Miután a zóna felügyelete engedélyezve lett, nyomja meg a
Ha a vízátfolyás figyelés be van kapcsolva egy zónánál, akkor a gyári beállításokat fogja látni a képernyőn. A várt vízátfolyás mező üres lesz mert a tényleges mérés még nem történt meg. Erről a folyamatról a manuális működtetés, várt vízátfolyás megismerése rész alatt olvashat bővebben. A túlfolyás értéke 115% lesz, az alacsony vízátfolyás 50% és a késleltetés pedig 1 percre lesz állítva.
A vízátfolyás értékek beállítása fontos, hogy a vezérlő tudja melyik zónákat figyelje. Fontos kiegészítő lépéseket kell elvégezni, hogy teljes legyen a vízátfolyás felügyelete. Hozzá kell adni egy átfolyás érzékelőt a szenzor beállítások képernyőn, és a felügyelet alatt lévő zónák vízátfolyását meg kell taníttatni a vezérlővel.
Ha egy zóna vízátfolyás felügyelet alatt van, fontos tudni, hogy a rendszer állapot kijelző panelen a vízátfolyás lámpa aktív lesz az adott zónánál. Amennyiben a vízátfolyás felügyelet egyéb szükséges alkotóelemei még nem lettek beprogramozva, de a zóna átfolyás felügyelet engedélyezve lett, akkor a rendszer vízátfolyás státusz lámpa zölden fog világítani ezzel normális vízátfolyást jelezve.
Részletesebb leírás arról, hogy mi történik túlzott vízelfolyás vagy alacsony vízátfolyás esetén, a Rendszerállapot Panel/Vízátfolyás állapot fejezete alatt olvasható. Fontos elolvasni és megérteni ezt a leírást mielőtt belekezdene a vízátfolyás felügyeletbe.

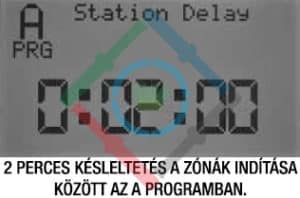

Zónaindítás késleltetése – STATION DELAY
Ez a funkció lehetőséget ad a felhasználónak, hogy szünetet iktasson be két zóna indítása közé. Ez nagyon hasznos olyan rendszereknél ahol a mágnesszelepek lassan záródnak, vagy olyan szivattyús rendszereknél ahol a vízátfolyás majdnem maximumon van vagy lassú a kút után töltődése. Programonként eltérő késleltetések állíthatóak be az egyes zónák között (1 másodperctől 9 óráig).
- Tekerje a forgókapcsolót az ADVANCED FEATURES állásba.
- A
- A zóna késleltetés képernyőn a
- A
Az öntözés időszakos tiltása – NO WATER WINDOW
Ennek a funkciónak a segítségével kikapcsolhatja az automatikus öntözést a nap egy tetszőleges időtartamában, ezt is programonként külön teheti meg.
- Tekerje a forgókapcsolót az ADVANCED FEATURES állásba.
- A
- Ha a
- A
- Amikor a
Például: Ha a letiltás kezdete reggel 8 órára van állítva és a vége délután 5 órára, a vezérlő ebben az intervallumban nem fog öntözni. A
Ha egy automatikus vagy manuális program átfedi és belefut egy letiltási időtartamba, akkor az öntöző felfüggeszti ezt a programot.
A program folytatni fogja a futási idők visszaszámlálását. Ha a letiltási idő lejár és a program továbbra is visszaszámol, akkor a vezérlő elindítja az öntözést. Miután a program véget ér, a kijelző visszatér a pontos dátum és idő képernyőre, ott pedig egy hiba üzenetet fog mutatni, jelezve, hogy az öntözés beleért a letiltási idő határaiba és azt, hogy melyik programon belül történt mindez.
Ez az üzenet azt mutatja Önnek, hogy az öntözés elmaradt vagy föl lett függesztve és lehetséges, hogy szükség van kiegészítő öntözésre, hogy bepótolja a letiltási idő alatt elmaradt öntözést. Egy manuálisan, távirányítóval vagy vezérlőről indított zóna fölülírja a letiltást és engedélyt kap az öntözésre.
Firmware információ
Itt tekintheti meg a vezérlő firmware verzióját.
Könnyen visszahívható memória – Easy Retrieve™
Az Easy Retrieve funkció lehetőséget ad, hogy elmentse a gyakrabban használt programjait és beállításait a memóriába, melyek később bármikor könnyedén visszahívhat onnan. Ennek a funkciónak a segítségével könnyen visszaállíthatja a vezérlőt az eredetileg beprogramozott öntözésére ha valamilyen ok folytán az Ön beállításai elállítódtak volna.
Öntözési program mentése a memóriába
- Tekerje a forgókapcsolót az ADVANCED FEATURES állásba.
- A
- A
- Nyomja meg a
Mentett program visszaállítása
- A
- Nyomja meg a
Ha kitörli a vezérlő memóriáját a ADVANCED FEATURES (Haladó funkciók) alatt található ERASE ALL (Minden törlése) funkcióval, amiről később lesz szó, akkor a vezérlő visszaáll a gyári beállításokra és nem lesz lehetősége az Easy Retrieve-ben elmentett program visszaállítására. Az elmentett Easy Retrieve program fölül lesz írva és elvész.
Minden beállítás törlése – ERASE ALL
A minden törlése funkció kitörli a vezérlő teljes memóriáját és visszaállít mindent a gyári alapbeállításokra. Miután elvégzi a törlést, minden programozás törölve lesz, beleértve az Easy Retrieve-ben mentett programot is. A törlést akkor végezze el ha újra szeretné programozni a vezérlőt az alapoktól.
- Tekerje a forgókapcsolót az ADVANCED FEATURES állásba.
- A
- A törlés megkezdéséhez nyomja le és tartsa lenyomva a
A kijelzőn rövid tájékoztatást kap a törlés folyamatáról, majd jelzi a sikeres törlés végét.
Kijelző kontrasztjának beállítása – LCD ADJUST
Az LCD kijelző beállítása funkcióban növelheti vagy csökkenheti a kijelző kontrasztját. Ez hasznos, ha a kijelzőt jobban láthatóvá szeretné tenni változó fényviszonyok alatt.
- Tekerje a forgókapcsolót az ADVANCED FEATURES állásba.
- A
- A
Vízátfolyás összesítő – FLOW TOTALIZER
A vízátfolyás összesítő funkció megmutatja az összes víz használatot literben vagy gallonban. Ez az automatikus programok, manuális programok, távirányítású indítások és más egyéb vízhasználat, ami bekapcsolja az átfolyás érzékelőt, beleértve a rendszerben lévő szivárgásokat is. Az vízátfolyás összesítő képernyőn két kezdő pontot vagy referenciát kap amiből a vízátfolyás számítások elvégezésre kerülnek. Ez a két pont A és B-ként lesz megnevezve. Mindkét pontot bármikor újraindíthatja. Ez hasznos ha nyomon szeretné követni a vízfogyasztást éves vagy havi szinten is. Az év elején újraindítja az A pontot és az attól a ponttól fogva jegyezni fogja a vízhasználatot. A B pontot pedig minden hónap végén kell újraindítani, hogy az elkezdje a következő hónap adatait gyűjteni.
- Tekerje a forgókapcsolót az ADVANCED FEATURES állásba.
- A
- A
- Ha újra szeretné indítani ezt a referencia pontot nyomja meg és tartsa lenyomva a
- Nyomja meg a
MEGJEGYZÉS: A vízátfolyás összesítő funkció nem indul újra ha használja a Minden Törlése funkciót. Ez biztosítja, hogy a vízfolyás adatai ne vesszenek el a vezérlő újraindításánál.
Teljes öntözési idő – TOTAL WATERING TIME
A teljes öntözési idő funkció kijelzi a programhoz tartozó zónák összevont futási idejét. A kijelzett teljes idő csak a Programon belüli egyetlen indítási idő ábrázolása és nem pedig az összes indítási idő összevonva.
A vezérlő felismeri, hogy melyik zónának van futási ideje a kiválasztott programban és összeadja az összes ilyen zónának a futási idejét, ezzel megadva a teljes futási idejét vagy az öntözés időtartamát az adott programnak. A teljes öntözési idő nem veszi figyelembe az öntözés és beszivárgási, valamint a zóna késleltetési időket, melyek növelik a teljes öntözési időt.
A
Rejtett funkciók
Esőnap beállítása
Az Esőnap funkció segítségével a felhasználó beállíthat egy időtartamot, ami alatt a vezérlő kikapcsol, és ha ez lejár a rendszer visszatér az automatikus öntözéshez. Ez hasznos ha front vagy egyéb időjárási körülmény miatt szüneteltetni kell az öntözést pár napig.
- Tekerje a forgókapcsolót a SYSTEM OFF pozícióba.
- Nyomja meg a
- Fordítsa vissza a kapcsolót a RUN pozícióba. A kijelzőn meg fog jelenni a hátralévő napok száma a következő öntözésig. Ez minden éjfélkor visszaszámol.
Távirányítóval adott parancsok ugyanúgy működnek az esőnapok alatt mint a Kikapcsolt SYSTEM OFF módban. Távirányítóval adott kézi zóna és kézi program indítás parancsok aktiválják a vezérlőt és a kiválasztott zónák elindulnak.
Amint visszafordítja a kapcsolót a Kikapcsolt SYSTEM OFF pozícióba az Esőnapok eltörlődnek és újra kell programoznia őket. Fontos, hogy a kapcsolót a RUN pozíción kell hagyni, hogy megmaradjanak a beállított esőnapok.
Azonnali kézi indítás és zónák közötti léptetés
Ennek a funkciónak a segítségével a felhasználó indítani tud egy kézi programot, hasonlóan mint ahogy a kézi üzemeltetés MANUAL OPERATION kapcsoló pozícióban, azzal az előnnyel, hogy nem kell a forgókapcsolót használni. Aktiválni fog minden zónát ami a kiválasztott programban van és azok a programban megadott ideig fognak öntözni.
- Tekerje a forgókapcsolót a RUN állásba, nyomja le és tartsa lenyomva a
- A vezérlő alapbeállításként az A programot választja ki. A
- A zónák futási ideje villogni fog. A
- Miután nem nyom meg több gombot, a vezérlő elkezdi az öntözést. Ha a kézi program elkezdődött, a
Tesztprogram indítása – TEST PROGRAM
A Hunter I-Core-nak van egy gyors tesztprogramja, ami elindít minden zónát egy, a felhasználó által választott időre, számszerinti sorrendben. Ez a teszt egy egyszerű módja annak, hogy meggyőződjön a zónák megfelelő üzemeléséről, vagy diagnosztizálja a kábelkötéseket. Ezen kívül még van benne egy gyors lehetőség amivel lehet lépkedni a zónák között a
- Fordítsa a kapcsolót a RUN pozícióba, nyomja le és tartsa lenyomva a
- A teszt program TEST PROGRAM képernyő fog megjelenni az 1-es zónával és 0:00-ás villogó futási idővel.
- A
- A
- Ha nem nyom meg további gombokat a teszt program elindul 3 másodperc után.
- Miután a teszt program elindult a zónák között lehet lépkedni előre vagy hátra anélkül, hogy végig érne a futási idejük. A
Teljes vízátfolyás felügyeleti folyamat
Ez a teljes folyamata a vízátfolyás felügyelet beállításának és elindításának a Hunter I-Core vezérlőhöz. Több programozási lépés van ami szükséges a zónák vízátfolyásának a felügyeletéhez. Fontos elvégezni az összes lépést a pontos vízátfolyás felügyelethez.
1.
Mielőtt bármilyen programozáshoz hozzá látna, kell, hogy legyen egy beállított automatikus zóna futási idő a zóna futási idők Set Station Run Times beállítása alatt azokhoz a zónákhoz amiknél felügyelni szeretné a vízátfolyást. A felismerési folyamat nem kezdődik el amíg be nem programozza a zónák futási idejét, mivel a vezérlő nem ismeri fel a zóna egységet amíg nincs beprogramozott futási ideje.
2.
Fordítsa a kapcsolót a haladó funkciókra ADVANCED FEATURES. A
3.
Nyomja a
4.
Nem Hunter típusú átfolyás érzékelőknél a Custom 1, Custom 2 vagy Custom 3-at (csak az I-Core fémházas kivitelnél érhető el) kell választani az átfolyás érzékelő típusának. Ha kiválasztotta, a
5.
A
6.
A
7.
A kijelzőn a Station 1 Flow Monitored (1-es zóna vízátfolyás felügyelete) és egy villogó NO (Nem) felirat jelenik meg. Ez azt jelenti, hogy a zóna vízátfolyása nem lesz felügyelve. A
8.
Tekerje a forgókapcsolót a MANUAL OPERATION állásra. A
9.
Ha meg szeretné mérni az összes zónához tartozó elvárt vízátfolyást, akkor tekerje a forgókapcsolót a RUN pozícióba. A vezérlő megméri az összes zóna vízfogyasztását melyeknél be lett programozva a vízátfolyás felügyelete, és van beállított futási idejük. A mérési folyamat automatikusan elindít minden zónát körülbelül 1 percre a vízfolyás értékének meghatározása céljából. Miután végzett a mérésekkel, a vezérlő visszaáll az automatikus beállításaira és a vízátfolyás felügyelet aktív lesz.
A Learn Expected Flow kijelző azt is jelzi ha valami probléma van a programozással. Ha a zóna futási idők nincsenek beállítva a zóna futási idők beállítása képernyőn Set Station Run Times, akkor a vezérlő a No Runtime (Nincs öntözési Idő) hibaüzenetet fogja mutatni.
Ha nincs kiválasztva zóna a vízátfolyás felügyeletére a Flow Operation (Vízátfolyás üzemeltetése) szekcióban a haladó funkciók alatt, akkor a kijelző a No Flow Station (Nincs megfigyelt vízátfolyású zóna) és a No Runtime (Nincs öntözési Idő) hibaüzeneteket fogja mutatni.
Amennyiben nincs HFS FCT átfolyásérzékelő méret beállítva az Haladó beállítások/Érzékelő beállítás menüben, akkor a kijelzőn a No Flow Sensor (Nincs átfolyás érzékelő) hibaüzenete látható.
Miután végzett a vízátfolyás felügyelet programozásával, fontos a túlfolyás és alacsony vízátfolyás esetén fellépő körülmények szabályainak megértése. A vezérlő el fog indítani egy diagnosztikai tesztelés folyamatot, ami fölméri, hogy van-e alacsony vízátfolyás vagy túlfolyás a rendszerben. A folyamat teljes leírása a vezérlő diagnosztikák és hibaelhárítás szekcióban a rendszer állapot kijelző panel bekezdés alatt található. Fontos ennek a fejezetnek az elolvasása a vízátfolyás felügyelet folyamat megértésének érdekében.
Rendszerállapot panel
A rendszerállapot kijelző LED-ek segítségével gyors visszajelzést ad a rendszer állapotáról beleértve az érzékelő állapotát, a mágnesszelepek működést és a vízátfolyás felügyeletet.
Érzékelő állapot

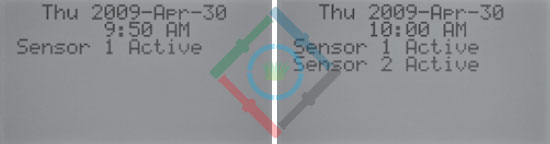

Az érzékelő állapot jelző lámpák azt jelzik, hogy egy érzékelő inaktív (zárt állapot) vagy aktív (nyitott állapot). Ha a vezérlő aktív állapotot érzékel a SEN1 vagy SEN2 kimeneteken akkor pirosan fog világítani. Egy felirat is jelezni fogja, hogy melyik szenzor aktív.
Ha egy zóna be lett programozva az SET SENSOR OPERATION (Érzékelő működésének beállítása) forgókapcsoló pozícióban, hogy felismerje az érzékelőt, akkor a vezérlő fel fogja függeszteni annak a zónának az öntözését.
Ha a vezérlő zárt áramkört érzékel a szenzor kimenetek között, akkor a szenzor státusz lámpa zölden fog világítani, ezzel jelezve, hogy egy szenzor inaktív. Minden programozott öntözési menetrend a normál beállítások szerint üzemel tovább ebben az esetben.
Ha nincs érzékelő csatlakoztatva a vezérlőhöz, amíg az áthidaló patkók hozzá vannak kötve a szenzor kimenetükhöz, a szenzor státusz lámpa zöld marad.
Ha az eső érzékelő fölülíró kapcsoló a fölülírás pozícióban van a vezérlő nem fogja üzemeltetni a szenzor állapot kijelző lámpát. Ekkor bármilyen Clik típusú szenzor, ami csatlakoztatva van az érzékelőhöz nem lesz figyelembe véve és az öntözés a normál beállítások szerint fog üzemelni.
Zónaállapot
A zóna állapot kijelző lámpa mutatja, ha egy zóna normálisan üzemel vagy ha túlfeszültség lép fel egy adott zónánál. A túlfeszültség állapot azt jelzi, hogy túl sok szolenoid van csatlakoztatva vagy a kábelezéssel/szolenoiddal van probléma, ami túlfeszültséget okoz.
Bármikor ha egy zóna aktiválva van és üzemel a zóna státusz lámpa zöld lesz. Ha a vezérlő túlfeszültséget érzékel egy zónánál a lámpa pirosan fog villogni és a kijelzőn egy hibaüzenetet fog látni.
A szám a FAULTS (Hibák) szó mellett a zóna számát jelzi ahol a túlfeszültség vagy zárlat jelentkezett. A
Vízátfolyás állapot
A vízátfolyás állapot jelző lámpa mutatja, hogy ha egy zónának elfogadható vízátfolyása van vagy pedig túlzott vízátfolyás lépett fel. A zóna vízátfolyás felügyeletet igenre (YES) kell állítani a az ADVANCED FEATURES/Flow Operation (Haladó beállítások/Vízátfolyás működése) menüben ahhoz, hogy a vízátfolyás állapot jelző LED felismerje a zóna vízfogyasztását. A beállításokat követően az Flow (átfolyásérzékelő) LED zölden fog világítani, ezzel jelezve az elfogadható vízfolyást vagy piros fog villogni ami túlfolyást vagy alacsony vízátfolyást jelent.
Ha a Hunter I-Core túlfolyást vagy alacsony vízátfolyást érzékel az indítási késleltetés START DELAY után, akkor a vízátfolyás állapot jelző lámpa pirosra vált és a vezérlő diagnosztikai tesztelésbe kezd, hogy meghatározza a problémát.
A vezérlő leállítja a zónát és szünet módba teszi körülbelül egy percre, hogy időt adjon a szabálytalan vízátfolyás helyreállására.
Miután letelt az egy perc a vezérlő újra elindítja a zónát [a kijelző még mindig a Isolating Flow Alarm (Vízátfolyás Riasztás Behatárolása)feliratot fogja mutatni]. A Start Delay (Indítás Késleltetése) lejártával, ha a zóna vízátfolyása megfelel az elvárt vízátfolyásnak, a vezérlő folytatni fogja az üzemeltetését a beprogramozott futási idő végéig, és a vízátfolyás állapot jelző lámpa zöldre vált. Ha a zóna vízfolyása nem áll be az elvárt értékre és a túlfolyás vagy az alacsony vízátfolyás még mindig fent áll, a vezérlő leállítja a zónát és az nem fog újra indulni. A vízátfolyás állapot jelző lámpa pirosan fog villogni és a vezérlő túlfolyás Overflow, vagy alacsony vízátfolyás Underflow üzenetet fog mutatni a zóna számával.
Ha az átfolyás érzékelő ki lett választva, a zónák be vannak állítva felügyeletre és a vízátfolyásuk meg lett mérve a vezérlő zölden fogja megvilágítani a vízátfolyás állapot jelző lámpát mindig amikor elfogadható vízátfolyás mérhető a rendszerben. A villogó piros lámpa elfogadhatatlan vízátfolyást jelez.
Azon zónák, melyekhez nem lett kiválasztva vízátfolyás felügyelet, másképp lesznek kijelezve a Vízátfolyás állapot jelző panelen. Egy olyan zóna, ami nincs megfigyelve nem fogja aktiválni a vízátfolyás állapot jelző lámpát és nem fogja zöldre váltani amikor elkezd üzemelni. Öt perccel a futási idő kezdete után a vezérlő felismeri, hogy van vízátfolyás és a vízátfolyás állapot jelző lámpa pirosan fog égni jelezve a nem betervezett vízátfolyást.
A nem megfigyelt zóna nem lesz leállítva. A vezérlő észleli a vízátfolyást és megállapítja, hogy nem betervezett Unsched Flow.
MEGJEGYZÉS: A Hunter I-Core vezérlő képes két program egyidejű futtatására, ami lehetőséget ad egy zóna futására aminek a vízátfolyása felügyelet alatt áll és egy másodikra aminek nincs felügyelet alatt a vízátfolyása. Ebben a ritka esetben a vezérlő nem fogja tudni meghatározni, hogy melyik zónának a vízátfolyását kellene figyelnie és túlfolyás állapotot fog jelezni.
A Hunter I-Core több zónát is el tud indítani egyszerre. Miután az indítási késleltetés START DELAY lejárt annál a zónánál, amelynél a vízátfolyás felügyelet aktív, és a vezérlő túlfolyást észlel, akkor diagnosztikai tesztelésbe kezd. A kijelzőn az Isolating Flow Alarm Please Wait… (Vízátfolyás Riasztás Behatárolása, Kérem Várjon…) felirat lesz olvasható.
A Hunter I-Core leállít minden zónát egy percre, hogy időt adjon a víznek az öntözőrendszer csővezetékeiben az egyenletes eloszlásra. Az egy perc elteltével a vezérlő újraindítja azokat a zónákat amelyeknél engedélyezve van a vízátfolyás felügyelet a beprogramozott indítási késleltetés idő hosszára. A vezérlő az átfolyás érzékelő segítségével meghatározza a vízátfolyást és eldönti, hogy elfogadható-e vagy sem. Ha a vízátfolyás értéke elfogadható a megfigyelt zónán, a vezérlő a beállított indítási késleltetés START DELAY lejárta után aktiválja a második zónát aminek a vízátfolyása nincs megfigyelve. Miután ez a zóna is elindul, a vezérlő újból túlfolyást fog érzékelni és diagnosztikai tesztelésbe kezd ismét. Ez a folyamat addig fog ismétlődni, míg a zóna futási ideje le nem jár, vagy átfedésbe nem kerül egy másik futási idővel.
Amennyiben a diagnosztikai tesztelés alatt a vezérlő azt állapítja meg, hogy abban a zónában amiben a vízátfolyás felügyelet alatt van, túlfolyás vagy alacsony vízátfolyás tapasztalható, a vezérlő leállítja a zónát és nem engedi újraindulni. A zóna, aminek nincs felügyelet alatt a vízátfolyása, tovább fog futni a beprogramozott idejéig.
Hunter gyorsellenőrzés – QUICK CHECK™
A Hunter gyors ellenőrzés egy hatékony és eredményes módja a problémák megállapításának kint a terepen. Ahelyett, hogy ténylegesen minden kábelt meg kellene vizsgálni, a felhasználó futtathatja a Hunter gyors ellenőrzés áramkör teszt folyamatot. Ez az áramkör diagnosztikai folyamat nagyon hasznos a rövidzárlatok gyors észlelésére, amit leggyakrabban a szolenoidok (mágnestekercsek) vagy a szigetelés nélküli kábelkötések érintkezése okoz (A csupasz közös kábel hozzáér egy csupasz zónakábelhez).
Hunter gyorsellenőrzés indításához fordítsa a kapcsolót a RUN pozícióba, nyomja le és tartsa lenyomva a
Pár másodperccel később a kijelzőn megjelenik az 1-es szám, nyomja meg a
A képernyő kezdetben a 20-as számot fogja mutatni majd egy másodpercen belül elindul a Hunter gyorsellenőrzés.
A vezérlő megvizsgálja az összes zónát és rövidzárlatot keres a zóna kimenetekben. Ha egy kábel rövidre zárt egy zónánál, akkor a vezérlő egy hibaüzenetet fog mutatni minden egyes hibás zónáról.
Üres forgókapcsoló állás
Ez a forgókapcsoló állás jövőbeli használatra van fenntartva.
Hibaelhárítás
Jelenség
Lehetséges ok
Lehetséges megoldás
A kijelző üres.
Ellenőrizze a vezérlő áramellátását.
A 14-lábas csatlakozó nincs rendesen csatlakoztatva.
A modul rögzítő kapcsoló a Power Off pozícióban van.
Javítsa ki az áramforrás csatlakozását.
Csatlakoztassa a szalagkábelt az előlap hátuljába.
Tolja el a kapcsolót a Power On pozícióba.
A kijelzőn a „Nincs váltófeszültség„ NO A/C POWER felirat látható.
Nincs áramellátás ami működtetné a vezérlőt/mágnesszelepeket.
Nézze meg, hogy a transzformátor megfelelően van-e telepítve vagy, hogy van-e kijövő feszültség.
A kijelzőn a „Hiba” FAULT felirat látható (túlfolyás OVERFLOW vagy alacsony vízátfolyás UNDERFLOW).
Túlfolyás/Alacsony vízátfolyás riasztás történt.
Nézze át a rendszert a probléma miatt.
Lehetséges zóna rövidzárlat.
Ellenőrizze a szolenoidokat és a kábelezést.
A kijelző azt mutatja, hogy az érzékelő aktív.
Az esőérzékelő félbeszakítja az öntözést vagy nincs telepítve.
Csúsztassa az eső érzékelő megkerülő kapcsolót a vezérlő előlapján a bypass pozícióba, hogy fölülírja az érzékelőt.
Ellenőrizze, hogy az áthidaló patkó összeköti-e a szenzor kimeneteket ha nincsen esőérzékelő csatlakoztatva.
A zóna nem öntöz.
Kábelezés vagy szolenoid hiba.
Indítson el kézileg egy zónát majd figyelje a képernyőt és a zóna állapot kijelző lámpát.
Ha a zóna állapot kijelző lámpa piros, ellenőrizze a szolenoidot vagy a kábelezést, beleértve a COM kábeleket is. A zónák kimenete nem haladhatja meg a 0.56A-t.
A vezérlő nem öntöz automatikusan.
Lehetséges programozási hibák
Szenzor leállás
Esőnap érvényben
Dátum/Idő hibák
Vizsgálja át minden programban az öntözési napokat, kezdési időket, és a zóna futási időket.
Ellenőrizze, hogy nincs-e a kijelzőn hibaüzenet.
Ellenőrizze a kijelzőt Esőnapok miatt.
Ellenőrizze a dátumot és időt, beleértve az AM/PM/24 beállításokat.
Eső vagy egyéb Clik érzékelő nem állítja le a rendszert.
Hibás szenzor típus vagy csatlakoztatás (áthidaló patkó nincs eltávolítva)
Hibás érzékelő beállítások a zónáknál
Egy Clik típusú érzékelőt használjon szenzor kimenetenként. Vizsgálja meg, hogy egy érzékelőből a kábelek csak a SEN1 vagy csak a SEN2 kimenetbe van kötve.
Távolítsa el az áthidaló patkót.
Tekerje a kapcsolót a SET SENSOR OPERATION pozícióba és ellenőrizze a helyes választ minden zónához a szenzortól.
A vezérlő ismétel egy programot vagy folyamatosan öntöz amikor nem is kellene bekapcsolva legyen.
Túl sok indítási időpont (felhasználói programozási hiba).
Csak egy kezdési idő szükséges aktív programonként. Ellenőrizze a program Indítási időpont beállítása fejezet utasításait.
A vezérlő nem ismeri fel a bővítőmodult (rossz összes zónaszámot mutat).
Rosszul elhelyezett modul
Kihagyott modul bemenet
Túlterhelt zóna modul kimenet
Vizsgálja meg, hogy a modulok a kábelezési kamra leghátuljában vannak és a modul zár be van-e kapcsolva.
Ellenőrizze, hogy egy modul bemenet sincs kihagyva balról jobbra.
Cseréljen ki egy biztosan jól működő modult az adott modullal. Ha az új modul működik a bemenetben, cserélje ki a régi modult. Ha a jól működő új modult sem ismeri fel a vezérlő, ellenőrizze az arany színű csatlakozásokat por, rozsda vagy kártevők jelenléte miatt.
A Solar Sync vízmennyiség beállítása túl alacsony.
Meg kell változtatni a Solar Sync beállítását.
Ha a maximum (10) vízbeállítást használja de annál is több évszak szerinti igazításra van szüksége, akkor a régió beállítást vegye eggyel lejjebb. (Pl: régió 4-ről régió 3-ra)
A Solar Sync vízmennyiség beállítása túl magas.
Meg kell változtatni a Solar Sync beállítását.
Ha a minimum (1) vízbeállítást használja de annál is kevesebb évszak szerinti igazításra van szüksége, akkor a régió beállítást vegye eggyel feljebb. (Pl: régió 2-ről régió 3-ra)
