Megbízható elemes vezérlő automatika, mely nem igényel elektromos hálózati megtáplálást
Hunter NODE elemes vezérlő
A Hunter NODE elemes vezérlő ideális olyan területekre, ahol nem lehet áramhoz jutni. Ha egy területet azért nem tudunk öntözni, mert nem lehet a kábeleket elvezetni a vezérlőtől a mágnesszelepekig, akkor jó szolgálatot tesz a Hunter NODE elemes vezérlő. A Hunter NODE egyenesen a szolenoidra szerelhető, fúrás, csavarozás vagy további kábelezés nélkül. Ellenálló kivitelének köszönhetően elviseli a szelepdobozban uralkodó mostoha körülményeket. A NODE vezérlőnek egy vagy két darab 9 V-os elem standard, vagy akár megnövelt energiát biztosít az egész öntözési szezonra. Kiemelkedő megbízhatósága mellett a Hunter NODE könnyen programozható, nagyméretű LCD kijelzővel, mesterszelep kimenettel, és a hagyományos Hunter programozással, 3 programmal és 4 indítási időponttal rendelkezik. A széles programozási lehetőségek, valamint a kiemelkedő megbízhatóság kompakt, de erőteljes elemes vezérlővé teszik a Hunter NODE-ot.
Jellemzők
Egy, vagy két darab 9 V-os elemmel működik. Két elem esetén megnövelt üzemidő.
1, 2, 4, 6 fix zónaszámú kivitelek
3 egymástól független öntözési program
Programonként 4 indítási időpont
Zóna futási ideje: max. 6 óra
Kézi programindítás
Mesterszelep indító kimenet a 2, 4, és 6 zónás modelleknél
A vezérlő és a szolenoid közötti maximális kábelhossz 30 méter lehet (1 mm átmérőjű kábellel).
Programozható kikapcsolás
Napelemmel (SPNODE) kompatibilis
Könnyen visszahívható másodlagos memória.
Évszak szerinti igazítás (vezérlőre vonatkozó, programonként külön nem állítható).
Esőérzékelő csatlakozási lehetőség
Elem töltöttségi szint kijelző
3.5 méterig vízálló. IP68
Műszaki adatok
Minősítések: IP68, CE, FCC, C-Tick
Tápellátás: 1 vagy 2 darab 9 V-os elem, vagy napelem panel (SPNODE)
Méretek: 89 mm átmérőjű és 64 mm magas
Környezeti hőmérséklet: -18 – 60°C
1 darab érzékelő bemenet
Mesterszelep indítási lehetőség
Kizárólag 9 V-os egyenáramú, „billenő” szolenoidot képes üzemeltetni.
Hunter NODE
Használati és programozási útmutató
Bevezetés
A NODE kezelőfelülete
LCD kijelző
Kijelző
Mutatja a programra vonatkozó összes információt.
Öntözési kör sorszám
Mutatja a programozott öntözési körök sorszámát.
Indítási időpont sorszám
Jelzi, hogy éppen melyik indítási időpontot programozzuk.
Program
Mutatja, hogy az A, B vagy C programot kezeljük.
Pontos idő és nap
Az idő és dátum beállítás során látszik.
Indítási időpont
Az indítási időpont beállítása során látszik.
Öntözési időtartam
A zónák futási idejének beállítása során látszik. Az időtartam 1 perc és 6 óra között állítható.
Öntözési napok
A felhasználónak lehetősége van egyedi napok vagy intervallum szerinti öntözés között választani.
Évszak szerinti igazítás (Százalékos beállítás)
Az évszak szerinti igazítás 10-150% között állítható. Gyárilag ez a beállítás 100%.
Rendszer kikapcsolás
Jelzi, ha az öntözés határozatlan időre szünetel.
Kézi indítás
A kézi indítás programozása során látszik. A felhasználónak lehetősége van kézzel indítani a zónákat.
Mesterszelep
Jelzi, hogy az 1-es zóna mesterszelepként üzemel. (csak a 2, 4 és 6 körös típusoknál)
Elem töltöttség
Jelzi az elem hátralévő élettartamát.
Esernyő
Jelzi, hogy az esőérzékelő felfüggesztette az öntözést.
Áthúzott esernyő
Jelzi, hogy az esőérzékelőt letiltották.
Programozó gombok
Plusz gomb
Növeli a kijelzőn villogó értéket.
Mínusz gomb
Csökkenti a kijelzőn villogó értéket.
Enter gomb
Kiválasztja a programozási lépést.
Jobbra nyíl gomb
A kiválasztott villogó értékről a következőre léphet.
Balra nyíl gomb
A kiválasztott villogó értékről az előzőre léphet vissza.
Program gomb
Ezzel lehet az A, B vagy C programot kiválasztani.
Telepítés

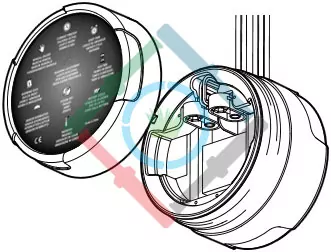

Az elem(ek) behelyezése
A NODE-ba két 9 V-os elemet lehet tenni (nem tartozék), ezzel működnek a mágnesszelepek és a program is. A vezérlő akár egy, akár két elemmel is működhet. Normál körülmények között egy elemmel 1 év, két elemmel 2 év a várható működés.
A NODE ház hátulján lévő fedelet vegye le, hogy az elemtartóhoz hozzáférjen.
Csatlakoztassa az elemeket a foglalatba és csavarja be őket a vezérlőbe.
Ellenőrizze, nincs-e víz az elemtartó fészekben.
Csavarja vissza a hátsó burkolatot és rögzítse a fedelet.
MEGJEGYZÉS: a NODE-ban van egy biztonsági háttérmemória, ami lehetővé teszi, hogy az elemek cseréjekor a program adatok ne vesszenek el.

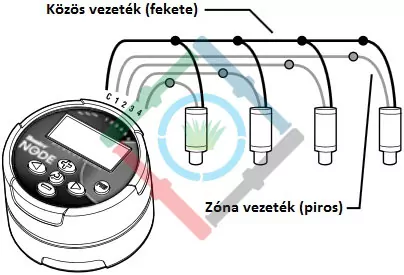

A szolenoidok csatlakoztatása
A NODE-100-ba a szolenoid be van kötve. A NODE-200, a NODE-400 és a NODE-600 vezérlők 2, 4 vagy 6 behúzó mágnest működtetnek. A Hunter DC (egyenáramú, impulzus) behúzó mágnesei könnyen beszerelhetők bármelyik Hunter műanyag mágnesszelepbe.
MEGJEGYZÉS: 9-11 V-os egyenárammal működő szolenoidot kell használni.A 24 V-os váltóáramú szolenoidok NEM működnek a NODE-dal.
Rögzítés
A NODE vezérlőt könnyen föl lehet szerelni bármelyik Hunter mágnesszelepre. A szereléshez kialakított tartóba csak be kell pattintani vezérlőt. A NODE előlapját gumifedél védi a rárakódó szennyeződés ellen.
Csavarja ki a mágnesszelepből a benne lévő behúzó mágnest.
Csavarja be a mágnesszelep fedelébe az egyenáramú impulzus behúzó mágnest (cikkszám: 458200).
A tartó nagyobb átmérőjű részét pattintsa a NODE házának közepére.
A kisebb átmérőjű részt pattintsa a szolenoidra.
Időjárás érzékelő csatlakoztatása
Vágja el a NODE-on a sárga vezeték hurkot.
Mindkét vezetékdarab végét 13 mm-en csupaszítsa le. Az esőérzékelő egyik vezetékét az egyik, a másikat a másik sárga vezetékhez kösse. Az esőérzékelő és a NODE közötti legnagyobb távolság legfeljebb 30 m legyen (a vezeték átmérője legalább 1 mm legyen).
A vezetékek összekötéséhez vízmentes csatlakozót használjon.
MEGJEGYZÉS: A NODE-hoz nem alkalmas a Hunter Wireless Rain-Clik vagy más 24VAC igényű esőérzékelő.
Programozás
A NODE-nak a többi Hunter vezérlőhöz hasonlóan 3 programja van, mindegyiket naponta 4-szer lehet indítani. A többi Hunter vezérlőn forgatógombbal lehet egyik programozási lépésről a másikra váltani, a NODE-dal azonban a
gombot használva lehet az öntözési programot gyorsan és könnyen elkészíteni. A programozáskor a kijelzőn villogó értéket a
vagy
gombbal lehet megváltoztatni. Ha egy nem villogó értéket szeretne módosítani, a
vagy
gombbal lépegessen, amíg a kívánt érték nem villog.
Alvó üzemmód
Alapesetben a NODE kijelzője mutatja a hét napját, az MV-t (ha mesterszelepet használnak) és az elem várható élettartamát. Ha rövid ideig nem működik a vezérlő, az elem élettartamának meghosszabbítása érdekében a kijelző kikapcsol. Bármelyik gomb megnyomásával a NODE kijelző újra látható lesz.
Működés közben
Amikor a vezérlő működik, vagyis fut egy program, a kijelzőn látható a kör sorszáma, a program betűjele, a még hátralévő öntözési időtartam, továbbá az öntözőfej ikon villog.
A pontos idő és dátum beállítása
- Nyomja a
gombot, amíg az
ikon meg nem jelenik. - 4 számjegy látszik, ez mutatja az évet. A
vagy gombbal módosíthatja, a gombbal pedig tovább léphet a hónap beállítására. - 4 számjegy villog, az első kettő a hónap. A vagy gombbal módosíthatja, a gombbal pedig tovább léphet a nap beállítására.
- Csak a 2 jobboldali szám villog, ez a nap. A vagy gombbal módosíthatja, a gombbal pedig tovább léphet az AM/PM/24 idő kijelzés beállítására.
- Az AM/PM/24 óra villog. A vagy gombbal módosíthatja, a gombbal pedig tovább léphet az óra beállítására.
- 4 számjegy látszik, az első kettő villog, ami az órákat jelenti. A vagy gombbal módosíthatja, a gombbal pedig tovább léphet a percek beállítására.
- 4 számjegy látszik, a második kettő villog, ami az perceket jelenti. A vagy gombbal módosíthatja az órát. A gombbal visszaléphetünk a 2-es pontra az év beállításához.
- A gomb megnyomásával tovább léphet a következő funkció programozásához vagy engedheti a vezérlőnek, hogy visszatérjen alvó üzemmódba.
ikon meg nem jelenik.Indítási időpontok beállítása
- Nyomja a gombot, amíg az
ikon meg nem jelenik. - Az indítási időpont villogni fog a program betűjele (A, B vagy C) és az indítási idő száma (1, 2, 3 vagy 4) mellett. Minden programhoz 3 különböző indítási időpontot lehet megadni.
- A vagy gombbal módosíthatja a kiválasztott program indítási idejét. Minden gombnyomással 15 percet léptethetünk.
- Ha további indítási időpontot szeretne hozzáadni a kiválasztott programhoz nyomja meg a gombot.
- Ha másik programhoz szeretne indítási időpontot hozzáadni, nyomja meg a
gombot. - A gomb megnyomásával tovább léphet a következő funkció programozásához vagy engedheti a vezérlőnek, hogy visszatérjen alvó üzemmódba.
ikon meg nem jelenik.
Futási idő beállítása (az öntözés hossza)
- Nyomja a gombot, amíg a
ikon meg nem jelenik. - Megjelenik a futási idő és villogni fog. Szintén megjelenik a program betűjele (A, B vagy C) és a kijelző bal alsó sarkában a # kiválasztott zóna. A vagy gombbal beállíthatja a kívánt futási időt, ami 1 perctől 6 óráig terjedhet.
- Nyomja meg a gombot a következő zónára lépéshez.
- Ha másik programhoz szeretne futási időt hozzáadni, nyomja meg a gombot.
- A gomb megnyomásával tovább léphet a következő funkció programozásához vagy engedheti a vezérlőnek, hogy visszatérjen alvó üzemmódba.
ikon meg nem jelenik.MEGJEGYZÉS: Miután az utolsó körre is beprogramozta az öntözési időtartamot, nyomja meg a gombot, hogy a program teljes öntözési időtartamát megtekinthesse.
Öntözési napok beállítása
Egyéni napok
- Nyomja a gombot, amíg a
ikon meg nem jelenik. - A kijelzőn megjelenik a program betűjele (A, B vagy C).
- A nyíl a hét egyik napjára mutat, amikor öntözés történik. A és gombokkal léptethet a napok között.
- Nyomja meg a gombot, hogy engedélyezze, a gombot, hogy letiltsa az öntözést a kiválasztott napon. A nyíl megjelenik az aktív program öntözési napján.
- Ha másik programban szeretné beállítani az öntözés napjait, nyomja meg a gombot.
- A gomb megnyomásával tovább léphet a következő funkció programozásához vagy engedheti a vezérlőnek, hogy visszatérjen alvó üzemmódba.
ikon meg nem jelenik.
Páros/páratlan napokon való öntözés
Ez a tulajdonság a hónap napjainak számozását használja a hét konkrét napjai helyett.
- Nyomja a gombot, amíg a ikon meg nem jelenik.
- Nyomja a gombot, amíg a kurzor a páros (E) vagy a páratlan (O) jelzés felett megjelenik.
- Nyomja meg a gombot, hogy kiválassza vagy a gombot, hogy elvesse az öntözést a páros vagy a páratlan napokon.
- Ha engedélyeztük a páros vagy páratlan napokon történő öntözést, onnantól csak az kurzor lesz látható a kijelzőn.
Intervallum szerinti öntözés
- Nyomja a gombot, amíg a ikon meg nem jelenik.
- Nyomja a gombot, amíg a kurzor az INT felett megjelenik.
- Nyomja meg a gombot, egy villogó 1-es fogja jelezni az öntözések közötti napok számát.
- A vagy gombbal módosíthatja a napok számát 1 és 31 között.
Évszak szerinti igazítás (százalékos állítás)
- Nyomja a gombot, amíg a
ikon meg nem jelenik. - A vagy gombbal csökkentheti vagy növelheti az alapértelmezett 100%-ot (10-150% között)
- A százalékos állításban megadott érték minden programra vonatkozik, és azonnal befolyásolja a futási időket. Például az eredetileg 20 percre programozott futási idő 50%-os beállítás mellett már csak 10 perc.
ikon meg nem jelenik.
A rendszer kikapcsolása
A vezérlő kikapcsolásához tartsa nyomva a gombot, amíg a kijelzőn meg nem jelenik az
ikon és az OFF felirat. Az automata üzemmód visszakapcsolásához nyomja meg a gombot. A vezérlő azonnal visszatér automata üzemmódba és a kijelzőn megjelenik az idő és az elem töltöttségét jelző ikon.
Kézi indítás
A kézi indítással lehetőségünk van letesztelni minden zónát vagy egy programot meghatározott futási idővel. Ha csatlakoztatott esőérzékelőt figyelmen kívül hagyja ebben a módban.
- Bizonyosodjon meg róla, hogy a vezérlő alvó üzemmódban van. Tartsa nyomva a gombot, amíg a
ikon megjelenik. - A kijelző bal alsó sarkában megjelenik a zóna száma és a futási idő.
- A és gombokkal válassza ki a kívánt zónát, a és gombokkal állítsa be a zóna kézi öntözési idejét.
- Egy program manuális indításához nyomja meg a gombot. A kijelzőn megjelenik a program betűjele (A, B vagy C). Ha másik programot szeretne kiválasztani, nyomja meg újból a gombot.
- A kézi öntözés befejezéséhez nyomja meg a gombot, amíg az idő 0-ra csökken.
- A gomb megnyomásával tovább léphet a következő funkció programozásához vagy engedheti a vezérlőnek, hogy visszatérjen alvó üzemmódba.
ikon megjelenik.
MEGJEGYZÉS:
Kézi öntözés közben a és gombok segítségével növelheti vagy csökkentheti az adott kör öntözésének hátralévő idejét
Kézi öntözés közben a gombbal leállíthatja az adott körön az öntözést és továbbléphet a következő körre.
Kézi öntözés közben a gombbal leállíthatja az adott körön az öntözést és visszaléphet az előző körre.
Haladó beállítások
Minden további beállítást csak az alvó üzemmódból lehet indítani.
Az alvó üzemmódban a kijelzőn a hét napja, az idő és az elem élettartama látható. Ha bármi villog a kijelzőn, azt jelenti, hogy a kijelző programozható üzemmódban van. Ha rövid ideig nem működik a vezérlő, a kijelző kikapcsol (alvó üzemmód).
Az esőérzékelő jelének megkerülése
- Az alvó üzemmódban nyomja a gombot, amíg az
ikon meg nem jelenik. - A kijelzőn az esernyő ikon villog, és az ON (be) látszik.
- Nyomja meg a gombot, ha meg akarja kerülni az esőérzékelőt. A kijelzőn a
és az OFF felirat látszik, jelezvén, hogy az esőérzékelő jele ki van kapcsolva. A ikon látszik a vezérlő normál működése közben is, ezzel jelzi, hogy az esőérzékelőt megkerültük. - Az időjárás érzékelő visszakapcsolásához nyomja meg és tartsa lenyomva a gombot, amíg az ikon meg nem jelenik. A gomb megnyomásával visszatérhet a normál érzékelő üzemmódra.
ikon meg nem jelenik.
és az OFF felirat látszik, jelezvén, hogy az esőérzékelő jele ki van kapcsolva. A
Biztonsági háttérmemória
Ezzel a szolgáltatással a kezelő az eredeti programot betöltheti a vezérlő biztonsági memóriájába, ahonnan bármikor egyszerűen visszaállítható a program.
Öntözési program mentése a memóriába
- Ellenőrizze, hogy a vezérlőben az a program van, amelyet el akar menteni.
- Alvó üzemmódban egyszerre nyomja meg és tartsa lenyomva 5 másodpercig a és a gombokat.
- A kijelzőn 3 vonal fut végig balról jobbra, ezzel jelzi, hogy a programot mentette a háttérmemóriába. A folyamat végén a kijelzőn a Done felirat villog.
Mentett program visszaállítása
- Alvó üzemmódban egyszerre nyomja meg és tartsa 5 másodpercig a és a gombokat.
- A kijelzőn 3 vonal fut végig jobbról balra, ezzel jelzi, hogy a programot visszatöltötte a háttérmemóriából.
- A vezérlőben most a kiválasztott program van. A folyamat végén a kijelzőn a Done felirat villog.
MEGJEGYZÉS: Legyen óvatos, amikor a biztonsági háttérmemóriát használja. Amint egy programot elmentünk, a memóriában korábban tárolt programot felülírjuk. Amikor ment egy programot, győződjön meg arról, hogy valóban éppen azt akarja-e menteni.
A mesterszelep működésének beállítása (csak a NODE-200, NODE-400 és a NODE-600)
A többkörös NODE típusokat (a NODE-200, NODE-400 és a NODE-600) úgy is lehet programozni, hogy vezéreljenek egy alaphelyzetben zárt mesterszelepet. A mesterszelep programozásakor az első számú kört választjuk ki. Ezzel ténylegesen egy körrel kevesebb használható öntözésre.
- Alvó üzemmódban addig tartsa nyomva a gombot, amíg a ikon megjelenik.
- Baloldalt alul megjelenik az A program és a működő zóna # sorszáma. Ellenőrizze, hogy a kijelzőn lévő zóna sorszáma #1. legyen. Az a kijelző mutatja az öntözési időtartamot.
- Nyomja meg egyszer a gombot, a kijelzőn megjelenik az MV ikon, az időtartam viszont eltűnik. Az 1 zóna ettől kezdve a mester szelep és többé nem elérhető más programozási ablakban.
- Ha a mesterszelepet aktiváltuk, akkor az minden programra vonatkozik és az MV ikon mindig látszik a kijelzőn.
Programozott kikapcsolás (egészen 99 napig)
Ez a tulajdonság lehetővé teszi a felhasználó számára, hogy minden öntözési programot letiltson 1-99 napig. A programozott időszak leteltével a vezérlő visszaáll a normál működésre.
- Alvó üzemmódban tartsa nyomva a gombot, amíg az ikon megjelenik. Várjon két másodpercet, amíg az Off megjelenik a kijelzőn. A vezérlő most kikapcsolt állapotban van.
- Nyomja meg a gombot, egy villogó 1-es jelenik meg, ami jelzi a kikapcsolt napok számát. Állítsa be a kívánt időszakot, maximum 99 nap lehet.
- A kijelző mutatni fogja a kikapcsolt időszakból hátralévő napok számát.
- A kikapcsolt (OFF) időszak megszakításához nyomja meg a gombot, hogy visszatérjen alvó üzemmódba.
Hunter gyorsellenőrzés
Ez az áramkör vizsgálat, gyorsan azonosítani tudja a rövidzárlatot, amiket gyakran meghibásodott szolenoid vagy szabad közös vezeték és zóna vezeték érintkezése okoz.
- Alvó üzemmódban egyszerre nyomja meg és tartsa a , , és gombokat.
- A kijelzőn minden ikon megjelenik. Engedje fel a gombokat.
- Nyomja meg a gombot a gyorsellenőrzés elvégzéséhez.
- Ekkor a vezérlő minden elérhető zónát aktivál 1 másodpercre, míg az összessel nem végzett.
Az elemek élettartamának jelzése
A kijelzőn látható élettartam mutatóból megbecsülhető az elem még várható működése. A NODE akár egy akár két 9 V-os elemmel működtethető. Ha egy helyett két 9 V-os elemet használunk, az elemek élettartama kétszeresére növekszik.
Az elem élettartamának alábbi kijelzése alapján a következő működési hosszra számíthatunk:
töltött: 100-60% maradt az elem élettartamából
közepes: 60-25 % maradt még az elem élettartamából
alacsony: 25-0 % maradt még az elem élettartamából
azonnal cseréljen elemet
A vezérlő memóriájának törlése
A vezérlő alaphelyzetbe állításával az összes betáplált adat törlődik és a vezérlő újra indul. Az alaphelyzetbe állítással azonban a háttér memóriában tárolt program nem törlődik, ha a kiválasztott programot a biztonsági háttérmemóriában mentettük.
- Alvó üzemmódban nyomja meg és tartsa a , és
gombokat. - Két másodperc múlva a képernyő üressé válik. Tartsa továbbra is lenyomva a , és gombokat.
- 12:00 kezd villogni a kijelzőn, most már elengedheti a gombokat.
- A vezérlő visszaszámol 10-től 1-ig a kijelzőn, majd a 12:00 AM fog villogni a kijelzőn, ha a visszaállítás elkészült. A vezérlő most már újraprogramozható.
Hibaelhárítás
Hibajelenség
Lehetséges ok
Lehetséges megoldás
A kijelző üres.
A kijelző ki van kapcsolva.
Az elem lemerült.
Bármelyik gombot nyomja le 1 másodpercig.
Cserélje ki az elemet.
A kijelző szerint a rendszer öntöz, de a valóságban nem történik öntözés.
Nincs víznyomás.
Hibás a szolenoid.
A szolenoid nem kompatibilis a vezérlővel.
Nyissa meg a vízhálózat főcsapját.
Cserélje ki a szolenoidot.
Használjon Hunter egyenáramú billenő szolenoidot (P/N 458200) vagy egyéb kompatibilis egyenáramú billenő szolenoidot.
Nem indul el az automata öntözés a megadott indítási időpontban.
A vezérlő kikapcsolt állapotban van.
A délelőtt/délután üzemmód (AM/PM) rosszul lett beállítva a pontos idő beállításakor.
A délelőtt/délután üzemmód (AM/PM) rosszul lett beállítva az indítási idő beállításakor.
Ellenőrizze, hogy a vezérlő normál üzemmódban van-e.
Állítsa be megfelelően a délelőtt/délután (AM/PM) üzemmódot a pontos idő beállításánál.
Állítsa be megfelelően a délelőtt/délután (AM/PM) üzemmódot az indítási idő beállításánál.
Az esőérzékelő nem tiltja le az öntözést.
Az esőérzékelő hibás, vagy rosszul van kábelezve.
Ellenőrizze az esőérzékelő működését és a kábelkötések helyességét.
A vezérlő egynél többször indul el.
1-nél több indítási időpont lett beprogramozva. Minden programhoz 4 indítási időpont tartozhat.
A fölösleges indítási időpontokat törölje ki.
