Megszűnt, helyét a ROAM távirányító vette át.
Hunter SRR

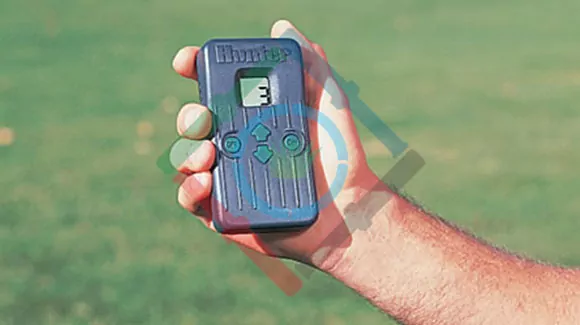

Hunter SRR távirányító
A Hunter SRR távirányító használatával kényelmesen lehet az öntözési zónákat elindítani, anélkül hogy a vezérlőhöz kellene járkálni. Előnye, hogy Hunter Pro-C vagy Hunter ICC automatával vezérelt rendszer elindításakor, karbantartásakor vagy a tél előtti víztelenítésekor nem kell mindig visszamenni a vezérlőhöz, akkor is lehet működtetni a köröket, ha a ház zárva van, mert nincs otthon a tulajdonos.
Jellemzők
Erős ABS műanyag ház
Beépített antenna
Nagyméretű LCD kijelző
Bármelyik kört vagy programot el lehet indítani távkapcsolással legfeljebb 137 m távolságból (helyszíntől függően)
A 128 különböző programozható biztonsági kód lehetővé teszi, hogy adott területen többféle SRR rendszer működjék.
Egy 9 V-os alkáli elemmel egy évig működik, az elem élettartamát meghosszabbítja, hogy a távkapcsoló automatikusan kikapcsol, ha nem használják.
A távkapcsolással elindított kör öntözési időtartamát meg lehet változtatni anélkül, hogy a normál program módosulna.
Az időjárásálló csatlakozóba a házon kívül ideiglenesen be lehet kötni a vevőkészüléket.
Műszaki adatok
Felhasználók száma –128 féle címkód táplálható be
Maximálisan távvezérelhető zónaszám: 48
Öntözési időtartamok: 1 és 30 perc között 8 beállítás választható
Hatótávolság: 137 m
Alapbeállítások:
Vételi cím: 0
Zónaszám: 9 (1-48-ig állítható)
Futási idő: 10 perc
Elektromos adatok
Távirányító típusa: SAW stabilizált
Működési frekvencia: 315 MHz
Vevőegység: 24 VAC, 0.01 A a vezérlőből megtáplálva
Távkapcsoló: 9 V-os alkáli elem
Vevőegység típusa: Szupervevő (Szuperheterodin)
Típusok
SRR-R – vevőegység
SRR-TR – távkapcsoló
SRR-KIT – távkapcsoló, vevőkészülék, szükséges vezetékek és használati utasítás
Tartozékok
SRR-WH – SmartPort csatlakozó 1.8 m vezetékkel
SRR-SCWH – SmartPort csatlakozó 7.5 m árnyékolt vezetékkel
Méretek
Távirányító:
Magasság: 12 cm
Szélesség: 6 cm
Mélység: 3 cm
Vevőegység:
Magasság: 12 cm
Szélesség: 6 cm
Mélység: 2.5 cm
Hunter SRR
Használati útmutató
Bevezetés
Végre nincs szükség visszasétálni a vezérlőhöz, hogy kézi indítással működtessünk egy zónát amikor karbantartást, vagy javítást végzünk egy öntöző rendszeren. Végre a téliesítést gyorsan és egyszerűen, kettő helyett egy ember is elvégezheti. Végre nem kell kimenni a garázsba, hogy kézzel indítsunk el egy-egy zónát.
A Hunter örömmel mutatja be az SRR – egyszerű és megbízható távirányító rendszert az SRC és újabb vezérlőkhöz.
A Hunter SRR távirányító strapabíró műanyagból készült, nincs külső antennája, ami akadályozná a felhasználót. Nagyméretű LCD kijelzővel és 4 db funkciógombbal rendelkezik. Mérete ne legyen megtévesztő, amellett, hogy elég kicsi ahhoz, hogy elférjen a zsebében, hatótávolsága elérheti a 137 métert.
Nagyméretű LCD kijelzőjével és négy egyszerű kezelőgombjával a Hunter SRR használatra kész. Egyszerűen a
vagy
gombok megnyomásával válasszuk ki az elindítani, vagy leállítani kívánt zónát, vagy programot, majd nyomjuk meg az
illetve
gombok egyikét – lehetne ennél egyszerűbb? Akkor sem kell aggódni, ha elfelejtette kikapcsolni a Hunter SRR távirányítót. Néhány használaton kívül eltelt perc után magától kikapcsol, ezzel is növelve az elem élettartamát. Bármely gomb megnyomásával újból bekapcsolható. Egy 9V-os alkáli elem egy telepítőnek egy teljes szezont, egy felhasználónak akár éveket is kibírhat.
A Hunter SRR kezelőfelülete
Távirányító
Futási idő
Villogásával jelzi, hogy a zóna futási időt állítjuk be.
Jeltovábbítás
Jelzi, hogy a távirányító továbbítja a beprogramozott adatokat a vevőegységnek.
Fő kijelző
Különböző időket és értékeket mutat.
Címkód
Jelzi, hogy új címkódot állítottunk be melyen a távirányító és a vevőegység kommunikál.
Fel nyíl gomb
Növeli a kijelzőn villogó értéket.
Le nyíl gomb
Csökkenti a kijelzőn villogó értéket.
On gomb
Kiválasztja a kijelzőn villogó értéket.
Off gomb
Megszünteti a kijelzőn villogó értéket.
Az elemtartó fedele
Vevőegység
Kezelőgomb
Tartsa lenyomva, mikor csatlakoztatja a vevőegységet az üzemkész SmartPorthoz, hogy beprogramozza az új címkódot.
SmartPort csatlakozó
Ezen a ponton csatlakozik a SmartPort és a vevőegység.
Antenna
Fogadja a távirányító jeleit akár 137 méteres távolságból.

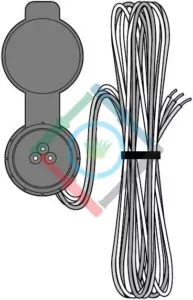

SmartPort
Csatlakozó
A SmartPort kimenete.
Gumi védőborítás
Megvédi a SmartPortot a portól és az időjárástól.
Vezetékek
Piros, fehér és kék vezetékek, melyek a vezérlő sorkapocslécéhez csatlakoznak.
Felszerelés
Ahhoz, hogy használhassuk a Hunter SRR távirányító rendszert, a vezérlőt fel kell szerelni egy SmartPort csatlakozó készlettel. Ez tartalmazza a foglalatot, amin keresztül az SRR csatlakozik a vezérlőhöz. A készlet tartalmazza a csatlakozó készletet és a beépítési útmutatót. További csatlakozó készletek külön is megvásárolhatóak, így egy vevőegység és a távirányító több vezérlővel is használható.

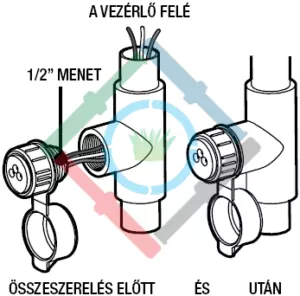

A SmartPort csatlakoztatása
Szereljünk egy 1/2” belső menetes T idomot ~30 cm-rel az SRC vagy egyéb Hunter vezérlő alá. (Megjegyzés: Kültéri beépítésnél először egy kábelcsatornát vezessünk át a falon és erre szereljük a megfelelő – 1/2” belső menetes – fittinget.
A T fitting közepén vezessük át a piros, fehér és kék vezetékeket, majd innen a kábelcsatornába a vezérlő felé.
Csavarjuk bele a SmartPort menetes csatlakozását a T vagy egyéb fittingbe.
Csatlakoztassa a piros vezetéket a vezérlő sorkapocslécén található egyik, a fehér vezetéket a másik AC csatlakozópontba (a sorrend nem számít), majd kösse be a kék vezetéket az R (vagy REM) csatlakozópontba.
MEGJEGYZÉS: A SmartPort kábeleinek bármi nemű hosszabbítása a vezérlő kijelzőjén megjelenő hibaüzenetet illetve a távirányító egység esetleges, rádió interferencia által okozott meghibásodását eredményezheti. Néhány esetben a kábeltoldás tökéletesen működik, de van amikor egyáltalán nem (helyszíne válogatja). Minden esetben a csatlakozó vezetékeinek meghosszabbítása árnyékolt kábellel történjen, hogy az elektromos zajok esetleges hatásait csökkentsük. Az egyszerű bekötés érdekében rendeljen 7,5m hosszú árnyékolt kábellel rendelkező SmartPort csatlakozót (cikkszám: #SRR-SCWH).
MEGJEGYZÉS: A SmartPort rendelkezik védőborítással, mely lehetővé teszi a kültéri felszerelést, de a vevőegységet nem arra tervezték, hogy véglegesen kültéren maradjon
Csatlakoztatás SRC vezérlőhöz
Csatlakoztassa a piros vezetéket a vezérlő sorkapocslécén található baloldali AC, a fehér vezetéket a jobboldali AC csatlakozópontba, majd kösse be a kék vezetéket az R csatlakozópontba.

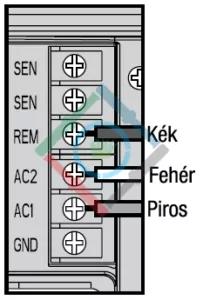

Csatlakoztatás Pro-C vezérlőhöz
Csatlakoztassa a piros vezetéket a vezérlő sorkapocslécén található AC1, a fehér vezetéket az AC2 csatlakozópontba, majd kösse be a kék vezetéket az R csatlakozópontba.

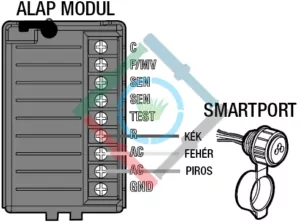

Csatlakoztatás ICC vezérlőhöz
A vezérlő központi modulján az alsó AC csatlakozóhoz kössük a piros, a felső AC csatlakozóhoz pedig a fehér vezetéket, végül a kék vezetéket az R vagy REM feliratú csatlakozóhoz.
Beltéri felszerelés
Ez a módszer akkor ideális, ha a Hunter SRR rendszer véglegesen kerül felszerelésre egy beltéri vezérlő mellé.

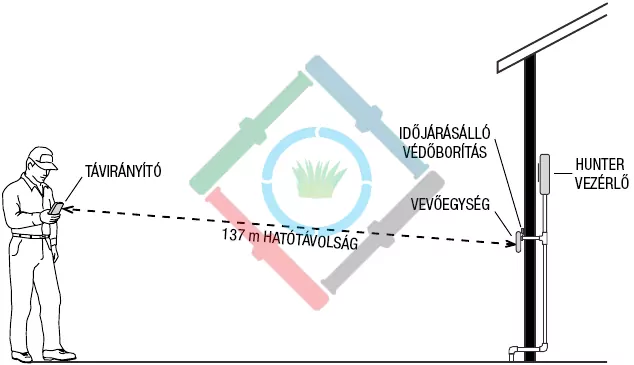

Kültéri felszerelés
Ez a módszer akkor ideális, ha telepítő a későbbiekben is szeretne hozzáférni és működtetni a vezérlőt egy zárt épületen vagy garázson kívülről. Mindazonáltal használat után el kell távolítani a vevőegységet és visszahelyezni a SmartPort védőkupakját.
A hatótávolság maximalizálása
Számtalan tényező befolyásolja a hatótávolságot (lásd: „Pár szó a hatótávolságról” című fejezetet). Az alábbiakban felsoroltak segítenek a lehető legnagyobb hatótávolság elérésében.
A SmartPort csatlakozóját (amihez a vevőegység kapcsolódik) ne telepítsük nagyméretű fémtárgyak, mint például villanyóra, vízcső, vagy alumínium burkolat közelébe.
Ne telepítsük a kábelkorbács csatlakozóját az alagsorba vagy földfelszín alatti helyekre. Minél magasabban van, annál jobb!
Ahhoz, hogy minden irányba a legnagyobb hatótávolságot érjük el a vevőegységtől, annak antennája egyenesen felfelé álljon (függőlegesen). Amennyiben a vevőegység úgy van felszerelve, hogy az antennája vízszintes helyzetben áll, a vétel csak azon az oldalon lesz jó, amerre az antenna vége mutat, a másik irányba nagyon gyenge lesz a vétel.
Amikor a távirányítót működtetjük, tartsuk azt függőlegesen és forduljunk a vevőegység felé, bármilyen messze is vagyunk attól.
MEGJEGYZÉS: A távirányítót házikerti és kisebb közterületi felhasználásra tervezték
Pár szó a hatótávolságról
A különböző távirányító rendszerek hatótávolságára számtalan igény merül fel, legyenek azok autó riasztóhoz, garázskapu nyitóhoz vagy öntöző rendszerhez. A hivatalos hatótávolság a Hunter SRR rendszerhez 137 m. A legtöbb felhasználó el fogja érni ezt a távolságot vagy még többet is, de lesznek páran, akiknek ez nem fog sikerülni. Ez a fejezet hivatott megismertetni a felhasználót azokkal a tényezőkkel, amelyek a hatótávolságot befolyásolják. Úgy véljük sikerült elérnünk a lehető legnagyobb teljesítményt ezen a frekvencián.
Hogy miért…
Bármely távirányító rendszer hatótávolsága számtalan tényezőtől függ. Ilyen többek között a terep az adott területen, tereptárgyak, mint például az épületek és falak, a különféle zavaró jelek erőssége, a vevő egység érzékenysége, a vevő egység azon képessége, hogy a nem kívánt jeleket kiszűrje, és az adó egység erőssége. Mivel a tereptárgyakat, akadályokat és a zavaró jelek erősségét nem tudjuk megváltoztatni, lehetetlen garantálni a hatótávolságot minden körülmények között. Ennek ellenére mindent elkövettünk, hogy maximalizáljuk rendszerünk hatótávolságát.
A Hunter SRR távirányító rendelkezik egy speciális áramkörrel, ami biztosítja a maximális kimenő feszültséget egészen addig, amíg az elem teljesen le nem merül. Más távirányítók az elem gyengülésével egyre gyengébb jeleket adnak ki. A vevő egység sokkal fejlettebb vételi módot alkalmaz, mint az átlagos kapunyitó- vagy autó riasztó távirányítók.
A Hunter SRR éveken át tartó egyszerű és megbízható működést biztosít.

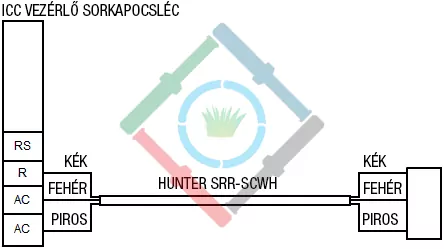

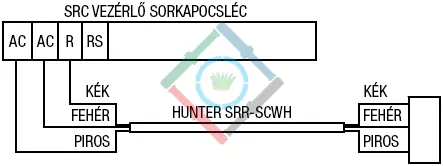

A SmartPort vezetékének meghosszabbítása
Használjon árnyékolt kábelt, ha vezérlőtől számított 2 méternél távolabb szeretné felszerelni a SmartPortot. Az árnyékolt kábel használata kiküszöböli az interferenciát azáltal, hogy megakadályozza a kábel antennaként való működését. Soha ne telepítse a SmartPortot 15 méternél messzebb a vezérlőtől.
A legegyszerűbb telepítés érdekében elérhető a Hunter SRS-SCWH, mely 7.6 méter árnyékolt vezetékkel van szerelve.
Beállítások és üzemeltetés

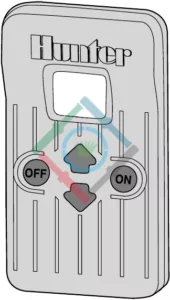

A távirányító felkészítése a használatra
A távirányítót használatra készre tervezték. Ez azt jelenti, hogy az elem behelyezésén kívül e fejezet többi részét akár át is ugorhatja. Mégis azt ajánljuk, hogy olvassa el, hiszen egy pár egyszerű lépéssel funkcionalitást és biztonságot adhatunk a rendszerhez. Ügyeljünk arra, hogy ha megváltoztatjuk a távirányító címkódját vagy a maximális zónaszámot, akkor az alábbiakban leírtak szerint, készítsünk feljegyzést az új értékekről, hiszen ha eltávolítjuk az elemet és újat rakunk be, a távirányító visszaáll a gyári beállításokra.

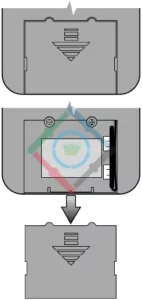

Elem behelyezése a távirányítóba
A Hunter SRR távirányítóba 9 V-os alkáli elem szükséges. Az elem behelyezéséhez csúsztassuk félre az elemtároló fedelet (a távirányító hátoldalán), csatlakoztassuk az elemet az érintkezőkhöz, rakjuk a helyére az elemet és csúsztassuk vissza a fedelet. (Amikor elemet cserélünk, csúsztassuk félre az elemet a tokozásban, hogy hozzáférjünk az érintkezőkhöz, mielőtt kiszedjük az elemet a helyéről.)

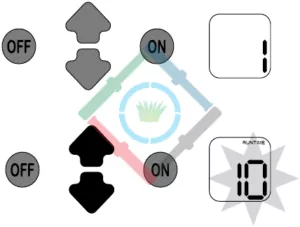

A futási idő megváltoztatása
Lehetőség van a Hunter SRR távirányító által elindított zóna futási idejének megváltoztatására. Ez nem befolyásolja a vezérlőbe programozott futási időket. Ezek a változtatások a távirányítóval érhetőek el az alábbiak szerint.
- Amennyiben a távirányító ki van kapcsolva (üres kijelző), kapcsoljuk be bármelyik gomb legalább 1 mp-ig történő megnyomásával. A távirányító először felvillantja az egész kijelzőt 1 mp-ig, majd kijelzi az aktív zóna számát.
- Egyszerre nyomjuk le a
és a gombokat, amíg a „RUN TIME” (futási idő) felirat meg nem jelenik az aktuális futási idővel együtt (alapbeállítás 10 perc). Ekkor a kijelző villog. Amennyiben 5 másodpercig nem nyomunk meg egyetlen gombot sem, az adó egység ismét az aktív zóna számát fogja mutatni. - A futási időt a és a gombok segítségével állíthatjuk 1 és 30 perc között, 8 előre beállított értékre (1, 2, 5, 10, 15, 20, 25, 30). Ha a kívánt értéket beállítottuk, ne nyomjuk meg egyik gombot se 5 másodpercig, ekkor a kijelző már nem villog és visszaáll az aktuális zóna számának kijelzésére.

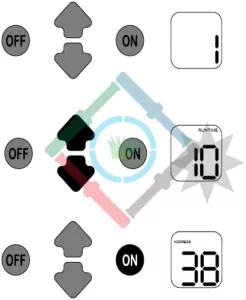

A távirányító címkódjának megváltoztatása
Mind a Hunter SRR távirányító, mind a vevőegység rendelkezik egy címkóddal, amin keresztül kommunikálnak. Ha a két címkód nem egyezik, a vevőegység figyelmen kívül hagyja az adást. Mind az SRR távirányító, mind a vevőegység gyárilag 0 címkódra van állítva. A biztonság növelése érdekében a címkódot 0 és 127 között változtathatjuk. Ügyeljünk arra, hogy ha megváltoztatjuk az adó címkódját, a vevőegységnek is meg kell „tanulnia” az új kódot, az „A vevőegység felkészítése a használatra” című fejezetben leírtak szerint.
- Amennyiben a távirányító ki van kapcsolva (üres kijelző), kapcsoljuk be bármelyik gomb legalább 1 mp-ig történő megnyomásával. A távirányító először felvillantja az egész kijelzőt 1 mp-ig, majd kijelzi az aktív zóna számát.
- Egyszerre nyomjuk le a és a gombokat, amíg a „RUN TIME” (futási idő) felirat meg nem jelenik az aktuális futási idővel együtt. Ekkor a kijelző villog.
- Amíg a kijelző villog és az aktuális futási időt jelzi, nyomjuk meg az
gombot. Az „ADDRESS” felirat és az aktuális címkód jelenik meg a kijelzőn és villog. Amennyiben 5 másodpercig nem nyomunk meg egyetlen gombot sem, a távirányító ismét az aktív zónát mutatja. - A és a gombok segítségével változtassuk meg a címkódot 0 és 127 közötti értékre. Ezután ne nyomjuk meg egyik gombot se és 5 másodperc múlva a kijelző abbahagyja a villogást és visszaáll az aktuális zóna kijelzésére.

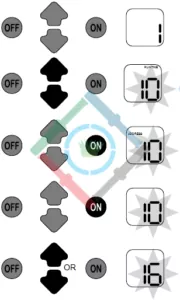

A maximális zónaszám beállítása
Gyárilag a Hunter SRR távirányító maximális zónaszáma 9-re van állítva. Ez azt jelenti, hogy amikor a és a gombokkal a zónaszámot állítjuk, 1 és 9 között tudunk értéket megadni. Ugyanakkor, ha egy 6 zónás vezérlőnk van, a 7-9 zónákat soha nem kell használnunk. Hasonló a helyzet, ha a vezérlőnk 9-nél több zónát képes üzemeltetni. Ebben az esetben a 9-nél magasabb zónaszámokhoz szeretnénk hozzáférni.
- Amennyiben a távirányító ki van kapcsolva ( üres kijelző), kapcsoljuk be bármelyik gomb legalább 1 mp-ig történő megnyomásával. A távirányító először felvillantja az egész kijelzőt 1 mp-ig, majd kijelzi az aktív zóna számát.
- Egyszerre nyomjuk le a és a gombokat, amíg a „RUN TIME” (futási idő) felirat meg nem jelenik az aktuális futási idővel együtt. Ekkor a kijelző villog.
- Amíg a kijelző villog és az aktuális futási időt jelzi, nyomjuk meg az gombot. A kijelző továbbra is villog, de az „ADDRESS” felirat és az aktuális címkód jelenik meg.
- Nyomjuk meg újra az gombot. A kijelző továbbra is villog, de az „ADDRESS” felirat eltűnik és a maximális zónaszám jelenik meg.
- A és a gombok segítségével állítsuk be a kívánt maximális zónaszámot. Ezután ne nyomjuk meg egyik gombot se 5 másodpercig, ekkor a kijelző már nem villog és visszaáll az aktuális zónaszám kijelzésére.
- Ekkor már az újonnan beállított maximális zónaszám is elérhető.
A vevőegység felkészítése a működésre
Amint azt már korábban említettük, a Hunter SRR távirányító rendszert használatra készre tervezték. Amennyiben a távirányító címkódját megváltoztattuk az előző fejezetben leírtak szerint, a vevőegységnek is meg kell „tanulnia” ezt az új kódot. Miután megtanulta, az egyetlen módja, hogy kitöröljük ezt a címkódot a vevőegység memóriájából az, hogy megtanítunk vele egy másikat. Ezt a következőkben leírtak szerint tehetjük meg.
A vevőegység címkódjának megváltoztatása
- Tartsuk lenyomva a vevőegység elején lévő gombot, miközben csatlakoztatjuk a SmartPort csatlakozójára ( ami a beüzemelt vezérlőhöz kapcsolódik). Amikor ez megtörtént, a vevőegység négyszer sípol.
- Miután a vevőegység elkezd sípolni, eresszük el a gombot.
- Nyomjuk meg az vagy gombok közül az egyiket a távirányítón.
- A vevőegység négyszer sípol, ezzel jelezve, hogy megtanulta a távirányító új címkódját, és ettől kezdve csak ennek a jeleit fogadja.
Zóna Elindítása az SRR Távirányító Rendszerrel
A Hunter SRR rendszer segítségével távirányítással indíthatunk el vagy állíthatunk le zónákat az SRC (vagy újabb Hunter) vezérlőn, egyetlen gomb megnyomásával. Amint bekapcsoltuk, a zóna annyi ideig fog futni, amennyit a távirányítóba beállítottunk. A távirányítással történő zóna vagy programindításhoz kövessük az alábbi lépéseket.
- Csatlakoztassuk a vevőegységet a SmartPort csatlakozójához (ami a beüzemelt vezérlőhöz kapcsolódik) és várjunk, amíg az egység kettőt sípol, ezzel jelezve, hogy üzemkész.
- Amennyiben a távirányító nincs bekapcsolva (üres kijelző), nyomjuk meg bármelyik gombot legalább 1 másodperc hosszan, majd engedjük el. A távirányító először felvillantja az egész kijelzőt, majd kijelzi az aktuális zónát.
- A és a gombok segítségével válasszuk ki a zónát vagy a programot amit el szeretnénk indítani.
- Egy pillanatra nyomjuk meg az gombot a zóna vagy program indításához. A távirányító a „TRANSMIT” feliratot jelzi ki, és kb. 4 másodpercig villogni fog, ezzel jelezve, hogy küldi a jeleket a vevőegység felé. Amennyiben közel állunk a vevőegységhez, 2 sípolást hallhatunk, ez jelzi, hogy a vevőegység fogadta a jeleket.
- Nyomjuk meg az gombot, hogy az éppen működő zónát leállítsuk. A kijelzőn ismét megjelenik a villogó „TRANSIT” felirat, és a vevőegység ezúttal is kettőt sípol. Az Hunter SRR rendszert úgy tervezték, hogy egyszerre csak egy zónát indítson el. Tehát, ha úgy indítunk el egy zónát, hogy közben egy másik már fut, az annak leállását eredményezi.
MEGJEGYZÉS: A Hunter SRR távirányító bármelyik zónát el tudja indítani, függetlenül attól, hogy a vezérlő „System Off”, „Run”, vagy „Run/Bypass Sensor” állásban van-e. Amennyiben érzékelő egység van a vezérlőhöz kötve, az SRR távirányító kézi indítás során NEM írja felül az érzékelő jelét.
Hibaelhárítás
HIBA
LEHETSÉGES OK
LEHETSÉGES MEGOLDÁS
A távirányító kijelzője üres.
A távirányító ki van kapcsolva.
Lemerült az elem.
Nyomja meg bármelyik gombot 1 mp-ig.
Cseréljen elemet.
Nem elérhető a kívánt zóna a távirányítón.
Rosszul van beállítva a maximális zónaszám.
Lásd: „Maximális Zónaszám Beállítása” című fejezetet.
A vevőegység nem sípol kétszer, miután csatlakoztattuk.
A SmartPort nem megfelelően lett bekötve.
A vezérlő nincs áram alatt.
Ellenőrizze a SmartPort bekötését.
Ellenőrizze a vezérlő áramellátását.
A vevőegység kétszer sípol, miután csatlakoztattuk, de nem reagál az adó jeleire.
Nem egyezik a távirányító és a vevőegység címkódja.
Újra tanítsa meg a vevőegységnek a címkódot.
A távirányító kijelzője bekapcsolva marad.
A távirányító kijelzője automatikusan kapcsol ki.
Várjon kb. 5 percet, ezalatt ne nyomjon meg egyetlen gombot sem. A távirányító készenléti állapotba helyezi magát.
