Rain Bird R-VAN fúvókák

Rotator fúvókák - Rain Bird R-VAN fúvóka fotó 1

A világ első kézzel állítható rotator fúvókái

A Rain Bird R-VAN állítható rotary fúvókája hatékony vízfelhasználást és könnyű tervezést nyújt. A Rain Bird R-VAN fúvóka egy speciális több vízsugarat forgató technológiát alkalmaz, mely egységesen öntözi a területet alacsony csapadékkijuttatás mellett és jelentősen csökkenti a megfolyásokat és az eróziót. Az öntözés szöge és távolsága kézzel könnyedén állítható.

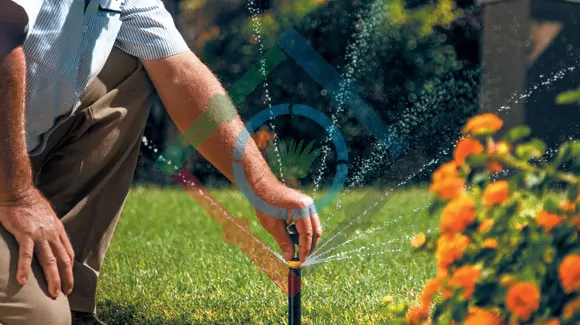

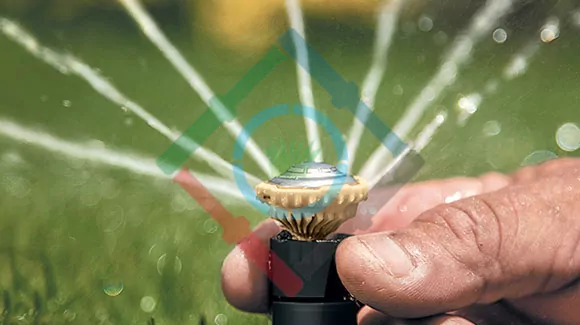

Meglévő spray fúvókák kiváltása esetén a Rain Bird R-VAN állítható rotator fúvókák képesek akár 60%-as csökkenteni a vízfogyasztást és 30%-al növelni az öntözés hatékonyságát. A fúvóka szórásképe/szöge és távolsága szerszámok nélkül, könnyedén állítható.

A vastag vízsugarak jobban ellenállnak a szélnek ezzel biztosítva a való életben nyújtott teljesítményüket. A Rain Bird R-VAN fúvóka nagy vízcseppjei hasítják a szelet, így a víz az öntözendő területen marad anélkül, hogy párásítana vagy ködölne/túlporlasztana. Az egyedülálló, kézi mosatási képesség mindig tisztán tartja a fúvókát a szennyeződésektől és törmelékektől, még extrém körülmények között is.

JELLEMZŐK
TÍPUSOK
FÚVÓKATÁBLÁZATOK
R-VAN14
R-VAN18
R-VAN24
R-VAN STRIP

Jellemzők

Szerszám nélküli szög és távolság állítás.

Színkódolt a könnyű azonosíthatóság érdekében.

Az alacsony csapadékkijuttatási ráta csökkenti a megfolyást és az eróziót.

Magas nyomáson is megőrzi hatékony öntözési teljesítményét anélkül, hogy párásítana vagy ködölne/túlporlasztana.

Minden Rain Bird spray szórófejházzal és adapterrel kompatibilis.

Az egyenletes csapadékkijuttatási ráta a teljes öntözési sugár és szög mentén leegyszerűsíti a tervezési folyamatot.

Önállóan 7.3 méterig képes lefedni a területet, azonban a Rain Bird 5000/5000 Plus szórófejekkel kombinálva, amennyiben azok MPR fúvókával vannak szerelve – így egyenletes csapadékkijuttatás érhető el, könnyedén alakítható ki öntözés 4 – 10.6 méterig.

Műszaki adatok

Működési nyomástartomány: 2.1 – 3.8 bar

Optimális működési nyomás: 3.1 bar

Vízhozam: 0.58 – 10.33 liter/perc (fúvókától függő)

A Rain Bird az 1800 PRS45 spray szórófejházakat ajánlja, hogy a fúvókák megőrizzék optimális teljesítményüket esetleges magasabb nyomás mellett is.

Típusok

R-VAN14: 2.4 – 4.3 m öntözési távolság, állítható szórási szög 45° – 270°

R-VAN18: 4.0 – 5.5 m öntözési távolság, állítható szórási szög 45° – 270°

R-VAN1724: 5.2 – 7.3 m öntözési távolság, állítható szórási szög 45° – 270°

RAIN BIRD R-VAN FÚVÓKATÁBLÁZAT
Szög	Nyomás			Sugár	Vízhozam		Csapadék (mm/h)			Sugár	Vízhozam		Csapadék (mm/h)			Sugár	Vízhozam		Csapadék (mm/h)
Szög	bar	kPa		m	m³/h	l/perc				m	m³/h	l/perc				m	m³/h	l/perc
45°	2.1	210	R \| V A N 1 4	4.0	0.03	0.55	17	19	R \| V A N 1 8	4.9	0.05	0.79	16	19	R \| V A N 1 7 2 4	6.4	0.09	1.51	18	21
	2.4	240		4.0	0.03	0.53	16	19		4.9	0.05	0.91	18	21		6.7	0.10	1.59	17	19
	2.8	280		4.3	0.04	0.59	16	18		5.2	0.06	0.95	17	20		7.0	0.10	1.63	16	19
	3.1	310		4.3	0.03	0.58	15	18		5.2	0.06	0.95	16	20		7.0	0.10	1.67	16	19
	3.4	340		4.6	0.04	0.70	16	19		5.5	0.06	1.02	16	19		7.3	0.10	1.74	15	18
	3.8	380		4.6	0.04	0.74	17	20		5.5	0.07	1.10	18	20		7.3	0.10	1.74	15	18
60°	2.1	210		4.0	0.04	0.73	17	19		4.9	0.06	1.06	16	19		6.4	0.12	2.01	18	21
	2.4	240		4.0	0.04	0.71	16	19		4.9	0.07	1.17	18	21		6.7	0.12	2.08	17	19
	2.8	280		4.3	0.05	0.79	16	18		5.2	0.07	1.25	17	20		7.0	0.13	2.20	16	19
	3.1	310		4.3	0.05	0.77	15	18		5.2	0.07	1.25	16	20		7.0	0.13	2.20	16	19
	3.4	340		4.6	0.06	0.93	16	19		5.5	0.08	1.36	16	19		7.3	0.14	2.31	15	18
	3.8	380		4.6	0.06	0.98	17	20		5.5	0.09	1.48	18	20		7.3	0.14	2.31	15	18
90°	2.1	210		4.0	0.07	1.10	17	19		4.9	0.10	1.59	17	19		6.4	0.17	2.76	18	21
	2.4	240		4.0	0.06	1.06	16	19		4.9	0.11	1.78	16	20		6.7	0.18	2.95	17	19
	2.8	280		4.3	0.07	1.19	16	18		5.2	0.11	1.89	16	18		7.0	0.19	3.22	16	19
	3.1	210		4.3	0.07	1.16	15	18		5.2	0.11	1.89	16	18		7.0	0.21	3.44	16	19
	3.4	340		4.6	0.08	1.40	16	19		5.5	0.12	2.04	15	18		7.3	0.22	3.71	15	18
	3.8	380		4.6	0.09	1.48	17	20		5.5	0.13	2.20	15	18		7.3	0.24	3.97	15	18
120°	2.1	210		4.0	0.09	1.46	17	19		4.9	0.13	2.16	16	19		6.4	0.24	4.05	18	21
	2.4	240		4.0	0.08	1.41	16	19		4.9	0.14	2.31	17	20		6.7	0.25	4.16	17	19
	2.8	280		4.3	0.09	1.58	16	18		5.2	0.15	2.46	17	19		7.0	0.26	4.35	16	19
	3.1	310		4.3	0.09	1.55	15	18		5.2	0.15	2.54	16	20		7.0	0.27	4.43	16	19
	3.4	340		4.6	0.11	1.87	16	19		5.5	0.16	2.69	16	19		7.3	0.28	4.62	15	18
	3.8	380		4.6	0.12	1.97	17	20		5.5	0.17	2.76	17	19		7.3	0.28	4.62	15	18
150°	2.1	210		4.0	0.11	1.83	17	19		4.9	0.16	2.69	16	19		6.4	0.30	5.07	18	21
	2.4	240		4.0	0.11	1.77	16	19		4.9	0.17	2.88	17	20		6.7	0.31	5.22	17	19
	2.8	280		4.3	0.12	1.98	16	18		5.2	0.19	3.10	17	19		7.0	0.33	5.45	16	19
	3.1	210		4.3	0.12	1.93	15	18		5.2	0.19	3.18	16	20		7.0	0.33	5.53	16	19
	3.4	340		4.6	0.14	2.33	16	19		5.5	0.20	3.37	16	19		7.3	0.35	5.79	15	18
	3.8	380		4.6	0.15	2.46	17	20		5.5	0.21	3.44	17	19		7.3	0.34	5.75	15	18
180°	2.1	210		4.0	0.13	2.20	17	19		4.9	0.19	3.22	17	19		6.4	0.32	5.34	18	21
	2.4	240		4.0	0.13	2.12	16	19		4.9	0.21	3.44	16	20		6.7	0.35	5.87	17	19
	2.8	280		4.3	0.14	2.37	16	18		5.2	0.22	3.71	16	18		7.0	0.38	6.40	16	19
	3.1	310		4.3	0.14	2.32	15	18		5.2	0.23	3.82	16	18		7.0	0.42	6.93	16	19
	3.4	340		4.6	0.17	2.80	16	19		5.5	0.24	4.05	15	18		7.3	0.43	7.23	15	18
	3.8	380		4.6	0.18	2.95	17	20		5.5	0.25	4.13	15	18		7.3	0.45	7.50	15	18
210°	2.1	210		4.0	0.15	2.56	17	19		4.9	0.22	3.71	16	19		6.4	0.42	7.08	18	21
	2.4	240		4.0	0.15	2.47	16	19		4.9	0.24	3.97	17	20		6.7	0.44	7.31	17	19
	2.8	280		4.3	0.17	2.77	16	18		5.2	0.25	4.16	16	19		7.0	0.46	7.65	16	19
	3.1	210		4.3	0.16	2.71	15	18		5.2	0.27	4.43	16	20		7.0	0.47	7.80	16	19
	3.4	340		4.6	0.20	3.27	16	19		5.5	0.28	4.62	16	18		7.3	0.48	8.06	15	18
	3.8	380		4.6	0.21	3.44	17	20		5.5	0.29	4.77	16	19		7.3	0.49	8.10	15	18
240°	2.1	210		4.0	0.18	2.93	17	19		4.9	0.25	4.24	16	19		6.4	0.49	8.14	18	21
	2.4	240		4.0	0.17	2.83	16	19		4.9	0.27	4.54	17	20		6.7	0.50	8.33	17	19
	2.8	280		4.3	0.19	3.16	16	18		5.2	0.29	4.77	16	19		7.0	0.52	8.71	16	19
	3.1	310		4.3	0.19	3.10	15	18		5.2	0.30	5.07	16	20		7.0	0.53	8.90	16	19
	3.4	340		4.6	0.22	3.73	16	19		5.5	0.32	5.30	16	18		7.3	0.55	9.16	15	18
	3.8	380		4.6	0.24	3.94	17	20		5.5	0.33	5.45	16	19		7.3	0.56	9.27	15	18
270°	2.1	210		4.0	0.20	3.29	17	19		4.9	0.29	4.77	17	19		6.4	0.51	8.56	18	21
	2.4	240		4.0	0.19	3.18	16	19		4.9	0.31	5.11	16	20		6.7	0.54	9.05	17	19
	2.8	280		4.3	0.21	3.56	16	18		5.2	0.32	5.38	16	18		7.0	0.58	9.65	16	19
	3.1	210		4.3	0.21	3.48	15	18		5.2	0.34	5.72	16	18		7.0	0.62	10.33	16	19
	3.4	340		4.6	0.25	4.20	16	19		5.5	0.36	5.94	15	18		7.3	0.63	10.45	15	18
	3.8	380		4.6	0.27	4.43	17	20		5.5	0.37	6.13	15	18		7.3	0.64	10.60	15	18

RAIN BIRD R-VAN14 FÚVÓKATÁBLÁZAT
Szög	Nyomás			Sugár	Vízhozam		Csapadék (mm/h)
Szög	bar	kPa		m	m³/h	l/perc
90°	2.1	210	R \| V A N 1 4	4.0	0.06	1.06	16	19
	2.4	240		4.0	0.07	1.10	17	19
	2.8	280		4.3	0.07	1.17	16	18
	3.1	210		4.3	0.07	1.21	15	18
	3.4	340		4.6	0.08	1.40	16	19
	3.8	380		4.6	0.09	1.48	17	20
180°	2.1	210		4.0	0.13	2.12	16	19
	2.4	240		4.0	0.13	2.20	17	19
	2.8	280		4.3	0.14	2.31	15	18
	3.1	310		4.3	0.14	2.38	16	18
	3.4	340		4.6	0.17	2.80	16	19
	3.8	380		4.6	0.18	2.95	17	20
210°	2.1	210		4.0	0.15	2.45	16	19
	2.4	240		4.0	0.15	2.57	17	19
	2.8	280		4.3	0.17	2.73	15	18
	3.1	210		4.3	0.16	2.76	16	18
	3.4	340		4.6	0.20	3.26	16	19
	3.8	380		4.6	0.21	3.44	17	20
270°	2.1	210		4.0	0.19	3.18	16	19
	2.4	240		4.0	0.20	3.29	17	19
	2.8	280		4.3	0.21	3.48	15	18
	3.1	310		4.3	0.22	3.56	16	18
	3.4	340		4.6	0.25	4.2	16	19
	3.8	380		4.6	0.27	4.43	17	20
360°	2.1	210		4.0	0.25	4.16	16	18
	2.4	240		4.0	0.25	4.24	16	19
	2.8	280		4.3	0.28	4.62	15	18
	3.1	210		4.3	0.29	4.81	16	18
	3.4	340		4.6	0.32	5.34	15	18
	3.8	380		4.6	0.33	5.49	16	18

RAIN BIRD R-VAN18 FÚVÓKATÁBLÁZAT
Szög	Nyomás			Sugár	Vízhozam		Csapadék (mm/h)
Szög	bar	kPa		m	m³/h	l/perc
90°	2.1	210	R \| V A N 1 8	4.9	0.10	1.59	17	19
	2.4	240		4.9	0.11	1.78	16	19
	2.8	280		5.2	0.11	1.89	16	19
	3.1	210		5.2	0.11	1.89	16	19
	3.4	340		5.5	0.12	2.04	15	18
	3.8	380		5.5	0.13	2.20	15	18
180°	2.1	210		4.9	0.19	3.22	17	19
	2.4	240		4.9	0.21	3.44	16	19
	2.8	280		5.2	0.22	3.71	16	19
	3.1	310		5.2	0.23	3.82	16	19
	3.4	340		5.5	0.24	4.05	15	18
	3.8	380		5.5	0.25	4.13	15	18
210°	2.1	210		4.9	0.22	3.71	16	19
	2.4	240		4.9	0.24	3.97	17	20
	2.8	280		5.2	0.25	4.16	16	19
	3.1	210		5.2	0.27	4.43	16	20
	3.4	340		5.5	0.28	4.62	16	18
	3.8	380		5.5	0.29	4.77	16	19
270°	2.1	210		4.9	0.29	4.77	17	19
	2.4	240		4.9	0.31	5.11	16	19
	2.8	280		5.2	0.32	5.38	16	19
	3.1	310		5.2	0.34	5.72	16	19
	3.4	340		5.5	0.36	5.94	15	18
	3.8	380		5.5	0.37	6.13	15	18
360°	2.1	210		4.9	0.38	6.25	16	18
	2.4	240		4.9	0.38	6.32	16	19
	2.8	280		5.2	0.41	6.81	15	18
	3.1	210		5.2	0.42	7.00	16	18
	3.4	340		5.5	0.47	7.76	15	18
	3.8	380		5.5	0.48	7.99	16	18

RAIN BIRD R-VAN24 FÚVÓKATÁBLÁZAT
Szög	Nyomás			Sugár	Vízhozam		Csapadék (mm/h)
Szög	bar	kPa		m	m³/h	l/perc
90°	2.1	210	R \| V A N 2 4	58	0.14	2.27	16	19
	2.4	240		6.1	0.15	2.46	16	18
	2.8	280		6.7	0.18	2.91	15	18
	3.1	210		7.0	0.19	3.18	15	18
	3.4	340		7.3	0.22	3.56	16	19
	3.8	380		7.3	0.22	3.63	16	19
180°	2.1	210		5.8	0.28	4.54	16	19
	2.4	240		6.1	0.30	4.92	16	18
	2.8	280		6.7	0.35	5.83	15	18
	3.1	310		7.0	0.39	6.36	15	18
	3.4	340		7.3	0.43	7.12	16	19
	3.8	380		7.3	0.44	7.27	16	19
210°	2.1	210		5.8	0.32	5.30	16	19
	2.4	240		6.1	0.35	5.75	16	18
	2.8	280		6.7	0.41	6.81	15	18
	3.1	210		7.0	0.45	7.42	15	18
	3.4	340		7.3	0.50	8.29	16	19
	3.8	380		7.3	0.51	8.48	16	19
270°	2.1	210		5.8	0.41	6.81	16	19
	2.4	240		6.1	0.45	7.38	16	18
	2.8	280		6.7	0.53	8.74	15	18
	3.1	310		7.0	0.58	9.54	15	18
	3.4	340		7.3	0.64	10.67	16	19
	3.8	380		7.3	0.66	10.90	16	19
360°	2.1	210		5.8	0.54	8.90	16	18
	2.4	240		6.1	0.58	9.54	15	18
	2.8	280		6.7	0.71	11.85	16	18
	3.1	210		7.0	0.79	13.17	16	19
	3.4	340		7.3	0.82	13.67	15	18
	3.8	380		7.3	0.85	14.16	16	18

RAIN BIRD R-VAN STRIP FÚVÓKATÁBLÁZAT
Alakzat	Nyomás			Méret	Vízhozam		Csapadék (mm/h)
Alakzat	bar	kPa		m	m³/h	l/perc
Bal sarok	2.1	210	R \| V A N \| L C S	1.2 x 4.3	0.04	0.68	16	16
	2.4	240		1.5 x 4.6	0.05	0.83	14	14
	2.8	280		1.5 x 4.6	0.05	0.87	15	15
	3.1	210		1.5 x 4.6	0.06	0.91	16	16
	3.4	340		1.5 x 4.6	0.06	0.95	16	16
	3.8	380		1.8 x 4.9	0.06	1.06	14	14
Oldalsáv	2.1	210	R \| V A N \| S S T	1.2 x 8.5	0.8	1.36	16	16
	2.4	240		1.5 x 9.1	0.10	1.67	14	14
	2.8	280		1.5 x 9.1	0.11	1.74	15	15
	3.1	310		1.5 x 9.1	0.11	1.82	16	16
	3.4	340		1.5 x 9.1	0.12	1.89	16	16
	3.8	380		1.8 x 9.8	0.13	2.12	14	14
Jobb sarok	2.1	210	R \| V A N \| R C S	1.2 x 4.3	0.04	0.68	16	16
	2.4	240		1.5 x 4.6	0.05	0.83	14	14
	2.8	280		1.5 x 4.6	0.05	0.87	15	15
	3.1	210		1.5 x 4.6	0.06	0.91	16	16
	3.4	340		1.5 x 4.6	0.06	0.95	16	16
	3.8	380		1.8 x 4.9	0.06	1.06	14	14
