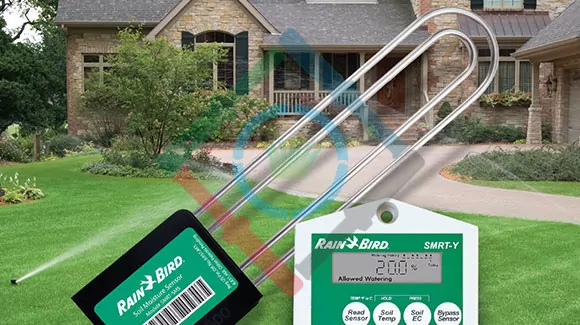

Rain Bird SMRT-Y talajnedvesség érzékelő
A Rain Bird SMRT-Y talajnedvesség érzékelő egy zárt hurkú visszajelzést ad az öntöző rendszerhez, amely a rendszer ki-be kapcsolásával hozzájárul az öntözővíz megtakarításhoz. Ez a módszer a talaj pórusaiban található víz térfogatának digitális mérésén alapul.
Hogyan működik

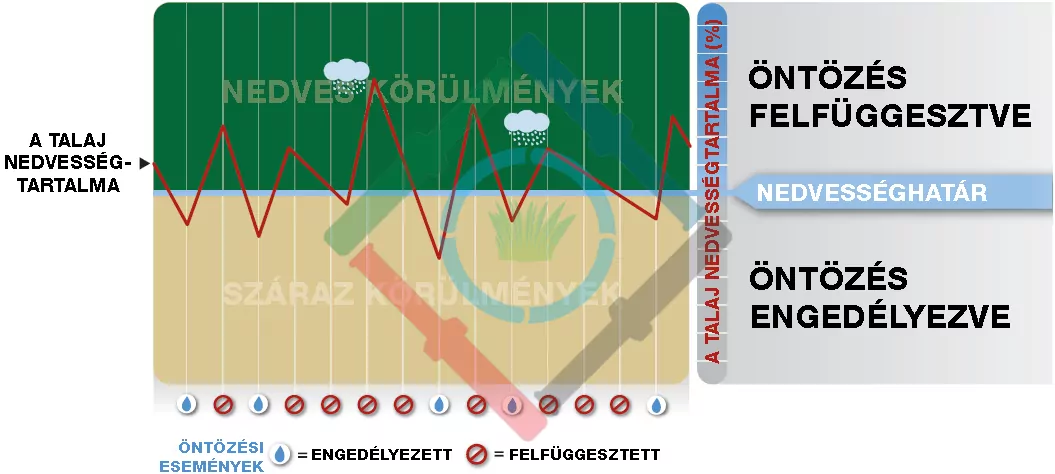

A szenzor 10 percenként méri a talajnedvesség tartalmát. Ha az érzékelő a beprogramozott öntözési ciklust megelőzően száraz körülményeket érzékel, akkor engedélyezi az öntözést. Ha a talajnedvesség magasabb a beállított értéknél, felfüggeszti az öntözést, hogy megakadályozza a felesleges vízkijuttatást.
Jellemzők
Egyszerű, megbízható kialakítás két fő alkotóelemmel:

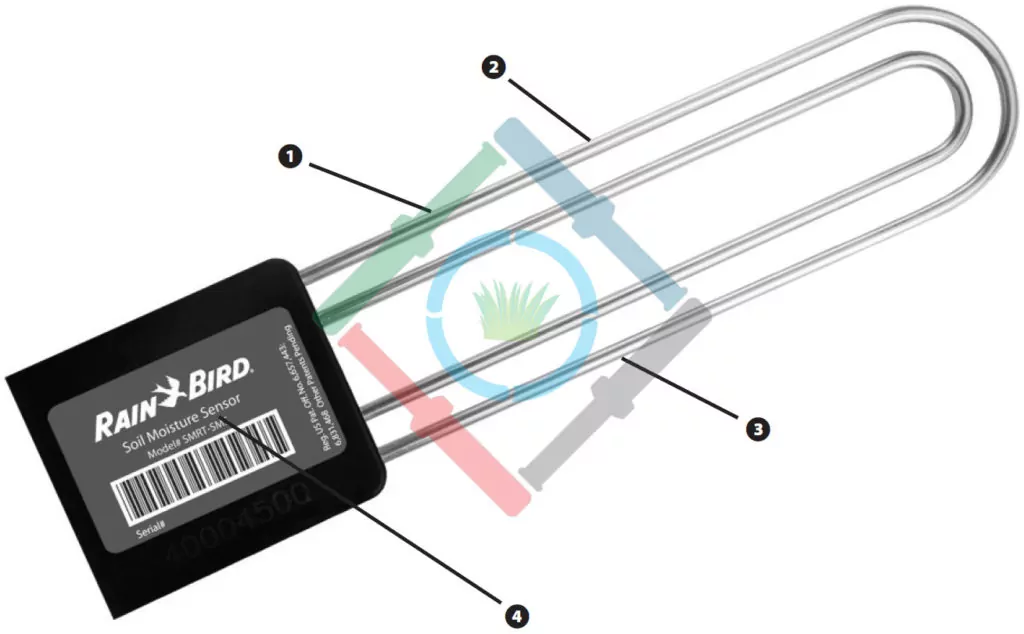

Földbe ásható talajnedvesség érzékelő
Érzékelő vezérlő/kijelző modul
Az átlagos vízmegtakarítás akár 40% vagy több is lehet.
„Okossá” tesz minden öntözőrendszer vezérlőt.
Fejlett mérési technológiával rendelkező digitális szenzor nagyon pontos méréseket készít, amelyek függetlenek a talaj hőmérsékletétől és az elektromos vezetőképességtől.
A kijelző mutatja a talajnedvességet a talaj hőmérsékletét és annak elektronos vezetőképességét, vagyis az EC értéket.
Automatikus tiltó/engedélyező nedvesség érték beállítás, növelhető/csökkenthető szabályozással.
A szenzor egy meglévő zóna vezetékére csatlakozik a telepítés megkönnyítése érdekében.
A szenzor nem igényel karbantartást, csak ássa el és felejtse el.
Működési adatok
25 VAC/12 W
Működési hőmérséklet tartomány: -20°C – 70°C
Szélsőséges hőmérséklet tartomány: -40°C – 85°C
Méretek
Érzékelő vezérlő/kijelző egysége:
Teljes szélesség: 76 mm
Teljes magasság: 76 mm
Teljes mélység: 19 mm
Földbe ásható talajnedvesség érzékelő (a méretek nem tartalmazzák a vezetéket):
Teljes szélesség: 50 mm
Teljes magasság: 200 mm
Teljes mélység: 12 mm
Típusok
A komplett SMART-Y készlet tartalmazza:
Érzékelő vezérlő/kijelző egység
Földbe ásható talajnedvesség érzékelő
Rozsdamentes csavarok (csomagonként 2 db)
Kábel
Többnyelvű telepítési útmutató, „Gyorstalpaló” útmutató és egy matrica, amin ez a felírat szerepel: „Ez a vezérlő egy Rain Bird talajnedvesség érzékelőhöz csatlakozik”
Rain Bird SMRT-Y
Használati útmutató
Bevezetés
A Rain Bird SMRT-Y egy digitális TDT (Time Domain Transmissometry) talajnedvesség érzékelőt használ, mely a gyep alá telepítve pontosan nyomon követi a talaj víztérfogatának változását. A Rain Bird SMRT-Y modulja a már meglévő vezérlő automatikához csatlakozik. Az Ön úgy van programozva, hogy rendszeresen öntözzön. A Rain Bird SMRT-Y minden 10. percben megméri a talaj nedvességét. Ha a talaj nedvességtartalma a beállított határ fölött van, akkor a Rain Bird SMRT-Y felfüggeszti az öntözést azzal, hogy megszakítja a mágnesszelepek felé vezető áramkört. Ha a vezérlő 30 percig inaktív az érzékelő újra zárja az áramkört.
MEGJEGYZÉS: Ha kézi mérést alkalmaz a vezérlő ütemezett öntözése közben vagy 30 percen belül annak befejezése után, akkor az nem befolyásolja az Öntözés Felfüggesztése/Engedélyezése (Water Suspended/Allowed) módot a kijelzőn. Ha ez idő alatt megnyomja a
gombot, akkor a kijelzőn a beállított nedvességhatár fölötti értéket láthat. A modul állapota nem változik meg és nem függeszti fel az öntözést, amíg a mérés nem ezen az időtartományon kívül történik. Ez biztosítja, hogy minden programozott zóna öntözése megtörténik egy Engedélyezett Öntözési Ütem során.
Ha a talaj nedvességtartalma a beállított határ alatt van, akkor a Rain Bird SMRT-Y engedélyezi az öntözést, és vezérlőben beállított öntözés normálisan üzemel. A kapcsolat fennmarad az egész öntözési ütem végéig és további 30 percig annak végétől számítva. A Rain Bird SMRT-Y képes két zóna öntözésére az érzékelőtől függetlenül, hogy alkalmazkodjon a szárazságtűrő növényekhez, kaktuszokhoz, fákhoz, cserepes növényekhez, csepegtető zónákhoz, stb.

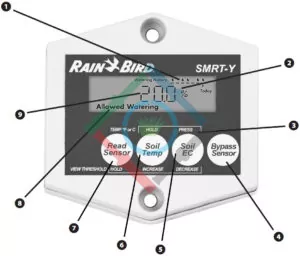

Áttekintés
KIJELZŐ
Naplózza a 7 utolsó öntözést.
KIJELZŐ
Mutatja a hőmérsékletet és az elektromos vezetőképességet.
NYOMÓGOMBOK
A megjelenített információ kiválasztásához.
ÉRZÉKELŐ MEGKERÜLÉSE
Figyelmen kívül hagyja az érzékelő jelét és engedélyezi az öntözést.
TALAJ EC
Megmutatja a talaj elektromos vezetőképességét; csökkenti a beállítás értékét a Nedvességhatár beállítása során; változtatja a hőmérséklet formátumot a Talajhőmérséklet beállítás során.
TALAJ HŐMÉRSÉKLET
Megmutatja a talaj hőmérsékletét; növeli a beállítás értékét a Nedvességhatár beállítása során; megnyomása után változtatható a hőmérséklet formátuma.
ÉRZÉKELŐ LEOLVASÁSA
Megmutatja és beállítja a nedvességhatár értékét, ahol a SMRT-Y megszakítja az öntözést.
KIJELZŐ
Jelzi az engedélyezett vagy felfüggesztett öntözést.
KIJELZŐ
Mutatja a talaj nedvességtartalmát.
Pontosan méri a talaj nedvességtartalmát.
Automatikusan beállítja önmagát minden talajtípus és körülmény esetén.
Szilárd felépítése és a széleskörű tesztelés biztosítja a hosszútávú megbízhatóságot bármely talajban

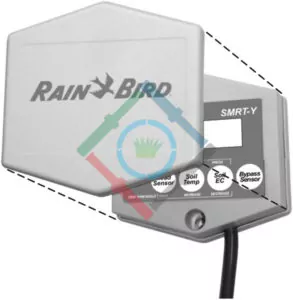

Gumi borítás a hosszú évekig tartó probléma mentes üzemelésért.
Előkészület
Kérdezze meg a tulajdonostól vagy a kertésztől, hogy mely beállításokat alkalmazta a legutóbbi nyári kánikula során.

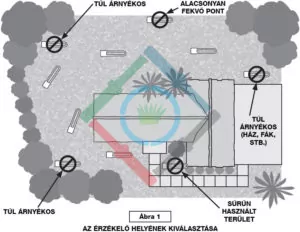

Válasszon teljesen napos területet az érzékelő telepítéséhez. Lásd 1-2 ábrák.
Győződjön meg róla, hogy minden zóna hibátlanul működik.
Vizsgáljon meg minden zónát és jegyezze fel az elsődlegesen öntözött növényeket (gyep, bokrok, virágok, stb.). Jegyezze fel a zóna típusát (csepegtető vagy szórófejes) és, hogy hol található az öntözendő területen belül. Végül jegyezze fel a zónákhoz tartózó beállításokat a vezérlőből.
Győződjön meg róla, hogy a terület öntözve volt az elmúlt 12 órában. Ez megkönnyíti az ásást és csökkenti a gyep gyökerének sérülését.
Az érzékelő telepítése
Indítsa el kézzel annak a zónának az öntözését, ahová az érzékelőt szeretné elhelyezni. Figyelje meg a víz eloszlásának mintáját és válassza ki a megfelelő helyet az érzékelő számára.
Olyan helyet válasszon, ahol a gyep egészséges és a talaj szerkezete lehetővé teszi a víz elszivárgását. Ügyeljen rá, hogy csak a kiválasztott zóna szórófejei által öntözött területre és azoktól minimum 1.2 m távolságra helyezze el az érzékelőt.
Keresse meg a kiválasztott helyhez legközelebbi szelepdobozt. Azonosítsa a kiválasztott zóna vezetékének mindkét végét. Ezt megteheti a mágnesszelep kézi nyitásával vagy a vezérlőnél a kézzel indítva végig léptethet a zónák között. Jelölje meg a vezeték mindkét végét egy darab szigetelő szalaggal. Győződjön meg róla, hogy a kiválasztott vezeték nem a Közös vezeték.
MEGJEGYZÉS: Kerülje azokat a helyeket, ahol a víz összegyűlhet, például: autóutak és járdák közelében, megsüllyedt területeken vagy padkák és rézsűk tövében.
MEGJEGYZÉS: Ne válasszon olyan vezetéket, ami egynél több mágnesszelepet vezérel. A SMRT-Y moduljának zöld vezetékét olyan zónához kell csatlakoztatni, mely egy mágnesszelepet vezérel.
Indítsa el kézzel annak a zónának az öntözését, ahová az érzékelőt szeretné elhelyezni. Figyelje meg a víz eloszlásának mintáját és válassza ki a megfelelő helyet az érzékelő számára.
Majd a lyuk egyik oldalától kb. 15 cm távolságra ismételje meg a műveletet, de a mélységet ezúttal úgy válassza ki, hogy egy 230 cm magas szelepdoboz elférjen benne. Ez a szelepdoboz (vezeték kötődoboz) arra fog szolgálni, hogy a mágnesszelep és az érzékelő toldásait végezze el benne.

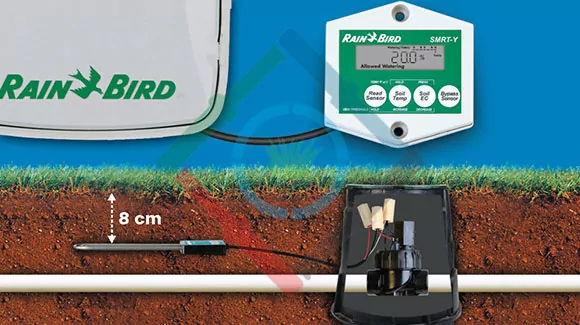

Ásson egy keskeny árkot a szelepdoboztól az érzékelő számára előkészített területig.

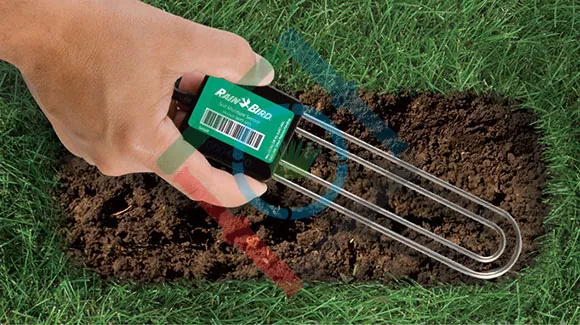

Helyezze az érzékelőt vízszintesen az U alakú lyuk aljára, a laza talajba úgy, hogy az érzékelő vezetéke az árok mentén a szelepdoboz felé vezessen.
Szilárdan vegye körbe az érzékelőt talajjal, úgy, hogy egy szintbe essenek.
Hajtsa vissza a gyepkockát és határozottan döngölje meg.
A vezeték kötődobozban csatlakoztassa az érzékelő és a mágnesszelep meghosszabbított vezetékeit.
A rendszer működésének tesztelése után használjon vízmentes kábeltoldókat!
Ha a mágnesszelep meghosszabbított vezetékeinek színe nem egyezik meg az érzékelő Piros, Fehér és Fekete színeivel, akkor jegyezze fel az azoknak megfelelő színeket.
A mágnesszelep dobozában válassza le a kiválasztott szelep vezetékét (nem a közös vezetéket!) és csatlakoztassa a hosszabbításnak ahhoz az eréhez, amihez előzőleg az érzékelő piros erét csatlakoztatta. Ennél a kötésnél másik vezetéket nem kell csatlakoztatni.
Az szelep előzőleg leválasztott vezetékét csatlakoztassa a hosszabbító kábel azon eréhez, mely az érzékelő Fekete színű erének felel meg.

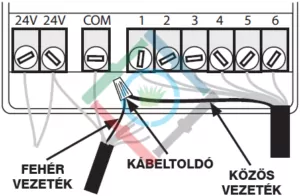

Csatlakoztassa a érzékelő Fehér színű erének meghosszabbítását a Közös vezetékhez.
Győződjön meg róla, hogy minden mágnesszelep ugyanahhoz a közös vezetékhez csatlakozik melyhez az érzékelő vezetékének Fehér ere.
A rendszer működésének tesztelése után használjon vízmentes kábeltoldókat minden csatlakozáshoz!
Végül lassan öntsön egy vödör (20 literes) vizet arra a területre, ahová az érzékelőt telepítette.
A modul felszerelése
Áttekintés
Rögzítse a SMRT-Y modulját a falra, a vezérlőhöz közel. Vezesse a modul kábelét a vezérlőhöz.

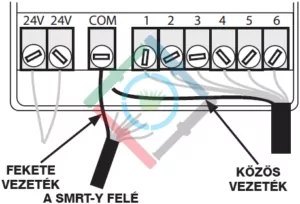

Kössön ki minden kábelt a közös (COM) csatlakozópontból, majd csatlakoztassa azokat a SMRT-Y moduljának Fehér vezetékéhez.
Csatlakoztassa a SMRT-Y moduljának Fekete vezetékét a közös (COM) csatlakozópontba.
Kösse ki a megjelölt zóna vezetékét a csatlakozópontból, majd kösse össze a SMRT-Y moduljának Piros vezetékével.

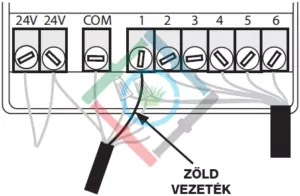

Csatlakoztassa a SMRT-Y moduljának Zöld vezetékét oda, ahonnan a zónát előzőleg kikötötte.
Csatlakoztassa a SMRT-Y moduljának Narancssárga vezetékét a vezérlő 24 VAC csatlakozópontjába.
Részletezett folyamat
A vezérlő sorkapocslécén kösse ki a vezetéket vagy vezetékeket a közös (COM vagy Common) csatlakozópontból. Csatlakoztassa a SMRT-Y moduljának fekete vezetékét a közös (COM) csatlakozópontba.
Csatlakoztassa a Rain Bird SMRT-Y moduljának narancssárga vezetékét a vezérlő valamelyik 24 VAC csatlakozópontjába.
A megfelelő 24 VAC csatlakozópont kiválasztásához helyezze áram alá a vezérlőt és érintse hozzá a Narancssárga vezetéket a 24 VAC csatlakozóponthoz. Használja azt a pontot, amelyik aktiválja a modul kijelzőjét.
Áramtalanítsa a vezérlőt és rögzítse a SMRT-Y moduljának Narancssárga vezetékét a meglévő vezetékkel együtt. (Néhány vezérlő rendelkezik “Test” vagy “Hot Spot” feliratú csatlakozóponttal, melyek szintén használhatók a Narancssárga vezeték bekötésére.
Csatlakoztassa a COM csatlakozópontból kikötött vezetékeket a Rain Bird SMRT-Y fehér vezetékéhez. Használjon vízmentes kábeltoldót!
MEGJEGYZÉS: Miután meghatározta a megfelelő 24 VAC csatlakozópontot feltétlen áramtalanítsa a vezérlőt. Az áramforrás megtápláló vezetékei maradjanak csatlakoztatva a 24 VAC pontokhoz.
MEGJEGYZÉS: Néhány vezérlő nem biztosít hozzáférést a váltóáramú csatlakozópontjaihoz. Ebben az esetben a helyi kereskedőknél külön megvásárolható 24 VAC trafóra lesz szüksége. A trafó egyik vezetékét csatlakoztassa a COM csatlakozópontba (amihez a Rain Bird SMRT-Y fekete vezetéke szintén csatlakoztatva lesz) a másikat pedig a Rain Bird SMRT-Y narancssárga vezetékéhez.

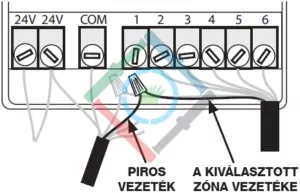

Kösse ki a korábban meghatározott és megjelölt zóna vezetékét, majd csatlakoztassa a Rain Bird SMRT-Y piros vezetékéhez. Használjon vízmentes kábeltoldót!
Csatlakoztassa a Rain Bird SMRT-Y zöld vezetékét ahhoz a csatlakozóponthoz, melyhez előzőleg a megjelölt zóna is csatlakozott.
Helyezze áram alá a vezérlőt, és hagyja, hogy a Rain Bird SMRT-Y megmérje a talaj nedvességtartamát. A mért érték 4-5 másodperc múlva meg kell jelenjen a modul kijelzőjén. Ha mért érték 0, akkor az érzékelő csatlakoztatása során hiba történt és újra át kell nézni, hogy minden vezetéket helyesen csatlakoztatott-e. Ha a mért érték nem 0, akkor véglegesítheti a kábelcsatlakozásokat, vízmentes kábeltoldók használatával. Ellenőrizze a talaj hőmérsékletét és elektromos vezetőképességét is.
Üzemeltetés

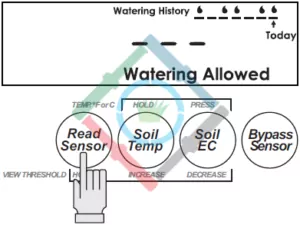

A talajnedvesség megmérése
A Rain Bird SMRT-Y kijelzőjén mindig a legutolsó mérés eredménye látható. A mérést 10 percenként végzi. A jelenlegi nedvesség megméréséhez nyomja meg a gombot. A kijelző először “—” látható, majd a mért érték.

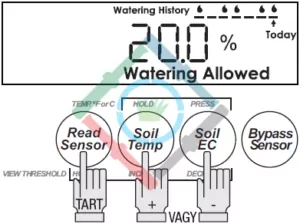

A nedvességhatár beállítása
A nedvességhatár beállításához tartsa lenyomva a gombot majd használja a
gombot a határérték növelésére vagy a
gombot a határérték csökkentésére.
A talajhőmérséklet megtekintése
A talajhőmérséklet megtekintéséhez nyomja meg a gombot.
A hőmérséklet formátumának megváltoztatása
Tartsa lenyomva a gombot majd nyomja meg a gombot, hogy Fahrenheitről Celsiusra váltson.

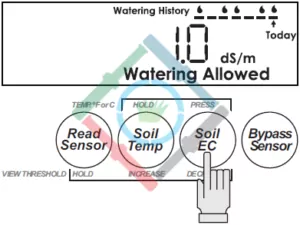

A talaj EC megtekintése
Nyomja meg a gombot a talaj jelenlegi elektromos vezetőképességének (EC) megtekintéséhez.
Az érzékelő megkerülése
Ha tesztelni szeretné öntözőrendszerét vagy kézzel szeretné elindítani egy zóna öntözését, akkor szüksége lesz az érzékelő megkerülésére, hogy az ne szakítsa meg a mágnesszelepek áramkörét.
- Nyomja meg a
gombot. A kijelző a “BYPASS SENSOR” felirat lassan ki-be kapcsolgat.
Amíg a Rain Bird SMRT-Y ebben a módban van, addig nem akadályozza a vezérlő műveleteit.
Öntözési napló
A Rain Bird SMRT-Y modulja kijelzi a legutolsó 7 öntözési kísérletet. Ha a Rain Bird SMRT-Y engedélyezte az öntözést egy vízcseppet jelez a napokat jelképező vonalak fölött. Ha felfüggesztette az öntözést, akkor üresen hagyja a vonal fölötti területet. A “Today” (Ma) felirat jelzi a legutóbbi öntözést. A napló minden öntözés után 30 perccel frissül.
Felfüggesztett öntözés
Amikor a talaj nedvessége a beállított határérték fölött van a “Suspended Watering” felirat látható a kijelzőn és a rendszer nem fog öntözni.
Öntözés engedélyezve
Amikor a talaj nedvessége a beállított határérték alatt van a “Watering Allowed” felirat látható a kijelzőn és a rendszer normálisan fog öntözni. Ez a felirat akkor is látható, amikor az érzékelő megkerülése engedélyezve van.
Beállítások
Az öntözési ütem beállítása
A szántóföldi vízkapacitás (VK) az a vízmennyiség, melyet az átnedvesedett talaj adott rétege visszatartani képes a gravitáció és a szárazabb talajrétegek szívóhatásával szemben. Azt a vízmennyiséget, amely a talaj nedvességtartamának 80% szántóföldi vízkapacitásról 100% szántóföldi vízkapacitásra növeléséhez szükséges, a következő képlet határozza meg:
| mm Víz | = | 0.2 | X | Szántóföldi Vízkapacitás (VK) | X | Mélység |
Például: Ha az Ön szántóföldi vízkapacitása 25% és 20 cm mélységig öntöz, akkor a szükséges vízmennyiség:
| 0.2 | X | 0.25 | X | 200 | = | 10 mm |
Ha Ön tudja a területen található szórófejek csapadékkijuttatási értékét, akkor az öntözési időt a következőképpen határozhatja meg:
| Futási Idő (Perc) | = | 60 | X | mm Víz | X | Csapadékkijuttatás |
Például: Ha az Ön csapadékkijuttatási értéke 13 mm/óra, akkor a szükséges öntözési idő:
| 60 | X | 10 | / | 13 | = | 46 perc |
A következő táblázat a fenti képletekre épül és egyszerűen megmutatja, hogy mekkora öntözési idő szükséges az egyes típusú zónák esetében. Miután megmérte az Ön talajának szántóföldi vízkapacitását, használhatja a táblázatot az Ön zónáinak szükséges öntözési idő kiválasztásához. Ehhez szükséges, hogy tudja milyen típusú szórófejek vannak telepítve és mekkora azok csapadékkijuttatási értéke.
Teljes Futási Idő = az az idő amely szükséges, hogy a nedvességi szint a megjelölt nedvességhatárról elérje a szántóföldi vízkapacitás értékét.
Áztatási Idő – Öntözés Maximum = a maximális idő, mielőtt a felszínen összegyűlő víz megfolyást okoz.
Áztatási Idő – Beszivárgás Minimum = a minimális idő, amely a felszínen felhalmozódott víz elnyeléséhez szükséges.
Egyeztesse a zónájának szórófejtípusát és a Szántóföldi Vízkapacitás értékét. Ha a spray típusú szórófejekkel ellátott zónájának 35% a szántóföldi vízkapacitása és a beállított nedvességhatár 28%, akkor a teljes öntözési idő 23 perc. Állítsa be a vezérlőjét úgy, hogy 23 percet öntözzön, miközben az Öntözés/Beszivárgás beállítását úgy adja meg, hogy a maximum 7 percet öntözzön egyszerre és minimum 28 percet hagyjon a beszivárgásra.
A szántóföldi vízkapacitás/nedvességhatár kiszámítása
Minden gyep különböző, így az Ön szántóföldi kapacitása és nedvességhatára is egyedi. A következő módszer a legjobb módja az Ön számára megfelelő nedvességhatár meghatározására. A beállított értéket bármikor változtathatja.
A szántóföldi vízkapacitás módszer
A naplementéhez közel áztassa az érzékelő körüli területet egy vödör vagy locsolótömlő használatával. Fontos, hogy a terület annyira nedves legyen, hogy a víz megálljon a felszínen.
Másnap kora reggel, mielőtt közvetlen napfény érné ezt a területet, nyomja meg a gombot a Rain Bird SMRT-Y modulján a leolvasott érték az Ön szántóföldi vízkapacitás értéke.
Az ideális nedvességhatár beállítás a szántóföldi vízkapacitás 80%-a.
Automatikus nedvességhatár módszer
A naplementéhez közel áztassa át az érzékelő körüli területet.
Állítsa be a vezérlőjét, hogy másnap reggel 5:00-kor öntözzön.

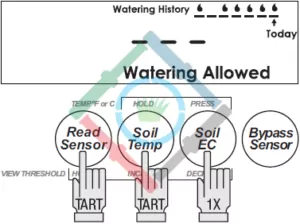

Végül tartsa lenyomva a modul és gombokat és eközben egyszer nyomja meg a gombot. A Suspended Watering (Felfüggesztett Öntözés) és a Watering Allowed (Öntözés Engedélyezve) feliratok felváltva villognak a kijelzőn.
Másnap reggel, mikor a vezérlője megpróbál öntözni, a SMRT-Y elvégzi a szükséges mérést és automatikusan beállítja a 80% szántóföldi vízkapacitásnak megfelelő nedvességhatárt.
Rendszerbeállítás
A vezérlőt úgy programozza, hogy a zónákat olyan gyakorisággal öntözze, mintha a legnagyobb nyári kánikula lenne. Ez minden nap lehet.
Állítsa be a zónák futási idejét úgy, ahogy előzőleg a telepítő vagy a tulajdonos beállította.
Állítsa be az automatikus nedvességhatár kiszámítás tulajdonságot úgy, hogy lenyomva tartja a modul és gombjait és eközben egyszer megnyomja a gombot.
Ha helyesen hajtotta végre a műveletet, akkor a Suspended Watering (Felfüggesztett Öntözés) és a Watering Allowed (Öntözés Engedélyezve) feliratok felváltva villognak a kijelzőn.
Az ikonok mindaddig villognak, amíg a nedvességhatár automatikus beállítása meg nem történt.
A vezérlőt úgy állítsa be, hogy reggel öntözzön, mielőtt közvetlen napfény éri az érzékelő körüli területet. Ez az intervallum határozza meg az automata beállítást.
Győződjön meg róla, hogy a “Bypass Sensor” felirat nem nem villog a kijelző bal felső sarkában. Ha villog, nyomja meg a
gombot a talajnedvesség érzékelő működésének engedélyezéséhez.
Áztassa el az érzékelő körüli területet egy 20 literes vödör segítségével, mielőtt elhagyná az ingatlan területét.
Javasolt folytatás
Az öntözési nedvességhatár meghatározásra került az automata beállítás folyamat alatt. Valamikor az első automatikus öntözés után nyomja meg a gombot a Rain Bird SMRT-Y modulján, hogy megtekintse az öntözési nedvességhatár értéket. A megjelenített szám a gyökérzónában található nedvességszint, ami engedélyezi az öntözést.
Újra állítsa be a zónák futási idejét az Öntözési Idő Útmutató táblázatnak és a beállítási útmutatónak megfelelően. A táblázat használatához szüksége lesz az előző lépésben leolvasott nedvességhatár értékre és az adott zónán található szórófejek csapadékkijuttatás értékére.
Tetszőleges vezetékbekötés Xeriscape vagy virágágyás öntözéséhez
Lehetnek olyan zónák a kertjében, melyeket az érzékelő méréseitől függetlenül szeretne öntözni. Például egy virágágyás vagy sziklakert öntözése. A Rain Bird SMRT-Y két ilyen zóna öntözéséhez tud alkalmazkodni.
Csatlakoztatásuk:
Azonosítsa mely zónák tartoznak ebbe a kategóriába. Jegyezze fel, hogy a vezérlő melyik csatlakozópontjára van(nak) bekötve.
Áramtalanítsa a vezérlőt.
Lazítsa meg a vezetéket rögzítő csavart.
Blankolja meg és kösse be a SMRT-Y Kék vezetékét ugyanabba a csatlakozópontba melyhez a azonosított zóna vezetéke is csatlakozik.
Ha van még egy zóna, amit az érzékelőtől függetlenül szeretne öntözni, akkor csatlakoztassa hozzá a fent leírt módon a SMRT-Y másik Kék vezetékét.
Helyezze áram alá a vezérlőt és hagyja, hogy a SMRT-Y modulja elvégezze a talajnedvesség mérést. A mért érték 4-5 másodperc múlva meg kell jelenjen a modul kijelzőjén.
Speciális megjegyzések
A SMRT-Y használható szivattyú indító relével ellátott rendszerek esetén.
Az érzékelő alkalmazható olyan telepítések esetén, ahol több zóna vagy szelep üzemel egyszerre.
A SMRT-Y alkalmazható olyan esőérzékelő mellett is mint a Rain Bird RSD. Ebben az esetben a rendszer a következőképpen fog működni:
Kösse az esőérzékelőt direktbe a vezérlő sensor csatlakozópontjába.
Csatlakoztassa a SMRT-Y modulját a vezérlőhöz, ahogy ebben az útmutatóban olvashatja.
Ha az esőérzékelő bekapcsol, akkor megszakítja a közös vezetéket és ezáltal elveszi a SMRT-Y moduljától az áramforrást. Ha ez megtörténik, akkor a modul kijelzője üressé válik és az is marad, amíg az esőérzékelő ki nem szárad. A SMRT-Y programozása nem veszik el. Ha a SMRT-Y modulján be volt kapcsolva az érzékelő megkerülése, akkor a visszakapcsolás után ugyanabba a módba kerül.
Miután helyreállt az áramforrás a SMRT-Y modulja azonnal elvégzi a talajnedvesség mérését és beállítja az Öntözés Engedélyezését vagy Felfüggesztését. A vezérlő inaktivitása utáni 30 perces szünethez szükséges feltételek alaphelyzetbe állnak, így az öntözési mód változása azonnal megtörténik.
Ne tegye ki hosszú ideig direkt napfénynek az LCD kijelzőt, mert megsérülhet. Ha olyan helyre telepíti, ahol ez nem elkerülhető, akkor használja a mellékelt gumifedelet.
Hibaelhárítás
Hiba
Lehetséges ok
Lehetséges megoldás
Az LCD kijelző üres.
Az áramforrás nincs csatlakoztatva.
A vezérlő nincs áram alá helyezve.
Az esőérzékelő aktív.
Dugja be a vezérlő kábelét a konnektorba.
Csatlakoztassa újra a SMRT-Y moduljának Narancssárga vezetékét a vezérlő megfelelő 24 VAC csatlakozópontjához.
A kijelző “00”-t mutat.
Az érzékelő nem csatlakozik a rendszerhez.
Ellenőrizze az érzékelő és a modul minden vezetékének a csatlakozását.
Ellenőrizze, hogy aktiv-e az esőérzékelő. Ismételje meg az “Érzékelő Telepítése” fejezetet.
A rendszer nem öntöz.
A vezérlője nincs beprogramozva.
A talaj nedvességszintje nincs a beállított határérték alatt.
Végezze el a talajnedvesség mérését. Ha az érték a beállított határ fölött van, akkor a rendszernek nem kell öntöznie.
Győződjön meg róla, hogy a vezérlője be van programozva és automata üzemmódban van.
Nem változott a rendszer öntözése.
A COM (közös) vezeték nincs csatlakoztatva.
A SMRT-Y moduljának Zöld és Piros vezetékei nem a megfelelő zónához csatlakoznak.
Ellenőrizze a SMRT-Y modul vezetékeinek csatlakozását.
Ellenőrizze a COM (közös) vezeték csatlakozását.
