Az automata öntözőrendszer telepítés nagyon nagy szaktudást nem, de annál nagyobb körültekintést és odafigyelést feltétlenül igényel.
Öntözőrendszer telepítés
Öntözőrendszer telepítés
Előkészületek
Öntözőrendszer telepítéshez az alábbi eszközöket feltétlenül vigyük magunkkal:
Ásó, vagy ásólapát – Az utóbbival jobban járunk, mivel két szerszámot helyettesít, továbbá lapos élcsúcsa miatt jobb árok keresztmetszetet biztosít, melyben könnyebben lehet dolgozni, illetve több csövet tudunk egymás mellé fektetni.
Csővágó olló – Csővágásra ajánlott célszerszámot használni. Elégséges megoldás jelenthet egy éles kés vagy egy vasfűrész-lap, de előbbivel súlyos sérüléseket szerezhetünk, míg az utóbbival plusz munkát csinálunk magunknak, ugyanis a vágásfelületet pereméről a spén eltávolítása időigényes feladat. A legegyszerűbb csővágó olló ára 2000 Ft, ezen úgy vélem nem érdemes spórolni.
13-as villás vagy dugókulcs – A béklyók anyáinak meghúzásához.
Akkus fúrógép, 10-es vagy 12-es fúrószárral – A KPE cső kifúrására a béklyóknál.
Ütvefúró gép, 6-os, 8-as, 10-es kőzetfúrószárral – A vezérlő egység rögzítéséhez szükséges furatok elkészítéséhez.
Kézi véső és kalapács – A vízrákötéskor a vízóra akna falának átvéséséhez, vagy a járdák betonszegélyének levésésére. Időt takaríthatunk meg egy elektromos vésőgép használatával.
Hosszabbító – Legalább 20 méteres hosszabbító az elektromos gépek üzemeltetéséhez.
Mérőszalag – Jó ha van nálunk egy kb. 2 méteres fém mérőszalag, valamint a felmérés során már használt legalább 20 méteres mérőszalag.
Sniccer, Harapófogó, Csípőfogó
Csavarhúzó – Kereszthornyos csavarhúzó a vezérlő csatlakozóinak oldására és a rögzítő csavarokhoz.
Spárga vagy krétapor – A nyomvonalak kijelölésére.
Karó – A szórófejek helyének kijelöléséhez. Erre jól szolgálnak az előző telepítésből visszamaradó KPE csődarabok.
További eszközök, melyek megkönnyíthetik a munkánkat:
Csákány – Kötöttebb talajszerkezet esetén.
Műanyag fólia – Kész gyep esetében az árkokból kitermelt földet erre helyezzük, hogy a munkálatok végeztével azt maradéktalanul vissza tudjuk helyezni az árokba.
Gereblye
KPE fitting kulcs – A KPE fittingek meghúzására.
Munkás kesztyű, gumicsizma
Tennivalók az öntözőrendszer telepítés megkezdése előtt
A tervrajz alapján jelöljük ki a szórófejek helyét a nálunk lévő karók, vagy KPE csődarabok segítségével. A csőnyomvonalakat spárgával vagy krétaporral jelöljük ki. Ellenőrizzük, hogy a terv megegyezik e a valósággal, nem történt e változás a felmérés óta, szükség esetén módosítsuk a szórófejek kihelyezését, figyelembe véve a tereptárgyakat.
Árokásás és csőfektetés
Az ásás megkezdése előtt terítsük ki a fóliát a leendő árok szélére. Az egyik oldalra a gyeptéglákat helyezzük és a termőréteget, a másik oldalra pedig az alsóbb, agyagos réteget. Feltétlenül egyeztessük a közművek elhelyezkedését. Az árok egy ásónyom széles és kb. 40 cm mély legyen.
Az árok kiásásához használhatunk árokásó gépet is, ami meggyorsítja az öntözőrendszer telepítés legfárasztóbb és leglassabb műveletét, de ezeket a gépeket köves talajokon illetve szűk területeken nem tudjuk használni.
A csővezetékeket az osztó szerelvénytől kiindulva kezdjük el betekerni az árokba. Amennyiben szükséges, a csővezetéket helyenként földtakarással rögzítsük az árokban, de arra ügyeljünk, hogy ne a majdani szórófejek helyén.
A csővezetéket soha ne feszítsük ki egyenesre az árokban. Ha előre levágjuk a szükséges csőhosszt, mindig hagyjunk rá egy keveset, nehogy túl rövid legyen a cső az utolsó szórófejhez.
A KPE csővezetékek toldására és elágaztatására használjunk jó minőségű műanyag tokos KPE fittingeket. Ezek többségénél a szorító sapkát elegendő csak meglazítani és a csőre az „O” gyűrűn keresztülnyomva ütközésig feltolni. Egyes típusokat viszont teljesen szét kell szedni, és először a szorítósapkát, majd a roppantógyűrűt felhúzni a csőre, ezután a csövet a fittingbe betolni ütközésig az „O” gyűrűn keresztül, majd a roppantógyűrűt feltolni a fittingig és a szorítósapkát a helyére csavarni. A szorítósapka meghúzását elegendő kézzel elvégezni, mivel a tömítést nem a roppantógyűrű, hanem az „O” gyűrű végzi. Nagyobb kert esetében, ahol nagy számú fittinget kell szerelni, érdemes a meghúzáshoz KPE fitting kulcsot használni.

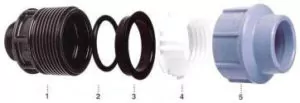

Fitting alap
„O” gyűrű
„O” gyűrű rögzítő
Roppantó gyűrű
Szorítósapka
Szórófej bekötések
Elhelyezkedése szerint kétféle szórófej bekötést különböztetünk meg:
csővégre történő fejbekötés
csőközre történő fejbekötés

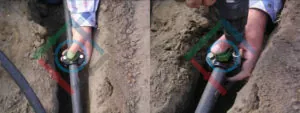

Csőközre általában béklyó segítségével tudunk csatlakozni. A két félből álló béklyót a hozzá tartozó csavarok segítségével tudjuk a csőre rögzíteni, de mielőtt ráhelyeznénk a feleket a csőre, rakjuk a helyére a tömítést végző „O” gyűrűt. A csavarokat addig húzzuk meg, amíg a béklyó két fele mindkét oldalon össze nem ér, nem kell túlfeszíteni a csavarokat. Miután a megfelelő helyen rögzítettük a béklyót, egy 10-es vagy 12-es fúrószárral fúrjuk ki a KPE csövet a béklyó menetes csatlakozásán keresztül. Ügyeljünk arra, hogy a cső átfúrásának pillanatában a fúró megszaladhat a kezünkben és könnyen átlyukaszthatjuk a KPE cső másik oldalát is! Ennek elkerülése érdekében használhatunk egy bővítő közdarabot a fúrószárra húzva.
Fontos továbbá, hogy a fúráskor keletkező spén vagy teljes egészében jöjjön ki a fúrószárral együtt, vagy essen bele a csőbe, ahonnan azt a mosatás során eltávolítjuk, de semmi esetre sem maradjon félig lógva a furat szélén, mert idővel leszakad onnan és dugulást okozhat.
Csővég lezárására használhatunk KPE végdugót, de jobban járunk, ha a cső végére egyből egy olyan fittinget teszünk, amibe a fejbekötő idomot közvetlenül tudjuk csatlakoztatni. Ez a fitting lehet egyenes vagy könyök idom is.
Miután elkészítettük a csatlakozásokat a KPE csövön, az alábbi fejbekötési módok közül választhatunk:
Merev fejbekötések
A merev fejbekötési módoknál korlátozott az állítási lehetőség, valamint csak a terület közepén lévő fejek bekötésére alkalmasak. Nyomásfokozatuk 10 bar.
Hidráns
Ültetett: Közcsavar
Flexibilis fejbekötések
A flexibilis fejbekötés előnye, hogy gyorsan szerelhető, a speciális cső kevésbé sérülékeny, itt is megfelelő mélységbe helyezhető a KPE cső, továbbá 5.5 bar nyomásig használható.
3.2 bar nyomásfokozatig
Tokos LPE idom + LPE cső
Bordás LPE idom + Bilincs + LPE cső
Előre szerelt fejbekötés

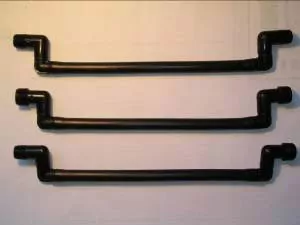

Flexibilis, csuklós fejbekötés
Ezek előnye, hogy könnyen állíthatóak, a KPE cső megfelelő mélységbe lekerülhet, a terület bármely pontján alkalmazhatóak, még a sarkokban is. Hátrányuk, hogy az LPE cső sérülékeny, és csupán 3.2 bar nyomásig használhatóak.
5.5 bar nyomásfokozatig
SP-100-as bekötőcső + SB könyök vagy egyenes csatlakozó
Előnye a gyors szerelhetőség, valamint az, hogy a csuklók mentén, nem pedig a cső által hajlik.
Automata ürítőszelepek beépítése
Amennyiben a téli víztelenítést nem kompresszoros kifúvatással oldjuk meg, az egyes zónavezetékek legmélyebb pontjain automata ürítőszelepeket kell elhelyezni. A zónavezetékek legmélyebb pontjait a mosatáskor tudjuk legegyszerűbben meghatározni. Az a szórófej van a legmélyebben, melynek házában a mosatás után a legmagasabban áll a víz szintje. (lásd Mosatás című fejezet) Az automata ürítőszelepeket egy béklyó segítségével tudjuk csatlakoztatni a KPE csővezetékhez. A béklyó menetes csatlakozása lefelé nézzen. Az automata ürítőszelep alá minden esetben tegyünk geotextíliával burkolt drén réteget, mely meggátolja az ürítőszelep eltömődését.
Csepegtető cső szerelése
Csepegtető rendszer elé minden esetben szereljünk fel egy nyomáscsökkentőt. Amennyiben a csepegtető cső az osztó közelében van, úgy a mágnesszelep után közvetlenül elhelyezhetjük a nyomáscsökkentőt, de amennyiben jelentős távolságot kell megtennie a víznek a mágnesszeleptől a csepegtető csőig, úgy a nyomáscsökkentőt közvetlenül a csepegtető cső elé szereljük.
Íme a legegyszerűbb csepegtető cső bekötési megoldás:
Mikroszórók bekötésének módjai
16x4x16-os T idom: LPE csőbe rögzíthető bilinccsel.
4×4-es toldó: Kizárólag LPE csőhöz használható. Az LPE cső lyukasztására használjunk célszerszámot.
Orbit Mikro leállások: Minden esetben műanyag racsnis bilinccsel rögzítsük a 6/4-es csövet a bordás idomon.
Az osztó szerelvény szerelése
Menetes idommal szerelt osztó: 10 bar nyomásfokozatú műanyag menetes idomokkal szereljük össze a mágnesszelepeket egymással. Ezzel egy olcsó, kis helyigényű osztószerelvényt tudunk létrehozni, de összeszerelésekor előre meg kell tervezni az összeállítás sorrendjét. Összeszerelése időigényes, a későbbiek során nehezen javítható. Előnye az így készült osztóknak, hogy a cső becsatlakozásából eredő esetleges enyhe feszítésnek viszonylag jól ellenáll.
Hollanderes idomokkal szerelt osztó: Az ilyen 16 bar nyomásfokozatú osztókat könnyű összeszerelni és javítani, hátrányuk, hogy nem bírják még az enyhe feszítést sem.
Bármilyen idomokkal is szereljük az osztót, az alábbi szabályokat tartsuk be:
Mielőtt a szelepdoboz köré visszaterítenénk a földet, helyezzük rá a fedelét, nehogy az oldalakra nehezedő talaj eldeformálja a szelepdobozt, ezzel megnehezítve a későbbi lezárást.
A szelepdobozzal minden esetben igazodjunk a talajszinthez.
A szelepdoboz oldalát a csővezetékek helyénél ki kell vágni, ezt megtehetjük fűrésszel vagy koronafúróval. Ez utóbbi esetben a furat alátámasztja a csővezetéket, így kevésbé kell tartanunk az osztó idomok feszülésétől.
Minden szelepdobozban helyezzünk el egy ürítő csapot, melyen keresztül a fagyok beállta előtt vízteleníthetjük a rendszert. Akkor is rakjunk kézi ürítő csapot az osztóba,ha automata ürítőszelepeket használunk a szárnyvezetékeken.
A drénréteg és a szelepdoboz közé terítsünk geotextíliát, hogy a talaj és a sár ne tudjon befolyni a szelepdobozba. A geotextília védelmet nyújt a vakondok fölbetúrása ellen is.
A szelepdoboz alá mindig rakjunk drén réteget, ami lehet sóder vagy kavics.
A mágnesszelepek számának megfelelő méretű szelepdobozt válasszunk, hogy abban kényelmesen tudjunk szerelni és a karbantartások során is mindenhez hozzáférjünk.
A következő képsorozat egy hollanderes szelepkötő idomokkal készült osztó összeszerelését mutatja:
Mosatás
A rendszer összeszerelése után a csőhálózatban lévő szennyeződéseket, mint a föld, és a KPE cső fúrása során keletkező hulladékok, ki kell mosatni. A mosatás megkezdése előtt a szórófejek tetejét csavarjuk le, és a szórófejek belsejét vegyük ki, hogy csak a szórófej ház maradjon a talajban. Ezután engedjük rá a vizet a rendszerre. A mágnesszelepeket kézzel nyissuk ki. Amikor már az utolsó szórófej házból is tiszta víz folyik, a mosatást befejezhetjük. A mosatást minden zónán ismételjük meg. Csepegtető rendszer esetében a csepegtető cső végelzáróit szedjük le és a csővégen keresztül mosassuk ki azt.
A vezérlő felszerelése
A vezérlő automatikát, ha van rá lehetőség száraz, zárt térben szereljük fel. A rögzítéshez és a bekötéshez olvassuk el a vezérlő leírását. A vezérlőt a mágnesszelepekkel 100 méteres távolságig 0.4mm keresztmetszetű sodrott réz kábellel csatlakoztassuk. Nagyobb távolságok esetén nagyobb keresztmetszetű kábelt kell használnunk:
50 – 100 m → Ø 0.4 mm²
100 – 200 m → Ø 0.4 – 0.75 mm²
200 – 500 m → Ø 1.0 – 1.5 mm²
> 500 m → Ø 2.5 mm²
Az elektromos kábelek toldására használjunk zsírszigetelésű, pára vagy vízálló kábeltoldókat.
Esőérzékelő felszerelése
Az esőérzékelő bekötését annak használati utasítása szerint végezzük. Az esőérzékelő elhelyezésénél a következőkre ügyeljünk:
Ne érje az öntözővíz.
Érje a szél, a napsütés és minden olyan környezeti hatás, ami a gyepet is éri.
Érje az eső.
Szórófejek beállítása
Állítsuk be a szórófejek szórási szögét és szórási távolságát azok telepítési leírásai szerint. Ügyeljünk a nem öntözendő területek kikerülésére.
Első üzembe helyezés
Az öntözőrendszer első beüzemelésekor programozzunk be 1-2 perceket minden egyes zónára, és várjuk meg, hogy a vezérlő váltson az egyes zónák között. Győződjünk meg róla, hogy minden mágnesszelep rendesen kinyit és lezár, szükség esetén programozzunk be késleltetést az egyes zónák indításai között, ha ezt a vezérlő lehetővé teszi. (lásd vezérlő leírása). Az esőérzékelő működését is ellenőrizzük, oly módon, hogy az érzékelő mikrokapcsolóját kézzel hozzuk működésbe, és figyeljük, hogy a vezérlő kijelzőjén megjelenik e a tiltást jelző ikon. A vezérlő programozásakor vegyük figyelembe a terület talajviszonyait, egyszerre csak annyi vizet juttassunk ki, amennyi be tud szivárogni a talajba, és nem alakul ki vízelfolyás. Lehetőleg az éjszakai órákban öntözzünk, hogy a hideg öntözővíz ne károsítsa a növényeket, és hogy minimalizáljuk a kijuttatáskor fellépő párolgási veszteségeket.
Az alábbiakban néhány olyan adatot közlünk, melyek nagy általánosságban érvényesek, csupán viszonyításhoz használhatóak. A tényleges adatokat pontos számítások és a terület adottságainak figyelembevétele után lehet meghatározni.
A vezérlő beprogramozása után a rendszer készen áll az automatikus üzemelésre.
Indítási idő: ~ hajnali 2:00 (a párolgási veszteségek csökkentése és a minél mélyebb beszivárgás miatt)
Öntözés gyakorisága: INT 1 vagy INT 2 (intervallum szerinti öntözés egy- vagy kétnaponta)
Csepegtető kör futási ideje: ~ 60 perc
Rotoros szórófejek futási ideje: ~ 25 perc
Spray szórófejek futási ideje: ~ 5 perc
