A nyomás és vízhozam mérés a felmérés egyik legfontosabb lépése a felhasználni kívánt vízforrás karakterisztikájának megismerése. Enélkül a lépés nélkül, NEM lehet optimálisan üzemelő automata öntözőrendszert tervezni és építeni.
Többféle módszerrel mérhetjük meg a hálózati víz vagy kutas rendszer esetén a meglévő szivattyú vízkarakterisztikáját.
Ez a mérési módszer kevésbé pontos eredménnyel jár, de ennek ellenére használható. Tervezésnél érdemes kevesebb vízhozammal számolni, nehogy túlterheljük a vízforrást.
Keressünk egy kerti csapot, ami a lehető legközelebb van a vízbekötés tervezett pontjához. Nevezzünk 1-es csapnak.

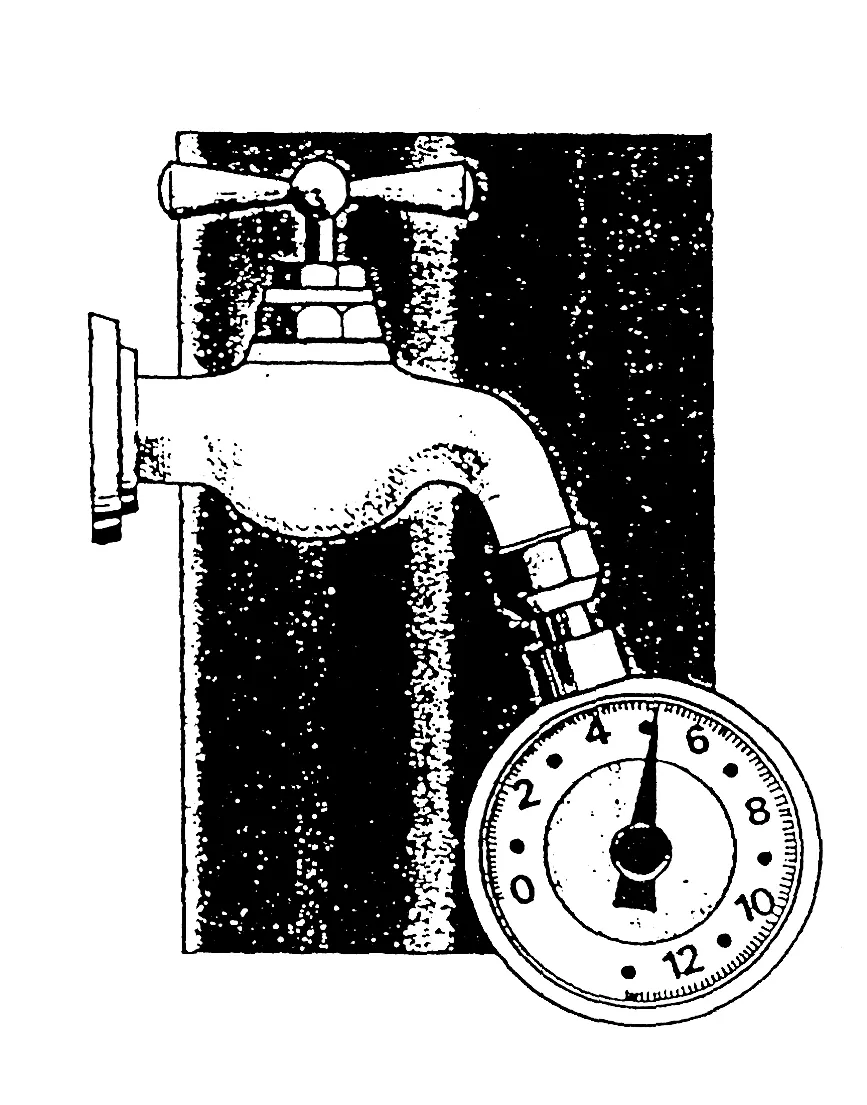

Keressünk egy másik csapot a házon belül és csatlakoztassunk rá egy nyomásmérő órát. Nevezzünk 2-es csapnak.
A 2-es csap használata elkerülhető, amennyiben az 1-es csap egy nyomásmérő órával ellátott golyóscsap.
Nyissunk ki teljesen a 2-es csapot és olvassuk le a statikus nyomást az óráról.
Nyissuk ki teljesen az 1-es csapot és újra olvassuk le a 2-es csapon mérhető nyomást.
Amennyiben a 2-es csapon mérhető nyomásérték 2,8 bar alatt van, zárjunk annyit az 1-es csapon, hogy a nyomás elérje a 2,8 bar-t.

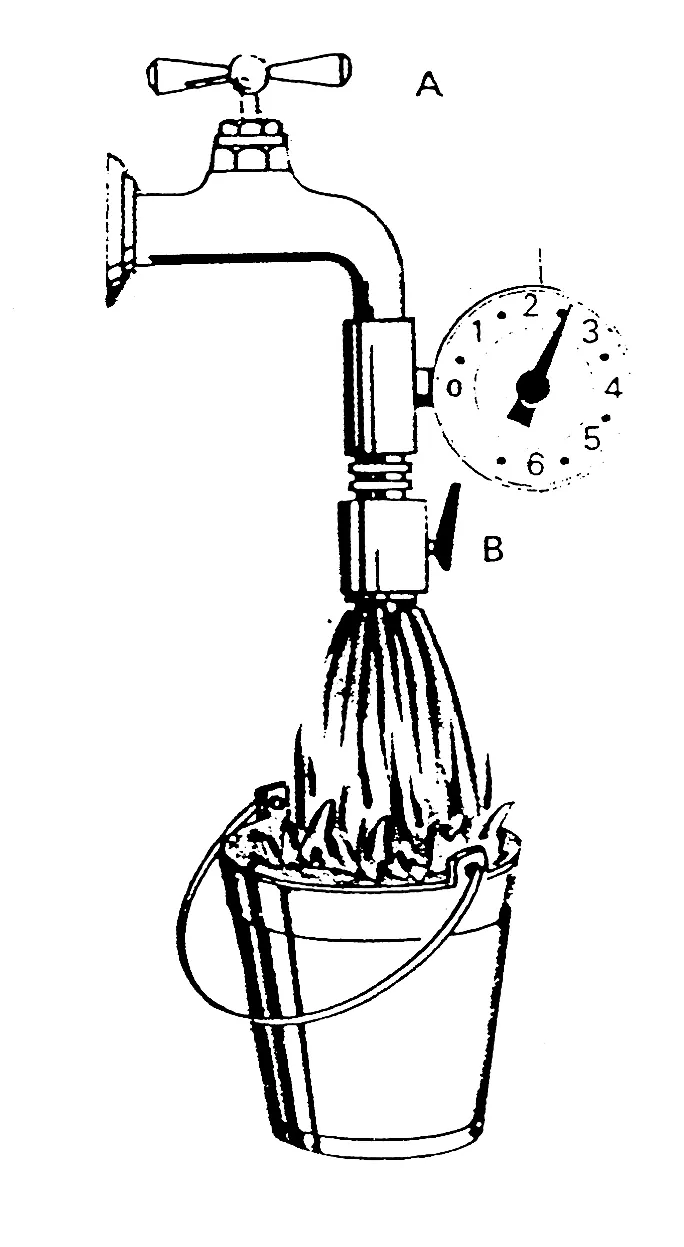

Helyezzünk egy 10 literes vödröt az 1-es csap alá és egy stopper segítségével mérjük meg, mennyi idő alatt telik meg a vödör.
Minél nagyobb űrtartalmú vödröt használunk, annál pontosabb eredményt kapunk.
Az alábbi képlet segítségével számoljuk ki a vízhozamot.
(60/telítési idő [másodperc]) X vödör űrtartalma [liter] = vízhozam [liter/perc]
A kapott érték megmutatja mekkora vízhozam áll rendelkezésre 2,8 bar nyomás mellett.
Ismételjük meg a 4-5-6 pont lépéseit úgy, hogy a nyomásmérő órát 3,15 bar majd 3,5 bar értékre állítjuk be.
Az alábbi táblázatban rögzítsük a kapott értékeket.
| Statikus nyomás | ……. | bar |
| Vízhozam 2,8 bar nyomáson | ……. | liter/perc |
| Vízhozam 3,15 bar nyomáson | ……. | liter/perc |
| Vízhozam 3,5 bar nyomáson | ……. | liter/perc |
Szemben a vödrös módszerrel, itt a vízforrás teljes karakterisztikáját képesek vagyunk megmérni, így nem csak 3 munkapontot ismerünk mint a másik módszer példájában, hanem egy komplett jelleggörbét kapunk, amin tetszőleges munkapontokat választhatunk ki. Használata könnyebb és elegendő hozzá egy csap vagy a vízforrás közelében egy menetes kiállás.

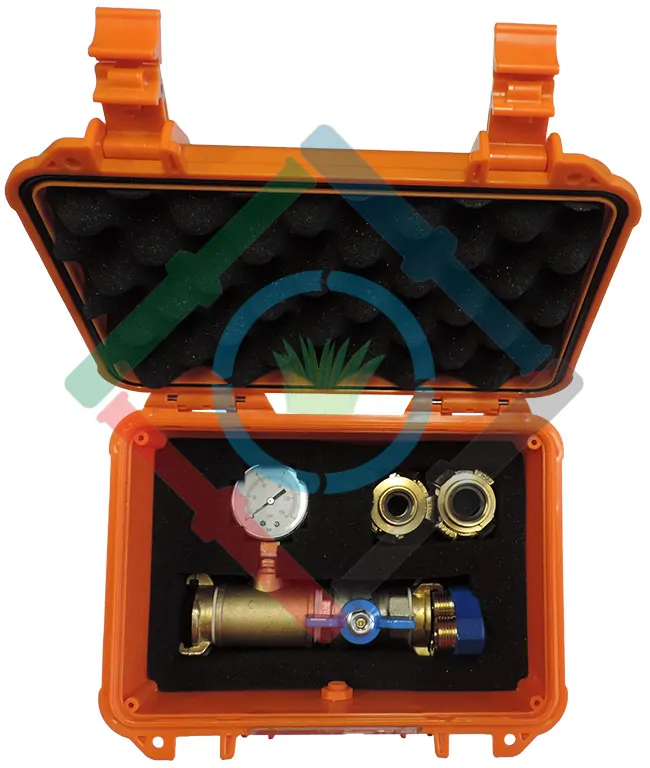

A karakterisztika mérő készülék 500 Ft / nap díj ellenében bérelhető. A részletekről érdeklődjön munkatársainknál.
Keressünk egy kerti csapot, ami a lehető legközelebb van a vízbekötés tervezett pontjához.
Csatlakoztassuk a megfelelő méretű gyorscsatlakozót.
A készülékhez belső menetes 1/2″, 3/4″ és 1″ gyorscsatlakozók tartoznak.
Csatlakoztassuk a flexibilis csövet, majd a nyomásmérő órával ellátott csapot.
Ügyeljünk rá, hogy a nyomásmérő óra a golyóscsap ELŐTT helyezkedjen el, hogy képesek legyünk statikus nyomást mérni. Fordított felszerelés esetén, a nyomásmérő óra nullát fog mutatni elzárt csap mellett.
Zárjuk el teljesen a készülék golyóscsapját.
Nyissuk ki teljesen a vízforrás golyóscsapját, olvassuk le/jegyezzük fel a nyomásmérő órán látható értéket. Ez lesz a statikus nyomásunk.
Csatlakoztassuk az 1-es számú fúvókát a golyóscsap szabadon maradt gyorscsatlakozójára.
A készülékhez 4 db speciálisan kialakított fúvóka tartozik. Mindegyik fúvóka számkóddal van ellátva a könnyebb azonosítás érdekében (1, 2, 3, 4).
Teljesen nyissuk ki a gyolyóscsapot és olvassuk le/jegyezzük fel a nyomásmérő órán látható értéket.
Ismételjük meg a 6-7 lépéseket a többi fúvókával is.
A kapott értékeket rajzoljuk fel a vízhozam diagramba.
| A mért értékek | |
| Statikus nyomás | 5 bar |
| 1-es fúvóka | 4 bar |
| 2-es fúvóka | 2.5 bar |
| 3-as fúvóka | 1.5 bar |
| 4-es fúvóka | 0.8 bar |
Felvesszük az 5 mért adatot a diagramon és szabad kézzel összekötjük őket:
